JBL Synthesis

SDR-40

AV ресийвър с 16 обработвани и 9 усилени канала, с Dirac Live

JBL Synthesis

SDR-40

AV ресийвър с 16 обработвани и 9 усилени канала, с Dirac Live

Форма

€8.298,95

Попитай за наличност

    • 9 усилени канала от общо 16
    • 16 RCA предусилвателни изхода
    • Dolby Atmos, DTS:X Pro и Auro-3D
    • Включени Dirac Live и Bass Control
    • Скоби за 19-инчов рак в комплекта
    • RS-232, 12 V тригер и IR
    Технически спецификации
    • AV ресийвър с 16 обработвани канала и девет усилвателни канала в клас G
    • 145 W/канал при 8 Ω с два активни канала; 95 W/канал при 8 Ω с всичките девет активни, при 0,5% THD
    • 16 преназначаеми RCA предусилвателни изхода и девет чифта клеми за тонколони
    • Dolby Atmos, DTS:X Pro, IMAX Enhanced, Auro-3D и MPEG-H
    • Dirac Live Room Correction и Bass Control са включени; Active Room Treatment изисква отделен лиценз
    • Седем HDMI 2.1a входа с 8K/60 Хц и 4K/120 Хц; RS-232, два 12 V тригера и два IR входа

    Код на продукта: JBLSDR40EU

    • 30 дни право на връщане
    • Гаранция месеца
    • Безплатна доставка за поръчки над 200 евро в България

    JBL Synthesis - AV ресивъри

    JBL Synthesis SDR-40

    Имерсивен процесор за шестнадесет канала, който вече има вътре в себе си девет канала усилване в клас G. Точно тази комбинация е смисълът на апарата: пълна конфигурация от девет канала работи от тази единствена кутия, а останалите седем обработени канала излизат на предусилвателни изходи, така че външни усилватели се добавят само там, където помещението наистина има нужда от тях.

    НакраткоШестнадесет обработени канала, девет усилени в клас G, шестнадесет назначаеми изхода RCADirac Live Room Correction и Bass Control включени, с измервателния микрофон в кутиятаСкоби за рак, RS-232, два изхода за тригер от 12 V и два входа IR, за инсталиране

    SDR-40 застава между процесора за съраунд, който подава всичко към външно усилване, и обикновения ресивър, който усилва всичко, което декодира: шестнадесет канала обработка, от които девет усилени вътрешно в клас G, и шестнадесет назначаеми изхода RCA, които носят целия обработен набор. Система от девет канала работи от тази единствена кутия. По-голяма система запазва същия процесор и добавя крайни усилватели на предусилвателните изходи, канал по канал. Мощността е дадена заедно с условията си на измерване: 145 W при 8 Ω с два активни канала, в целия звуков обхват, и 95 W при 8 Ω на 1 kHz, когато работят и деветте едновременно. Dirac Live идва с вече лицензиран Bass Control и с измервателния микрофон в кутията, а апаратът е направен, за да бъде инсталиран: скоби за рак, порт RS-232, тригери и входове IR за всяка зона.

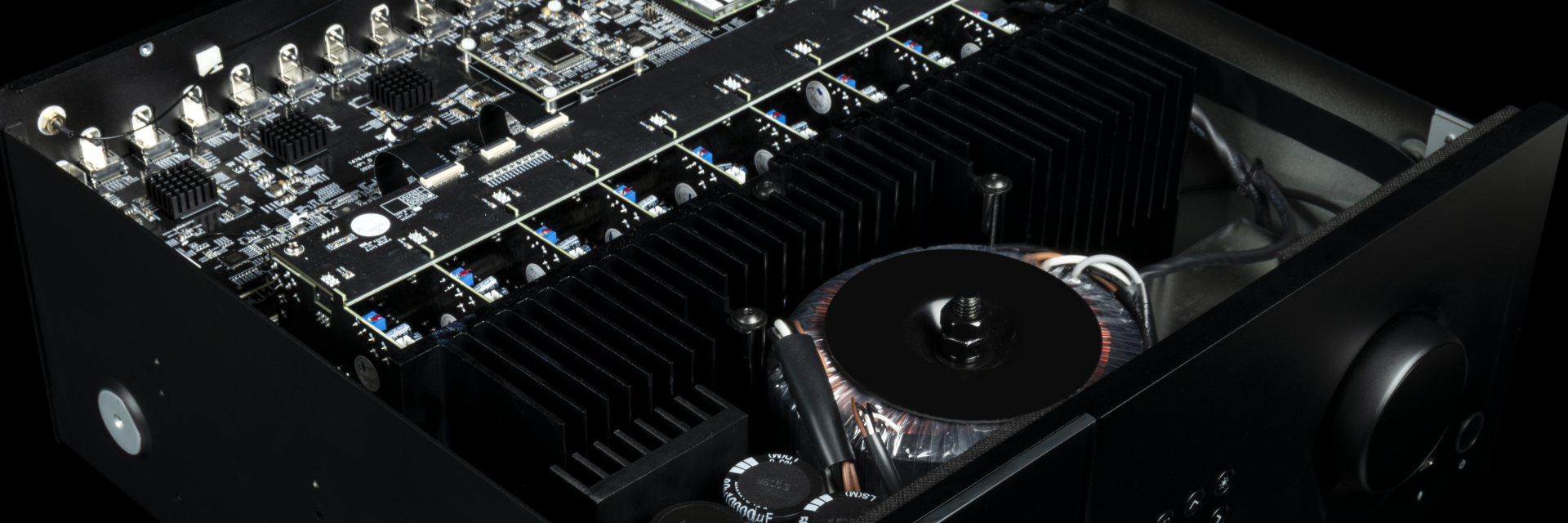

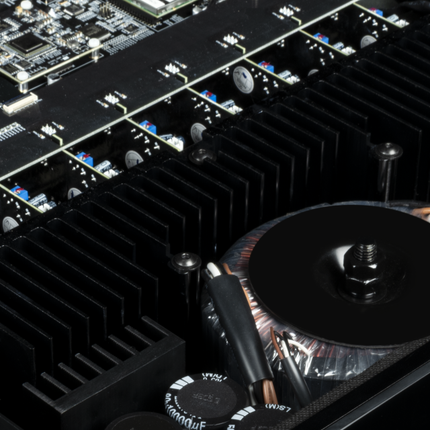

    Деветканалното усилвателно стъпало на JBL Synthesis SDR-40, погледнато отвътре

    Девет канала в клас G, обявени честно

    Клас G превключва захранващото напрежение на крайното стъпало на степени, според сигнала: усилвателят работи по-хладно при обичайни нива на слушане и пак запазва резерва за пиковете. Мощността е обявена с четири стойности, всяка с условието си на измерване до нея.

    • 145 W при 8 Ω, 20 Hz - 20 kHz, с два активни канала
    • 200 W при 4 Ω на 1 kHz, с два активни канала
    • 95 W при 8 Ω и 110 W при 4 Ω на 1 kHz, с всички девет активни канала
    • Хармонични изкривявания 0,004% при 80% от номиналната мощност, при 8 Ω

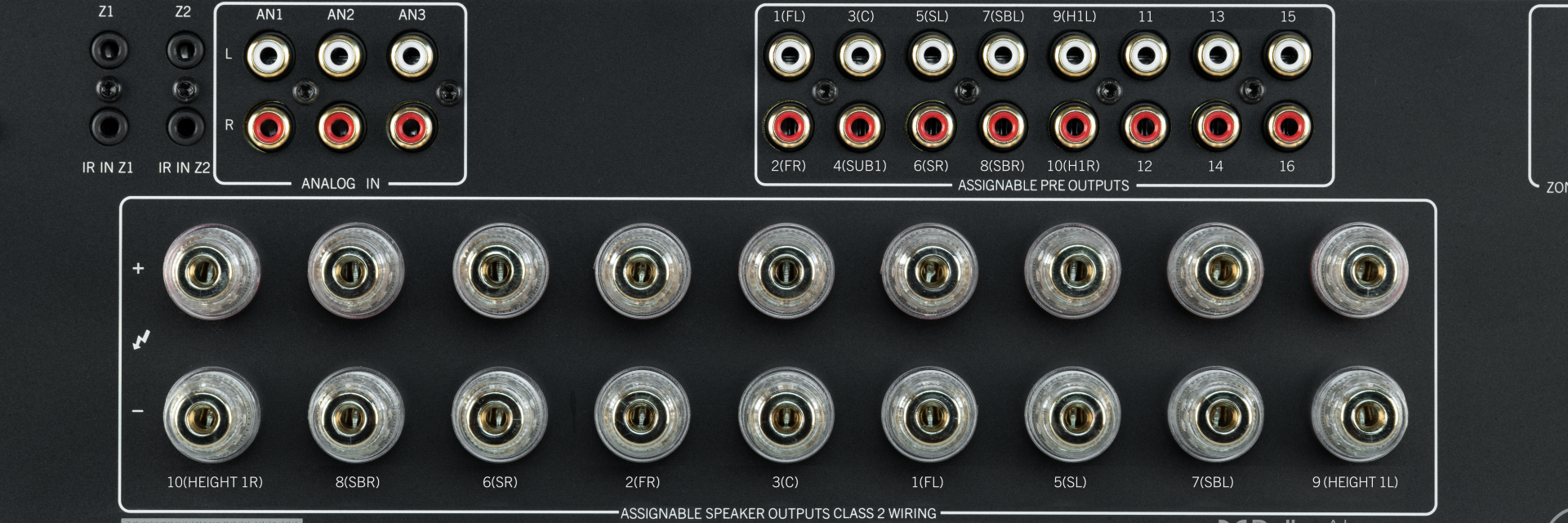

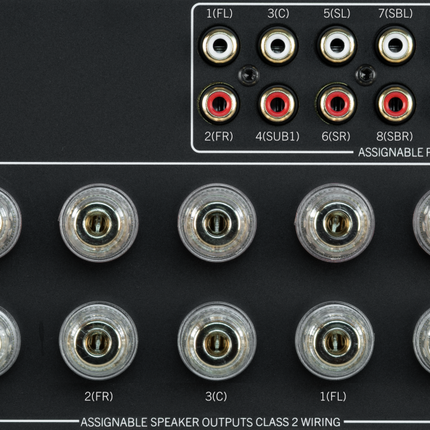

    Детайл от конекторите на JBL Synthesis SDR-40, с означени по канали предусилвателни изходи и клеми за колони

    Всеки канал към всеки изход

    Всеки обработен канал може да бъде назначен към всеки изход, с едно ограничение: субуферите отиват на канал 4 или на канали 11 - 16. Деветте двойки клеми са надписани със своя канал по подразбиране, а шест от тях са свободно преназначаеми - точно това позволява на един апарат да обслужи помещение, в което позициите на колоните не следват учебникарска схема.

    • Шестнадесет назначаеми предусилвателни изхода RCA при 2 V RMS; няма изходи XLR
    • Предните леви и десни канали могат да се би-усилят чрез втора двойка изходи
    • Назначаването се прави от Speaker Settings, в менюто Custom

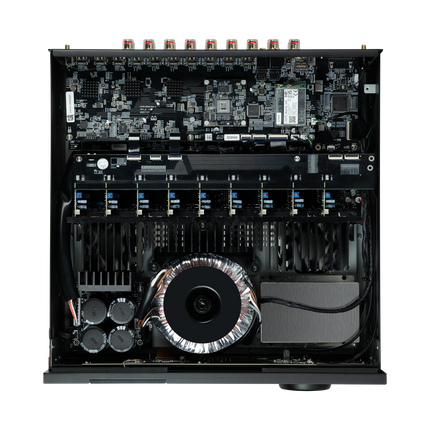

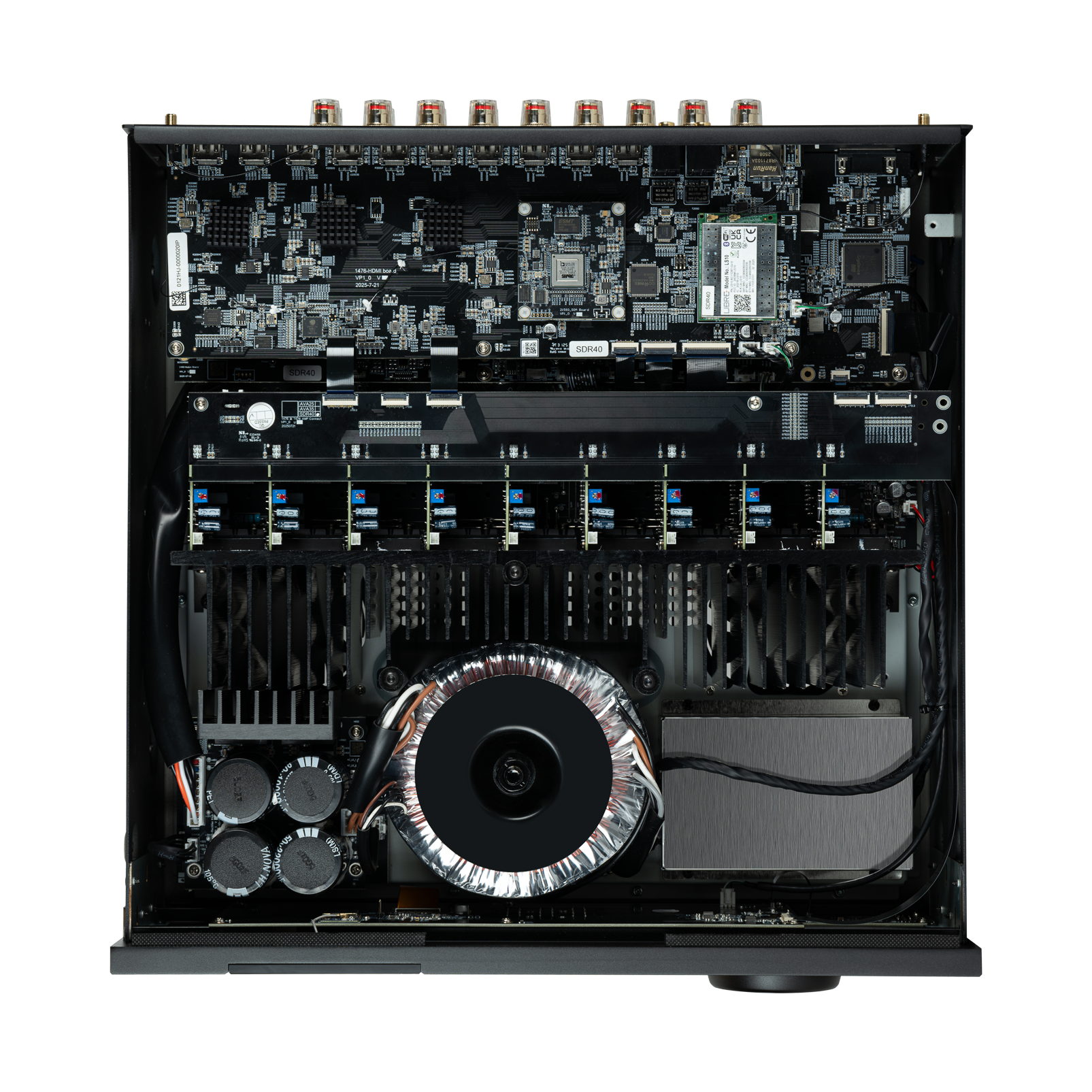

    Вътрешността на JBL Synthesis SDR-40, с тороидалния трансформатор и радиаторите на крайното стъпало

    Корекцията на помещението и какво точно е включено

    Dirac продава своята корекция на три нива и две от тях вече са платени тук: Room Correction, което измерва помещението и го компенсира, и Bass Control, което автоматизира интегрирането на субуферите. Третото ниво, Active Room Treatment, е отделен лиценз, купуван от Dirac, и не е включено.

    • Измервателният микрофон и петметров кабел USB-C са в кутията
    • Три профила пазят три различни измервания, за сравнение или за запазване
    • С колони JBL Synthesis ръководството препоръчва да включите подходящия профил AEQ преди калибрацията
    16 / 9канала обработени / усилени
    145 Wпри 8 Ω, с два активни канала
    16назначаеми изхода RCA
    25,3 кгнетно тегло

    Галерия

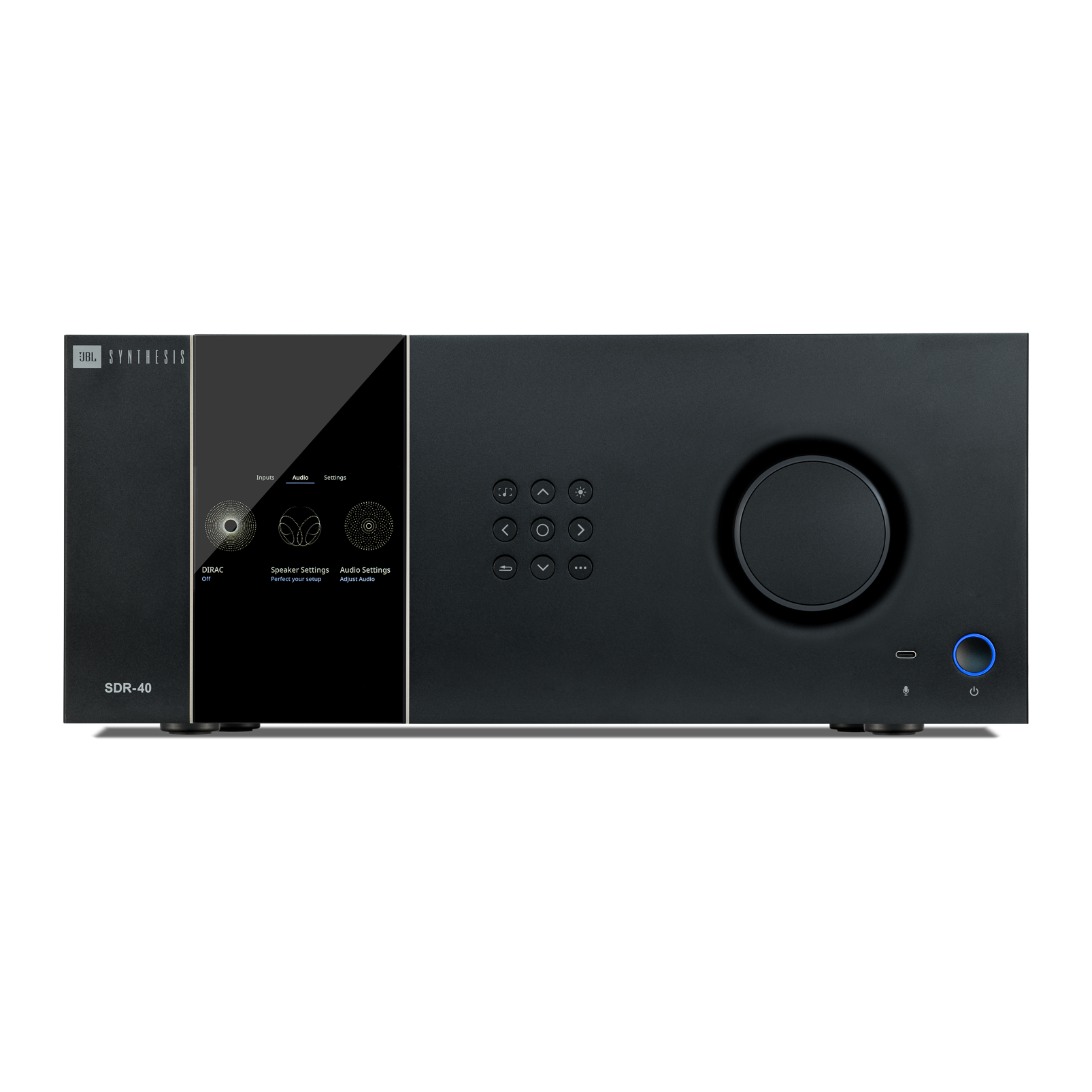

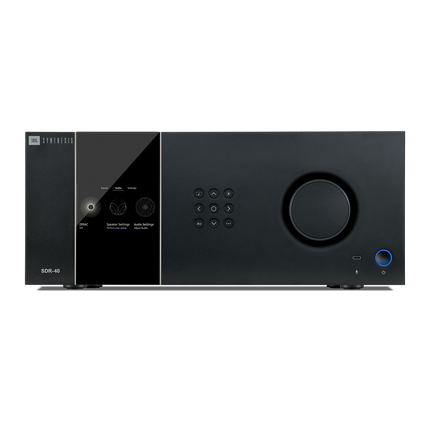

    AV ресивър JBL Synthesis SDR-40 в черно, изглед отпред, с менюто Dirac на дисплея

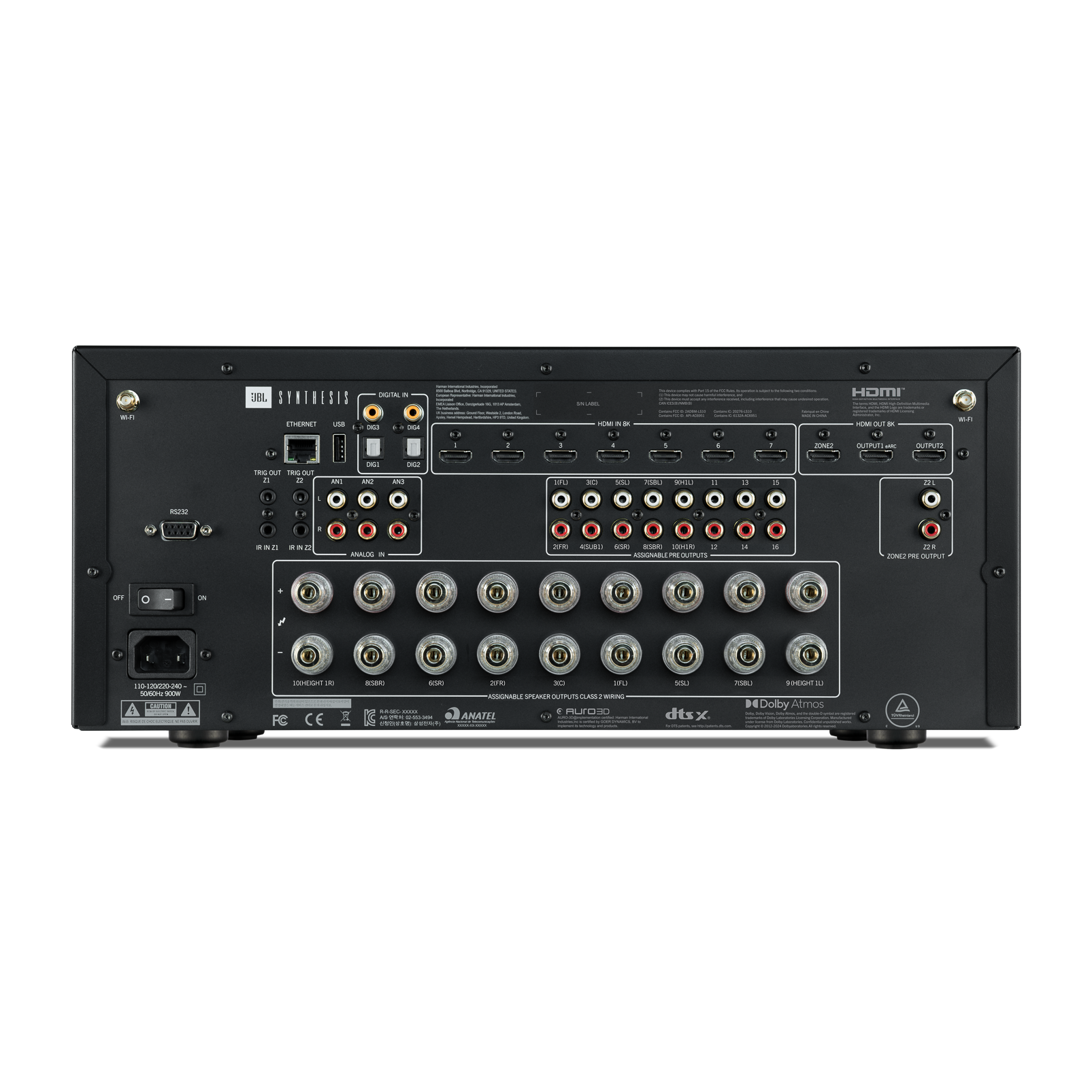

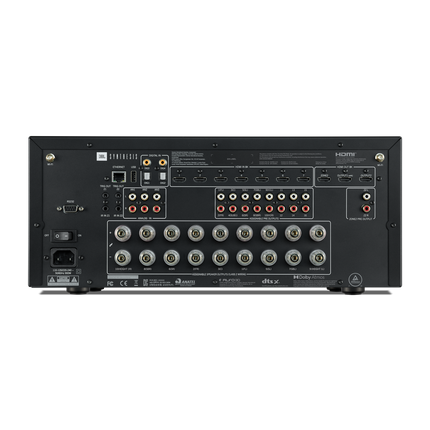

    Задният панел на JBL Synthesis SDR-40, със седем HDMI входа, шестнадесет предусилвателни изхода и девет двойки клеми за колони

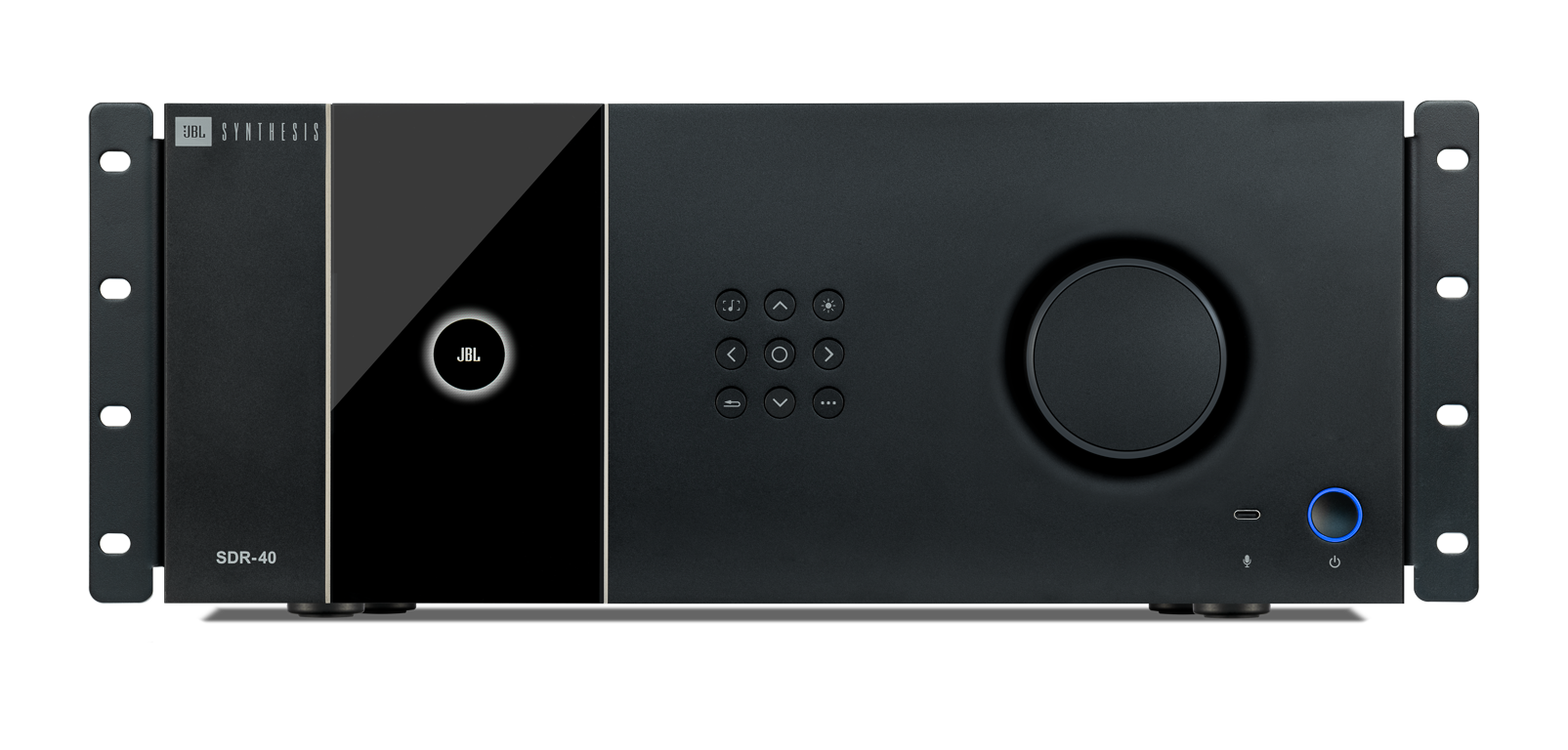

    JBL Synthesis SDR-40 с монтирани стойки за рак, готов за 19-инчов рак

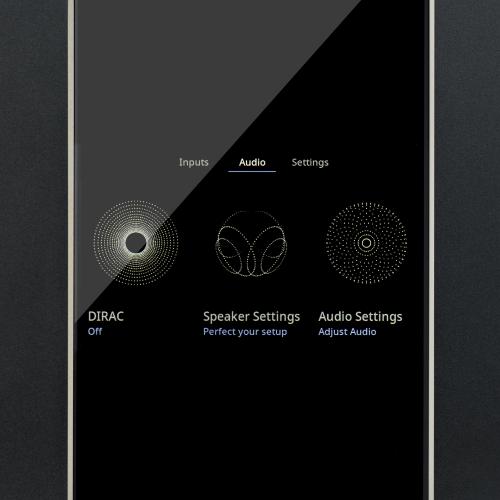

    Предният дисплей на JBL Synthesis SDR-40, с менюто Dirac и настройките за колони

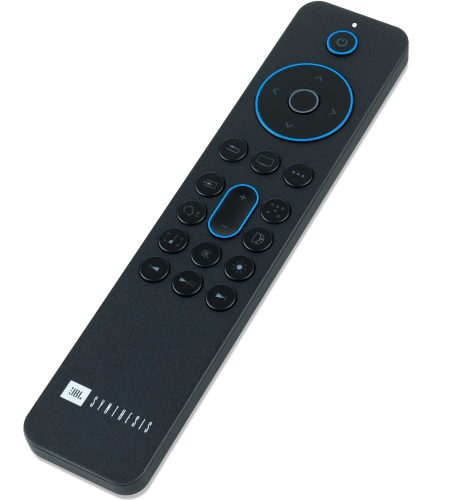

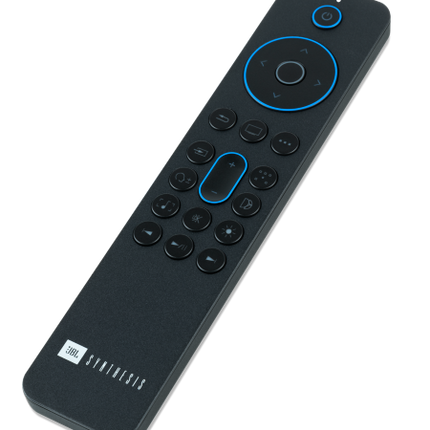

    Bluetooth дистанционното AVRM-01, доставяно с JBL Synthesis SDR-40

    Черно. Друг цвят не е документиран за този модел в материалите на JBL Synthesis.

    Често задавани въпроси

    Колко канала усилва и колко може да обработи?

    Обработва шестнадесет канала и усилва вътрешно девет от тях. Останалите седем излизат на предусилвателните изходи RCA и се нуждаят от външни крайни усилватели. И шестнадесетте обработени канала се появяват на тези изходи, така че външен усилвател може да се използва и за канал, който апаратът би поел сам.

    Нуждае ли се от външни усилватели, или може сам да поеме система?

    Система от девет канала работи изцяло от този апарат, чрез деветте двойки клеми. Външни усилватели стават необходими само над девет усилени канала или там, където дадена колона изисква повече мощност, отколкото дава вътрешното стъпало.

    Какви конфигурации поддържа?

    Конфигурацията се задава при монтажа - чрез броя основни колони, субуфери и колони за височина. Всеки канал може да бъде назначен към всеки изход, така че деветте усилени канала се подреждат според помещението, а шестнадесетте обработени позволяват по-големи конфигурации след добавяне на външно усилване. Субуферите са ограничени до канал 4 и канали 11 - 16.

    Могат ли предните канали да се би-усилят?

    Да, за преден ляв и преден десен. Всеки канал се назначава към два изхода - преден ляв на 1 и 9, преден десен на 2 и 10. Честотата на срязване се задава на първия назначен изход. Колоните трябва да имат две двойки клеми, с мостчета, свалени преди повторно подаване на захранване.

    Какво излиза на предусилвателните изходи?

    Шестнадесет назначаеми изхода RCA с върхово ниво 2 V RMS и THD+N от -100 dB между 20 Hz и 20 kHz. Този модел няма изходи XLR. Zone 2 има собствена двойка линейни изходи RCA, отделна от шестнадесетте.

    Усилена ли е Zone 2?

    Не. Zone 2 предлага линеен изход RCA и собствен изход HDMI, плюс отделен тригер и вход IR, но не е усилена вътрешно и изисква външен усилвател. Струва си да се провери рано спрямо проекта, защото ресивър с девет усилени канала подсказва обратното предположение.

    Може ли да се монтира в рак?

    Да, а скобите за стандартен 19-инчов рак са включени, с винтовете, които ги закрепват към апарата; болтовете за релсите на рака не са включени. Ръководството изисква вентилация от всички страни, оразмерена по максималното топлоотдаване от 3070 BTU на час.

    Сертифициран ли е по THX?

    Не. Ръководството от 52 страници и техническата спецификация не споменават THX, а шасито не носи знак THX: лицензните обозначения на задния панел са Auro-3D, DTS:X и Dolby Atmos. Имерсивните формати, които апаратът има, са Dolby Atmos, DTS:X Pro, Auro-3D, IMAX Enhanced и MPEG-H.

    Има ли радиотунер?

    Не - няма тунер FM, DAB+ или AM, а задният панел няма антенни клеми. Радиото е достъпно през мрежата, като интернет радио, наред с подкасти и UPnP. Ако наземното радио има значение, то трябва да дойде от друг източник.

    Какво захранване използва?

    100-120 V или 220-240 V при 50/60 Hz. Захранването е универсално и на задния панел няма превключвател за напрежение - етикетът, отпечатан върху шасито, показва 110-120/220-240 при 50/60 Hz, 900 W, до маркировката CE. Доставяният захранващ кабел е специфичен за региона.

    Мога ли да свържа грамофон?

    Не директно. Има три двойки аналогови входа RCA на линейно ниво, но официалните документи не описват стъпало за грамофон, така че грамофонът се нуждае от собствен предусилвател преди един от тези входове.

    Продава се на брой или по двойки?

    На брой. Цената и заглавието се отнасят за една единица, а минималното количество за поръчка е един брой.

    Речник

    Клас G - Крайно стъпало, чието захранващо напрежение превключва между няколко нива според сигнала. Работи по-хладно от обикновено линейно стъпало при нормална сила на звука, но запазва резерва за пиковете.
    Pre-out - Изход на линейно ниво, който отвежда обработен канал към външен краен усилвател, вместо директно към колона.
    Матрично назначаване на канали - Възможността всеки обработен канал да се насочи към всеки изход, вместо да е фиксиран към фабрична схема.
    Dirac Live Bass Control - Нивото на Dirac, което автоматизира интегрирането на субуферите, за да е басът последователен в цялата зона за слушане, а не само на едно място. Включено тук.
    Active Room Treatment - Най-високото ниво на Dirac, което използва самите колони, за да съкрати времето на реверберация в помещението. Отделен лиценз, купуван от Dirac, и не е включено.
    eARC - Разширеният аудио канал за връщане през HDMI, по който телевизорът изпраща обратно към ресивъра звука на собствените си приложения. Тук е наличен на Zone 1, изход 1.
    Би-усилване - Захранване на басовата и високочестотната секция на колоната от отделни усилвателни канали. Изисква колони с две двойки клеми и свалени мостчета между тях.

    Пълни спецификации

    Усилване и мощност
    Усилвателни канали9, клас G
    Продължителна мощност, 2 активни канала, 8 Ω145 W на канал (20 Hz - 20 kHz, 0,5% THD)
    Продължителна мощност, 2 активни канала, 4 Ω200 W на канал (1 kHz, 0,5% THD)
    Продължителна мощност, 9 активни канала, 8 Ω95 W на канал (1 kHz, 0,5% THD)
    Продължителна мощност, 9 активни канала, 4 Ω110 W на канал (1 kHz, 0,5% THD)
    Хармонични изкривявания0,004% при 80% от номиналната мощност, 8 Ω, 1 kHz
    Клеми за колони9 двойки клеми, от които 6 двойки назначаеми
    Звук и обработка
    Максимален брой канали16
    Назначаване на каналитеВсички канали са преназначаеми; субуферите само на канал 4 и на канали 11-16
    DolbyDolby Atmos, Dolby TrueHD, Dolby Atmos Height Virtualisation, Dolby Surround
    DTSDTS:X Pro, DTS-HD Master Audio, DTS Neural:X, DTS Virtual:X
    Други имерсивни форматиIMAX Enhanced; Auro-3D, с ъпмиксера Auro-Matic 3D; MPEG-H
    Сертификация THXНе е сертифициран; THX не се появява никъде в официалните документи, а на шасито няма знак THX
    Корекция на помещениетоDirac Live Room Correction и Dirac Live Bass Control включени, с три профила за измерване; Active Room Treatment изисква отделен лиценз от Dirac
    Честотен обхват20 Hz - 20 kHz (±0,05 dB)
    Съотношение сигнал/шум100 dB, както на цифровите, така и на аналоговите входове (претеглено A, отправно 50 W)
    Видео и HDMI
    Входове и изходи HDMI7 входа; 2 изхода на Zone 1 и 1 изход на Zone 2
    Версии HDMI и HDCP2.1a / 2.3
    Разделителна способностДо 8K при 60 Hz или 4K при 120 Hz
    Профили за динамичен обхватHDR, HDR10, HDR10+, HDR10+ Gaming, Dolby Vision, HLG
    Функции HDMIVRR, ALLM, CEC, eARC/ARC на Zone 1, изход 1
    Екранно менюДа
    Свързаност и мрежа
    МрежаEthernet; Wi-Fi 802.11 a/b/g/n/ac на 2,4 и 5 GHz, с две външни антени
    BluetoothВерсия 5.3, профил BLE, използван от доставяното дистанционно
    Мрежово възпроизвежданеSpotify Connect, Tidal Connect, Qobuz Connect, Roon Ready, Apple AirPlay, Google Cast, интернет радио, подкасти, UPnP
    Приложение за управлениеJBL Synthesis Control, за iOS, Android и Windows
    Файлови форматиFLAC, WAV (LPCM), AAC, ALAC, AIFF, MP3, OGG, до 24 бита / 192 kHz, с възпроизвеждане без паузи. Списъкът в ръководството не включва MQA, DSD или WMA, които по-старата спецификация посочва; ръководството е по-новият документ
    Входове, изходи и управление
    Цифрови входове2 коаксиални и 2 оптични; коаксиалните до 192 kHz, оптичните до 96 kHz; 16 или 24 бита
    Аналогови входове3 двойки стерео RCA; без стъпало за грамофон
    Предусилвателни изходи16 назначаеми изхода RCA, при върхово ниво 2 V RMS; THD+N от -100 dB; без изходи XLR
    Zone 22 линейни изхода RCA и отделен изход HDMI; не е усилена вътрешно
    ТунерНяма - нито FM, нито DAB+, нито AM, и никакви антенни клеми; само интернет радио
    Връзки за управлениеRS-232; изходи за тригер за Zone 1 и Zone 2 (12 V включено, 0 V изключено); входове IR за Zone 1 и Zone 2; USB-A за възпроизвеждане, фърмуер и сервиз
    Преден панелДисплей 6,5 инча, бутони за навигация, въртящо копче за сила на звука, вход USB-C за калибрационния микрофон
    Дистанционно управлениеBluetooth дистанционно AVRM-01, сдвоявано от апарата; не изисква пряка видимост
    Захранване, размери и съдържание
    Захранване100-120 V / 220-240 V, 50/60 Hz; универсално, без превключвател за напрежение
    Консумация900 W максимално; 93 W в покой; 2 W в режим на готовност или 0,5 W в Eco Standby
    Топлоотдаване3070 BTU/h максимално; 320 BTU/h в покой
    Размери (Ш x Д x В)432 x 466,6 x 186 мм, дълбочината е измерена заедно с клемите за колони, а височината заедно с крачетата
    Тегло25,3 кг нетно; 30,1 кг с опаковка
    Монтаж в ракВключени скоби за 19-инчов рак, с техните крепежни винтове; болтовете за релсите на рака не са включени
    В кутиятаРесивърът, Bluetooth дистанционно AVRM-01 с две батерии AAA, две антени Wi-Fi, измервателен микрофон с кабел USB-C от 5 м, скоби за рак, захранващ кабел, специфичен за региона, ръководство за бърз старт, документ за безопасност и съответствие
    Свързване на колонитеПроизводителят препоръчва оголени кабелни накрайници; отделните конектори банан от 4 мм не са позволени в някои региони по съображения за безопасност
    Единица на продажбаБрой
    Продуктов кодJBLSDR40EU

    Стойностите са взети от официалното ръководство за употреба и от техническата спецификация на JBL Synthesis. Където двата документа се разминават - при три стойности на мощността, при хармоничните изкривявания и при списъка с поддържани файлови формати - публикуваме стойностите от ръководството, тъй като то е по-новият документ и този, който се доставя с апарата. Срокът на гаранцията не е посочен в нито един официален документ и затова не се твърди тук.
