JBL Synthesis

SCL-8

Кръгла пасивна тонколона за вграждане в таван, продава се на брой

JBL Synthesis

SCL-8

Кръгла пасивна тонколона за вграждане в таван, продава се на брой

Форма

€1.241,95

Попитай за наличност

    • Цена за брой, не за чифт
    • Отвор 247 мм, дълбочина 115 мм
    • Отворен гръб, без кутия
    • 130 мм бас и компресионен драйвер
    • Ос на 45°, насочена към местата
    • Две решетки: кръгла и квадратна
    Технически спецификации
    • Пасивна 2-лентова тонколона за таван със 130 мм басов говорител и 25 мм компресионен драйвер 2410H-2
    • Frequency Response: 55 Хц–30 кХц (-6 dB); Crossover Frequency: 1800 Хц
    • Чувствителност: 85 dB (2,83 V/1 м); 4 Ω; Recommended Amplifier Power: 25–100 W RMS
    • Конструкция с отворен гръб, пружинни позлатени клеми и превключвател Boundary Proximity
    • Конус Aluminum Matrix, мембрана Teonex, изместен рупор High-Definition Imaging и система Cat Claw
    • Кръгла и квадратна магнитна решетка за боядисване; ос на 45°; рамката CB8 е отделно

    Код на продукта: JBLSCL8

    • 30 дни право на връщане
    • Гаранция месеца
    • Безплатна доставка за поръчки над 200 евро в България

    JBL Synthesis — серия Custom Loudspeaker, вградена в таван

    JBL Synthesis SCL-8

    Тавана тонколона, построена така, както се строи кино тонколона: компресионен драйвер на вълновод, а вълноводът разположен изнесено, за да бъде звукът насочен към местата за сядане, а не към пода. Няма собствен корпус — таванната кухина е корпусът, и точно за този монтаж JBL я е проектирала.

    НакраткоОтворен гръб: таванната кухина е корпусътПокритие около ос, наклонена на 45 градуса; насочва се самоОтвор 247 мм, монтажна дълбочина 115 мм; продава се на брой

    SCL-8 няма собствен корпус: гърбът е отворен, а таванната кухина върши работата на кутията — монтажът, за който JBL я е проектирал. Заден корпус се добавя само ако шумоизолацията или местна норма го налагат, и тогава JBL изисква поне 8 литра, от трета страна. Втората особеност е вълноводът: високите идват от компресионен драйвер 2410H-2 от 1 инч, с пръстеновидна мембрана Teonex, натоварен на вълновод High-Definition Imaging, изнесен встрани върху преградата, с наклонен мидбас над него. Резултатът: вертикално покритие от 60 градуса, от централна ос, наклонена на 45 градуса, така че тонколоната стои изравнена в тавана и въпреки това изпраща енергията си към местата за сядане. JBL я предвижда за височинен канал, вграден в тавана LCR или съраунд. Цената е за една тонколона: преден панел с три канала означава три броя, всеки със собствен усилвателен канал, при 4 ома.

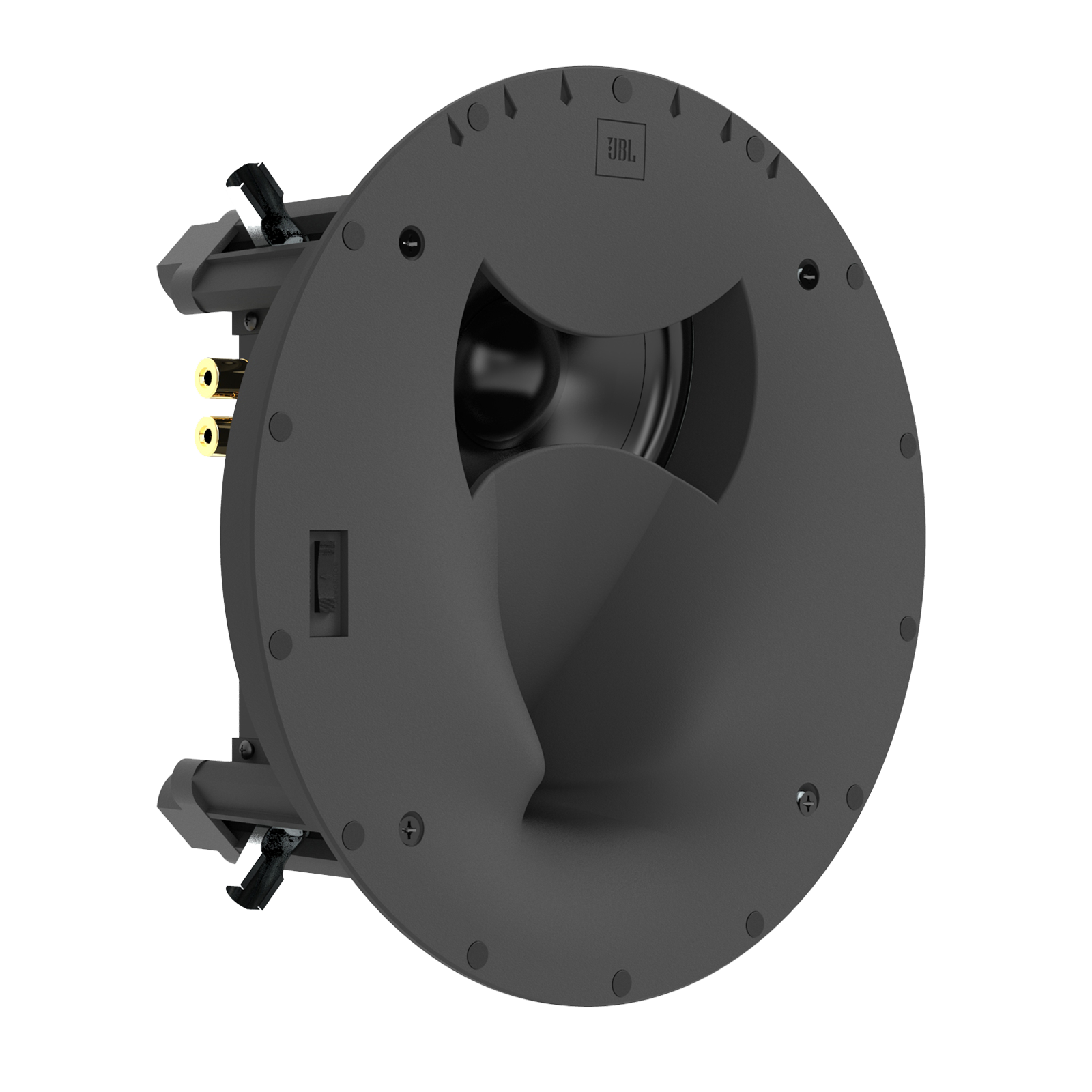

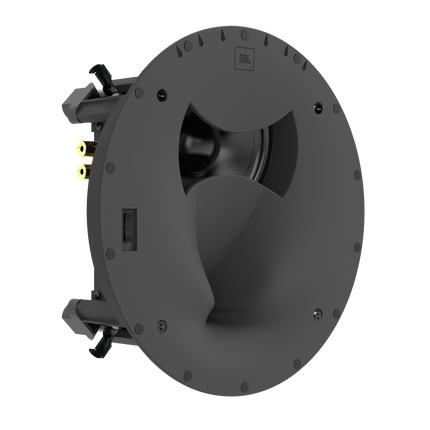

    Тонколона JBL Synthesis SCL-8 в три четвърти изглед без решетка, мидбасът горе и HDI роговият вълновод долу

    Защо вълноводът е изнесен

    Мидбасът не стои в средата: намира се наклонен в горната половина, зад акустичен отвор, а вълноводът заема цялата долна половина. Наклонената на 45 градуса централна ос на диаграмата на покритие е тази, която позволява на тонколона, монтирана изравнено в плосък таван, да се държи така, сякаш е насочена към зоната на слушане. Пластината на левия ръб е единственото управление на тонколоната: превключвател с две позиции, който компенсира близка стена.

    • Компресионен драйвер 1 инч, 2410H-2, с пръстеновидна мембрана от Teonex
    • Патентован изнесен вълновод High-Definition Imaging
    • Мидбас 5,25 инча, конус Aluminum Matrix на лята кошница, код JW130Al-4
    • Кросоувър при 1800 Hz; 4 ома; 85 dB при 2,83 V и 1 м

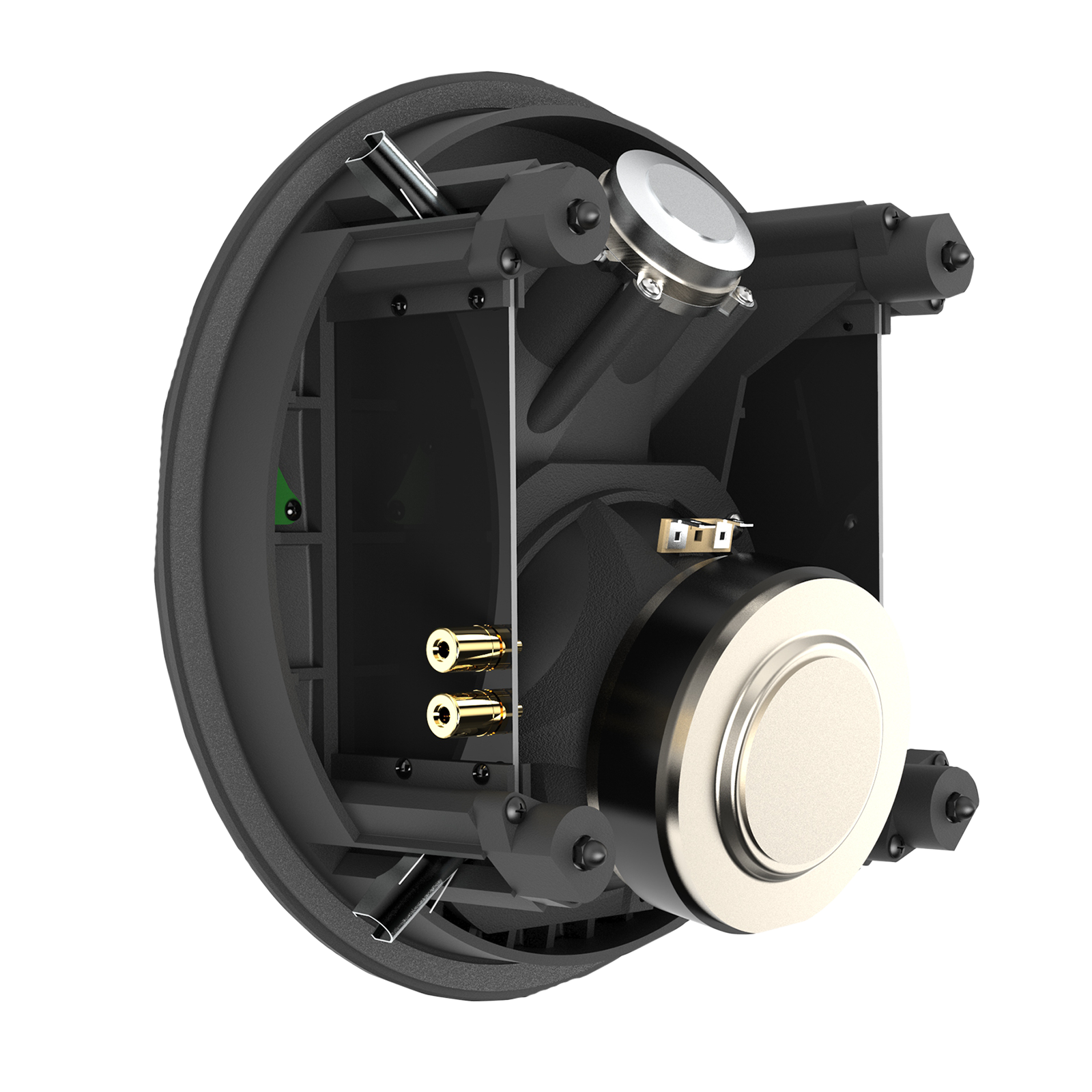

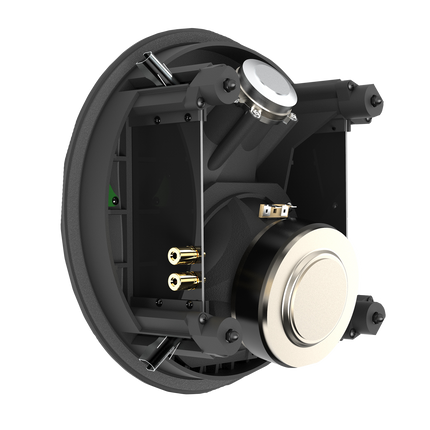

    Тонколона JBL Synthesis SCL-8, изглед отзад — отворена конструкция без корпус

    Как всъщност изглежда отвореният гръб

    Това е целият гръб на тонколоната: моторът на мидбаса, ясно наклонен спрямо равнината на преградата, компресионният драйвер отдолу и платката на кросоувъра с двете позлатени пружинни клеми. Четири скоби стоят по обиколката, прибрани за вкарване. Всичко, което виждате тук, влиза в таванната кухина, което е причината ръководството да изисква проверка на кухината преди всяко срязване.

    • Без заден корпус: таванната кухина е корпусът
    • Една двойка позлатени пружинни клеми; без bi-wiring и без bi-amping
    • Ако задна кутия е неизбежна, минимум 8 литра, от трета страна
    • Препоръчана мощност на усилвателя от 25 до 100 W RMS при 4 ома

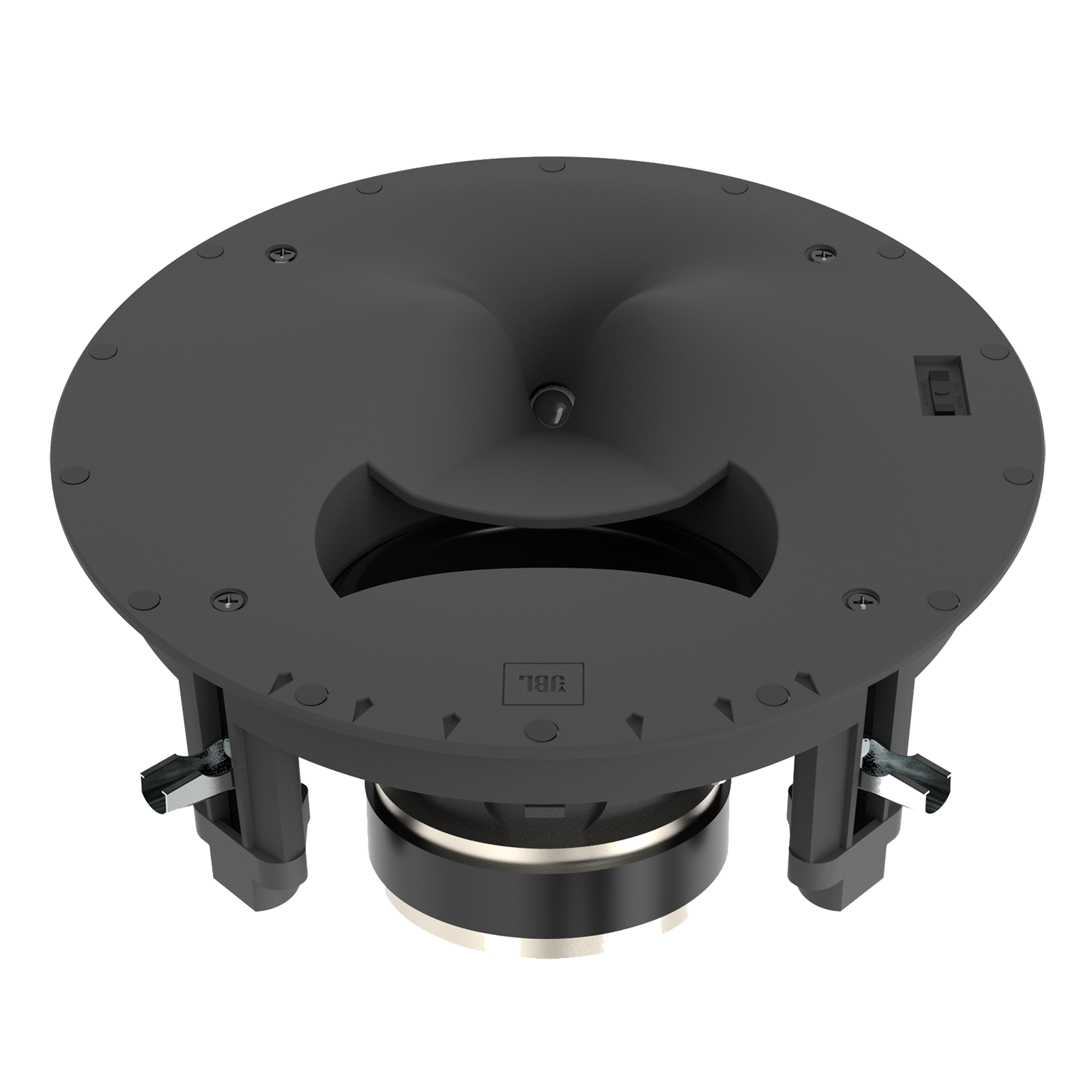

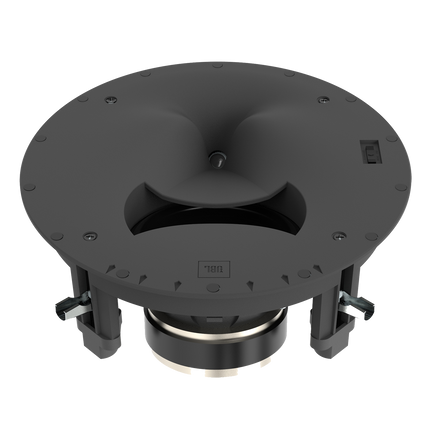

    Страничен изглед на профила на HDI вълновода и на мотора на мидбаса при JBL Synthesis SCL-8

    Свободното пространство, което никой не мери

    Отворът е 247 мм, а монтажната дълбочина 115 мм. Шаблонът обаче изисква още 25,4 мм свободни зад гипсокартона, защото скобите Cat Claw се завъртат навън, докато се затягат. Отвор, който побира тонколоната, но опира в греда или тръба, няма да затегне както трябва. Шаблонът се доставя в кутията, а скобите държат тонколоната сама в отвора, оставяйки и двете ръце свободни за винтовете.

    • Отвор 247 мм; монтажна дълбочина 115 мм зад повърхността на тавана
    • Поне 25,4 мм свободни зад гипсокартона, за да се осъществи закрепването
    • Само малък въртящ момент на винтовете на скобите; никога не пренатягайте
    • Сеизмичен език за закрепване на обезопасително въже, където местните норми го изискват
    45°наклон на оста на покритие, така че се насочва сама
    247 ммдиаметър на отвора, според официалния шаблон
    8 лминимален корпус, само ако кутия е неизбежна
    1брой в кутия; цената е за тонколона

    Галерия

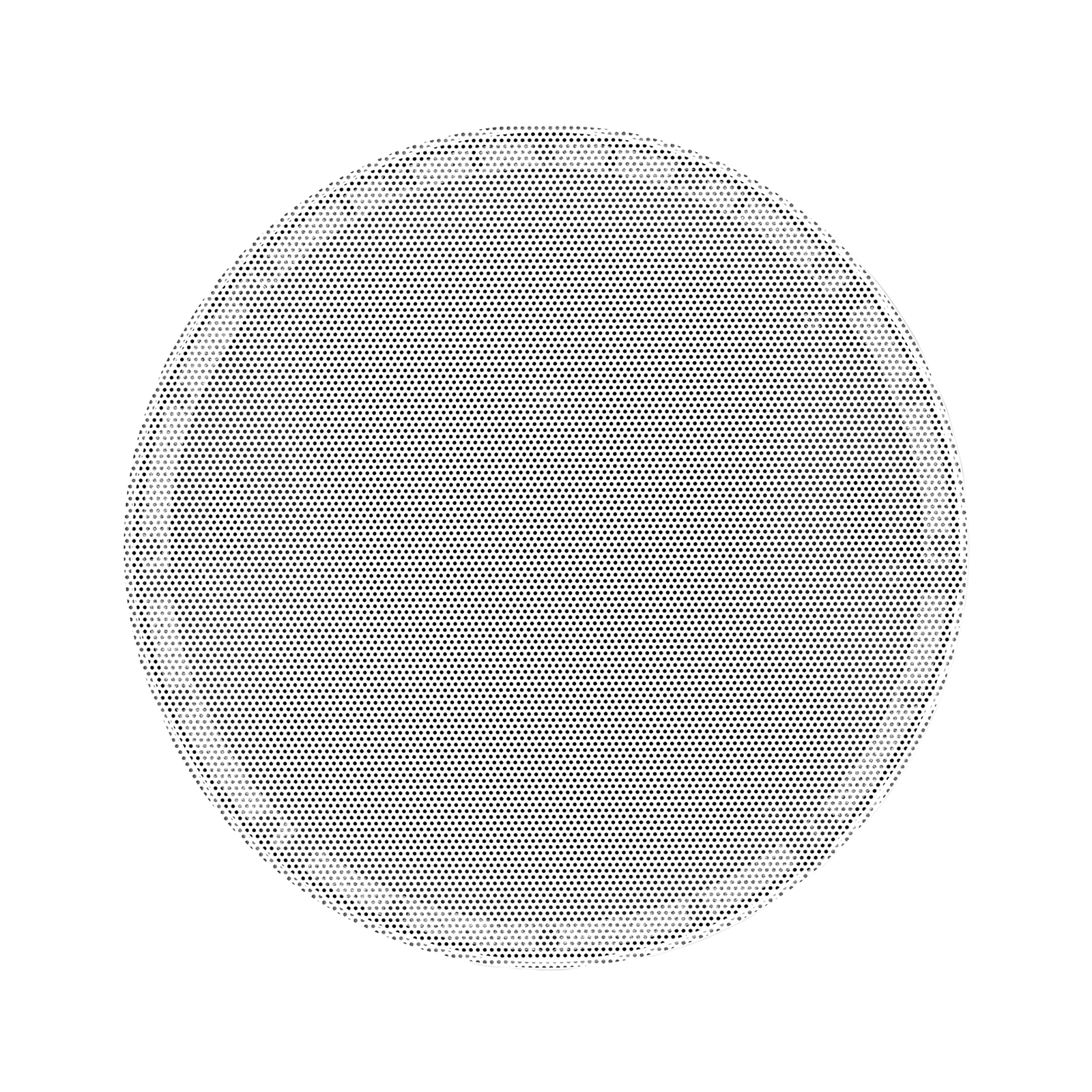

    Бяла кръгла решетка на JBL Synthesis SCL-8, изглед отпред

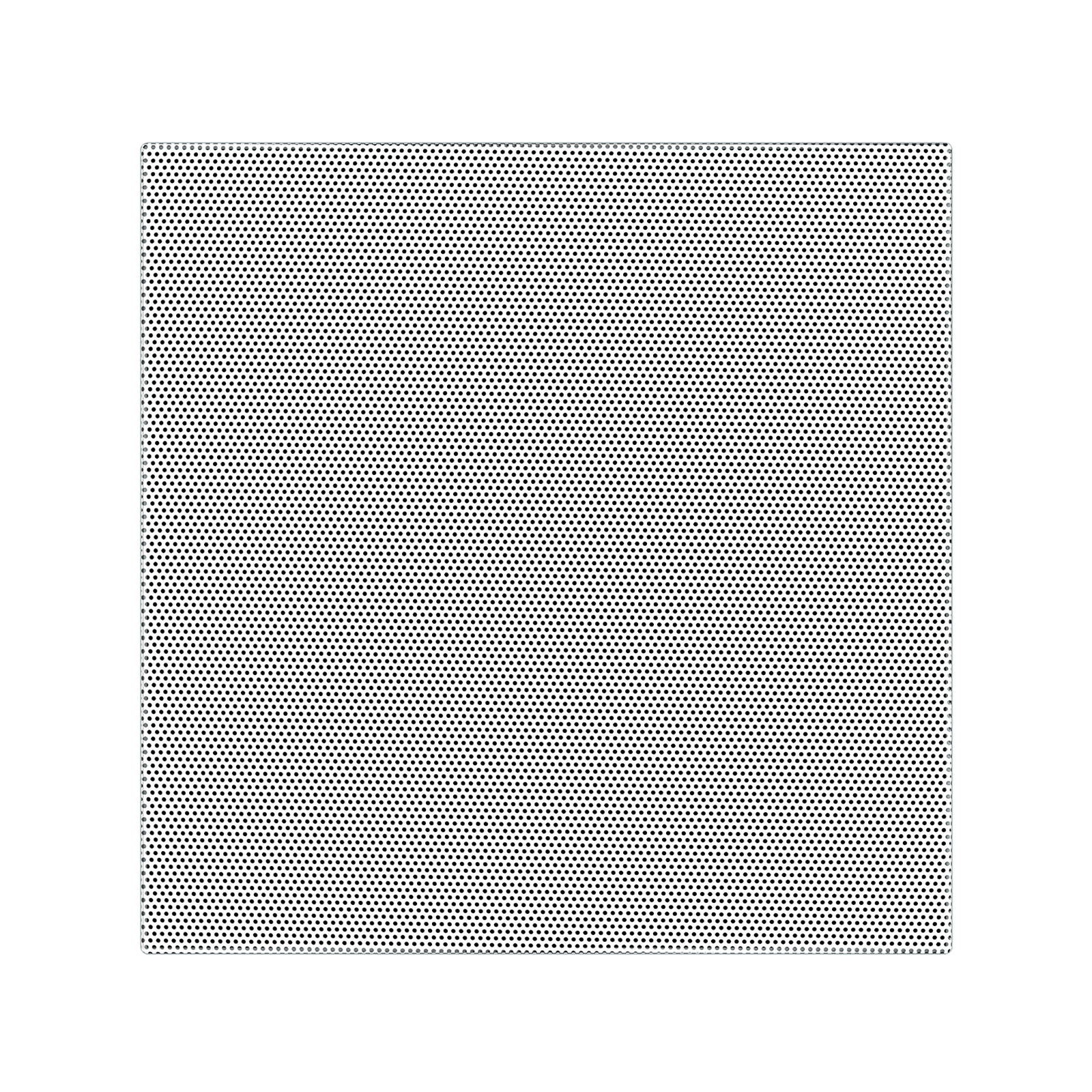

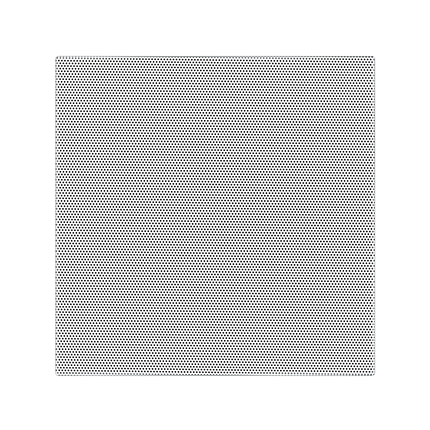

    Бяла квадратна решетка на JBL Synthesis SCL-8, изглед отпред

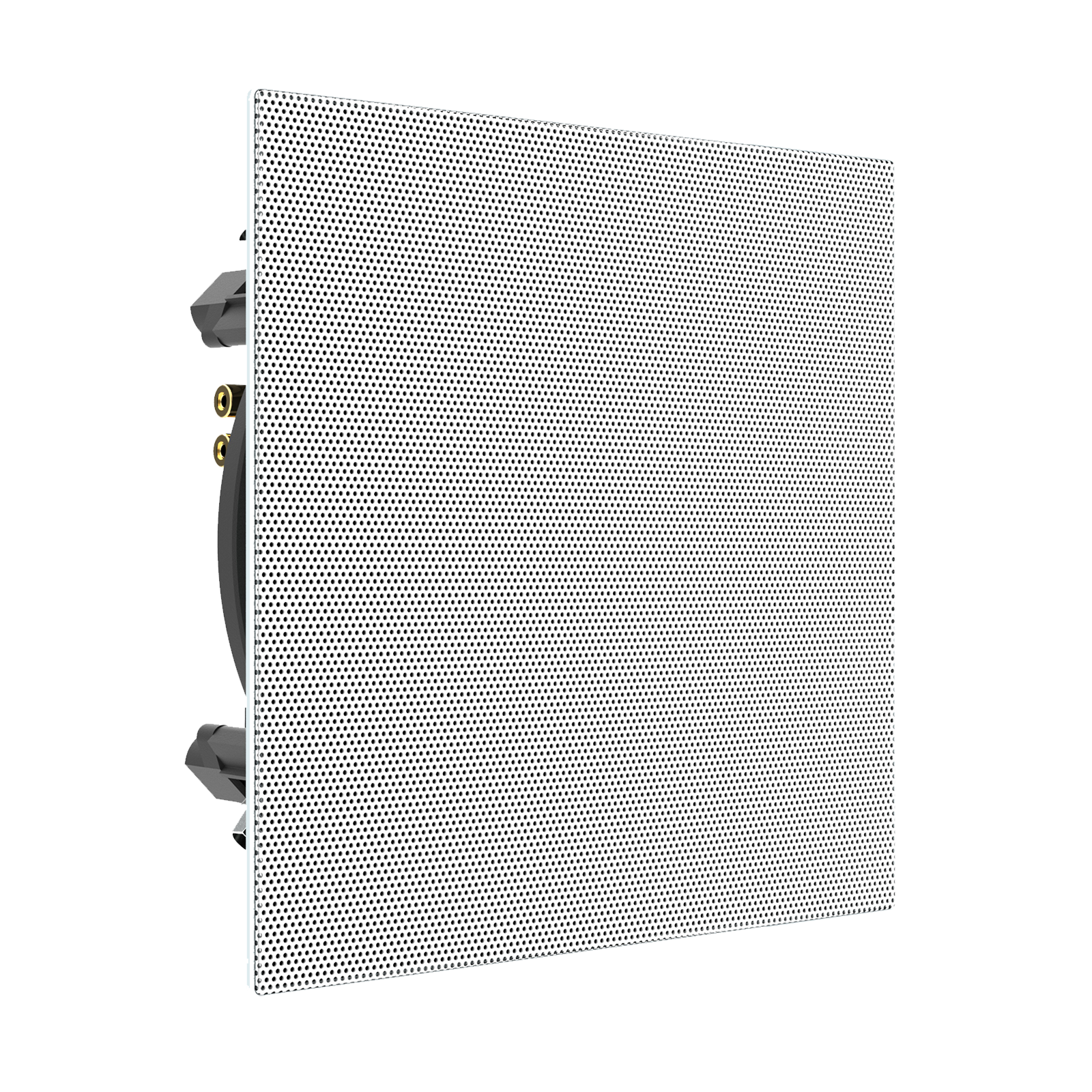

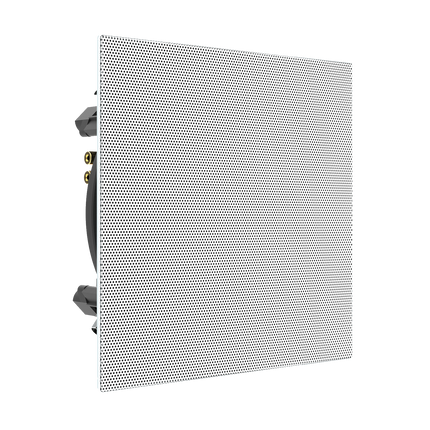

    Квадратната решетка на JBL Synthesis SCL-8 в три четвърти изглед, с плоския ѝ профил

    Едно-единствено фабрично покритие. И двете решетки са в кутията — кръгла и квадратна — без видима рамка, закрепени магнитно и предназначени да бъдат боядисани. Доставят се два резервни плата с предварително закрепени дунапренени подложки, които не позволяват на квадратната решетка да вибрира срещу тавана.

    Често задавани въпроси

    Нуждае ли се от задна кутия и какво става при нисък таван?

    Не. JBL я проектира като продукт с отворен гръб, монтиран директно в таванната кухина, където дава оптимална акустична производителност. Корпус се добавя само ако шумоизолацията или местна норма го изискват, и тогава JBL изисква минимум 8 литра, от трета страна. При нисък таван значение имат монтажната дълбочина от 115 мм плюс 25,4 мм, които трябва да останат свободни зад гипсокартона.

    Какво всъщност прави изнесеният вълновод и под какъв ъгъл?

    Насочва тонколоната, без тонколоната да бъде насочвана. Спецификацията: 60 градуса вертикално — 30 нагоре и 30 надолу — от централна ос, наклонена на 45 градуса, плюс 120 градуса хоризонтално, между 2 и 10 kHz. Обикновената тавана тонколона стреля към пода; тук оста от 45 градуса сочи към креслото. JBL заявява постоянна производителност до 60 градуса извън оста. Няма какво да се настройва.

    Какъв отвор и каква дълбочина изисква?

    Отвор с диаметър 247 мм и монтажна дълбочина 115 мм. Шаблонът изисква допълнително поне 25,4 мм свободни зад гипсокартона, за да може заключващият механизъм да се завърти напълно в позиция: отвор, който пропуска тонколоната, но опира в греда, няма да затегне. Ръководството изисква проверка на кухината за греди, тръби, отоплителни канали и въздушни отвори преди срязване.

    Какво усилване изисква и мога ли да я използвам като височинен канал за Atmos?

    Пасивна е и се нуждае от собствен усилвателен канал. JBL препоръчва между 25 и 100 W RMS при товар от 4 ома — не 6 или 8, което си заслужава да се провери на усилвателя. За ролята на височинен канал отговорът е да: техническата карта я предвижда за слушане извън оста, като височинен канал, вграден в тавана LCR и съраунд. JBL не публикува сертификация Dolby Atmos, THX, DTS или IMAX за този модел.

    Може ли решетката да се боядисва?

    Да, и двете решетки се доставят небоядисани. Свалете плата от задната страна на решетката преди боядисване, използвайте спрей боя на тънък слой и пазете перфорациите чисти; ако някоя се запуши, издухайте я със сгъстен въздух. Фабричното покритие изпълнява ролята на грунд. След това поставете един от двата резервни плата, с лепило от вътрешната страна на решетката, никога върху плата.

    Цената за една тонколона ли е, или за двойка?

    За една. JBL обявява единицата за доставка като брой. Преден панел с три канала в тавана означава три броя; конфигурация 5.1.4 изисква четирите височинни позиции да се броят поотделно. Теглата също са на брой: 3,5 кг тонколоната и 4,8 кг при транспорт.

    Какво има в кутията и какво е CB8?

    Една тонколона SCL-8, кръгла и квадратна решетка, шаблон за отвора, ръководство за бърз старт и два резервни плата. CB8 е скоба за предварителен монтаж, посочена в техническата карта като съвместим аксесоар и продавана отделно; използва се при ново строителство, монтирана преди гипсокартона. Кодът се различава от този на SCL-5, който използва CB10. Подробните инструкции идват със самия комплект.

    Как се сравнява с по-големия SCL-5?

    Двата кръгли таванни модела в серията, в противоположни краища. SCL-5: мидбас 7 инча, 6 ома, 86 dB, 48 Hz до 32 kHz, отвор 285 мм, дълбочина 141,8 мм. SCL-8: мидбас 5,25 инча, 4 ома, 85 dB, 55 Hz до 30 kHz, отвор 247 мм, дълбочина 115 мм. Геометрията на вълновода и ъглите на покритие са идентични, което е причината да се съчетават тембрално.

    Пълни спецификации

    Числата по-долу произхождат от официалната техническа карта на JBL Synthesis и са кръстосано проверени с ръководството за употреба, с quick specs, с ръководството за бърз старт и с оразмерения CAD чертеж; минималният обем на корпуса идва от техническия бюлетин на JBL Synthesis. Размерите и теглото са на брой, а тонколоната се продава на брой. Там, където JBL не публикува стойност, това е посочено, а не попълнено.

    Драйвери и акустика
    Типпасивна вградена в таван тонколона с два пътя, специфицирана за височинен канал, вграден в тавана LCR и съраунд
    Драйвер за високикомпресионен драйвер 2410H-2 от 1 инч (25 мм), пръстеновидна мембрана от Teonex, патентован
    Вълноводпатентован изнесен вълновод High-Definition Imaging
    Драйвер за нискинаклонен мидбас 5,25 инча (130 мм), конус Aluminum Matrix на лята кошница, код JW130Al-4, зад вълновод с акустичен отвор
    Честота на кросоувъра1800 Hz
    Честотен обхват55 Hz до 30 kHz, минус 6 dB по оста, полупространство 2pi
    Чувствителност85 dB при 2,83 V и 1 м, полупространство 2pi
    Ъгъл на покритие60 градуса вертикално (30 нагоре, 30 надолу, около ос, наклонена на 45 градуса) и 120 градуса хоризонтално, между 2 kHz и 10 kHz
    Разполагане извън остадо 60 градуса спрямо позицията на слушане, според производителя
    СертификацияJBL не публикува сертификация Dolby, THX, DTS или IMAX за този модел
    Корпус, мощност и импеданс
    Тип корпусотворен гръб; таванната кухина изпълнява ролята на корпус, без специална задна кутия
    Минимален обем на корпуса8 литра, само там, където корпус е неизбежен; набавя се от трета страна, а не от JBL Synthesis
    Препоръчана мощност на усилвателя25 до 100 W RMS на канал
    Допустима мощностJBL не публикува отделна стойност за допустима мощност при този модел
    Номинален импеданс4 ома
    Тип входедна двойка позлатени пружинни клеми; без bi-wiring и без bi-amping
    Управлениеедин превключвател за близост с две позиции; поставя се на NEAR под 0,6 м от стена
    Монтаж
    Диаметър на отвора247 мм
    Монтажна дълбочина115 мм зад повърхността на тавана
    Свободно пространство зад гипсокартонапоне 25,4 мм, за да има закрепването място да се задейства
    Външен диаметър на рамката272,51 мм, според официалния шаблон за отвора
    Разстояние до стенанад 0,6 м, където е възможно; под тази стойност превключвателят се поставя на NEAR
    Механизъм на закрепванепатентовани скоби Cat Claw, затягани отпред; само с малък въртящ момент, никога пренатегнати
    Обезопасително закрепванесеизмичен език за обезопасително въже, където местните норми го изискват
    Скоба за предварителен монтажCB8, съвместима, продавана отделно; JBL не публикува отделна техническа карта за нея
    Размери, покрития и съдържание
    Габаритни размери с решетка273 мм височина, 273 мм ширина, 120 мм дълбочина
    Размери на решеткитекръгла с диаметър 273 мм и квадратна 273 на 273 мм, и двете с дебелина 6,2 мм
    Решеткикръгла и квадратна, и двете включени, без видима рамка, закрепени магнитно, за боядисване
    Тегло3,5 кг на брой
    Тегло при транспорт4,8 кг
    Продава се катоедин брой; обявената от JBL единица за доставка е брой
    Съдържание на пакетаедна тонколона, една кръгла и една квадратна решетка, шаблон за отвора, ръководство за бърз старт, два резервни плата
    Продуктов кодJBLSCL8
    Европейско съответствиеЕС декларации за съответствие за RoHS и за опаковки съгласно PPWR, като и двете посочват този модел
    Гаранция от производителя5 години, според документацията на продукта

    Речник

    Компресионен драйвер — драйвер за високи честоти, чиято мембрана работи в малка камера и захранва вълновод през тясно гърло, вместо да излъчва директно в помещението като куполен туитър. Стандартна практика в киното и професионалното аудио, защото се свързва ефективно и оставя вълновода да управлява посоката.
    Отворен гръб / безкрайна преграда — тонколона без собствен корпус, която използва стенната или таванната кухина като свой обем въздух. При този модел това е предвиденият монтаж, а не компромис.
    Вълновод с акустичен отвор — профилираният отвор в преградата, пред наклонения мидбас, през който неговият звук достига помещението.
    Компенсация за близост — превключвател, който намалява нивото на ниските честоти, защото близка стена или връзка с тавана отразява допълнителна басова енергия обратно в помещението, което иначе би звучало натежало.
    Полупространство (2pi) — условието на измерване за тонколона, монтирана изравнено в повърхност, тоест точно начинът, по който се използва таванен модел; стойности, измерени така, не се сравняват директно с измервания на свободно стояща тонколона в помещение.
    Техническа консултацияПомагаме ви да определите колко броя изисква вашата конфигурация, кои канали покриват и какво предполага товар от 4 ома за вашия усилвател.
    ДоставкаБърза доставка в цяла Румъния, с проверка на пратката при получаване. Един брой се изпраща при приблизително 4,8 кг.
    ГаранцияОригинален продукт JBL Synthesis, с фактура и гаранция, валидна в Румъния.
    Поддръжка след продажбаОтговаряме на въпроси за отвора и дълбочината, за таванната кухина и задните кутии, и за настройката на превключвателя за близост.
