JBL Synthesis

SCL-5

Пасивна таванна тонколона с компресионен драйвер и децентриран рупор HDI на 45°

JBL Synthesis

SCL-5

Пасивна таванна тонколона с компресионен драйвер и децентриран рупор HDI на 45°

Форма

€2.483,95

Попитай за наличност

    • Цена за брой, не за чифт
    • Отвор 285 мм, дълбочина 141,8 мм
    • Отворен гръб, без кутия
    • Компресионен драйвер на HDI рупор
    • Ос на 45°, насочена към местата
    • Две решетки: кръгла и квадратна
    Технически спецификации
    • Пасивна 2-лентова тонколона за таван със 180 мм басов говорител и 25 мм компресионен драйвер 2409H
    • Frequency Response: 48 Хц–32 кХц (-6 dB); Crossover Frequency: 1575 Хц
    • Чувствителност: 86 dB (2,83 V/1 м); 6 Ω; Recommended Amplifier Power: 25–125 W RMS
    • Конструкция с отворен гръб, пружинни позлатени клеми и превключвател Boundary Proximity
    • Мембрана Teonex, изместен рупор High-Definition Imaging, ос на 45° и система Cat Claw
    • Кръгла и квадратна магнитна решетка за боядисване; за height, LCR или съраунд; рамката CB10 е отделно

    Код на продукта: JBLSCL5

    • 30 дни право на връщане
    • Гаранция месеца
    • Безплатна доставка за поръчки над 200 евро в България

    JBL Synthesis — серия Custom Loudspeaker, за вграждане в таван

    JBL Synthesis SCL-5

    Таванна тонколона, построена така, както се строи кинотонколона: компресионен драйвер върху рупор, а рупорът поставен извън центъра, за да бъде звукът насочен към местата, а не към пода. Няма собствен корпус — кухината на тавана е корпусът и точно този монтаж е предвидила JBL.

    НакраткоОтворен гръб: таванната кухина е корпусътПокритие около ос, наклонена на 45 градуса; насочва се самоОтвор 285 мм, дълбочина на вграждане 141,8 мм; продава се на брой

    SCL-5 няма собствен корпус. Гърбът е отворен, а таванната кухина върши работата, която би вършила кутията — монтажът, за който JBL я е проектирала и при който казва, че звучи най-добре. Втората особеност е рупорът: високите идват от компресионен драйвер 2409H от 1 инч, натоварен върху рупор High-Definition Imaging, поставен извън центъра на преградата. Покритието от 60 градуса се измерва от ос, наклонена на 45 градуса, така че тонколоната стои равно в тавана и въпреки това изпраща енергията си към местата за сядане, без нищо за насочване. JBL я предвижда еднакво за височинен канал, за ляв-централен-десен, вграден в тавана, и за съраунд. Цената и заглавието се отнасят за една тонколона: преден фронт от три канала означава три броя, всеки на собствен усилвателен канал, при 6 ома.

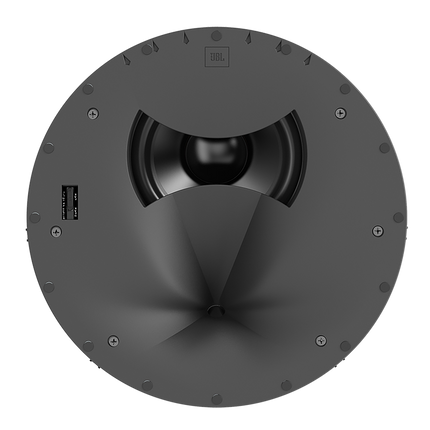

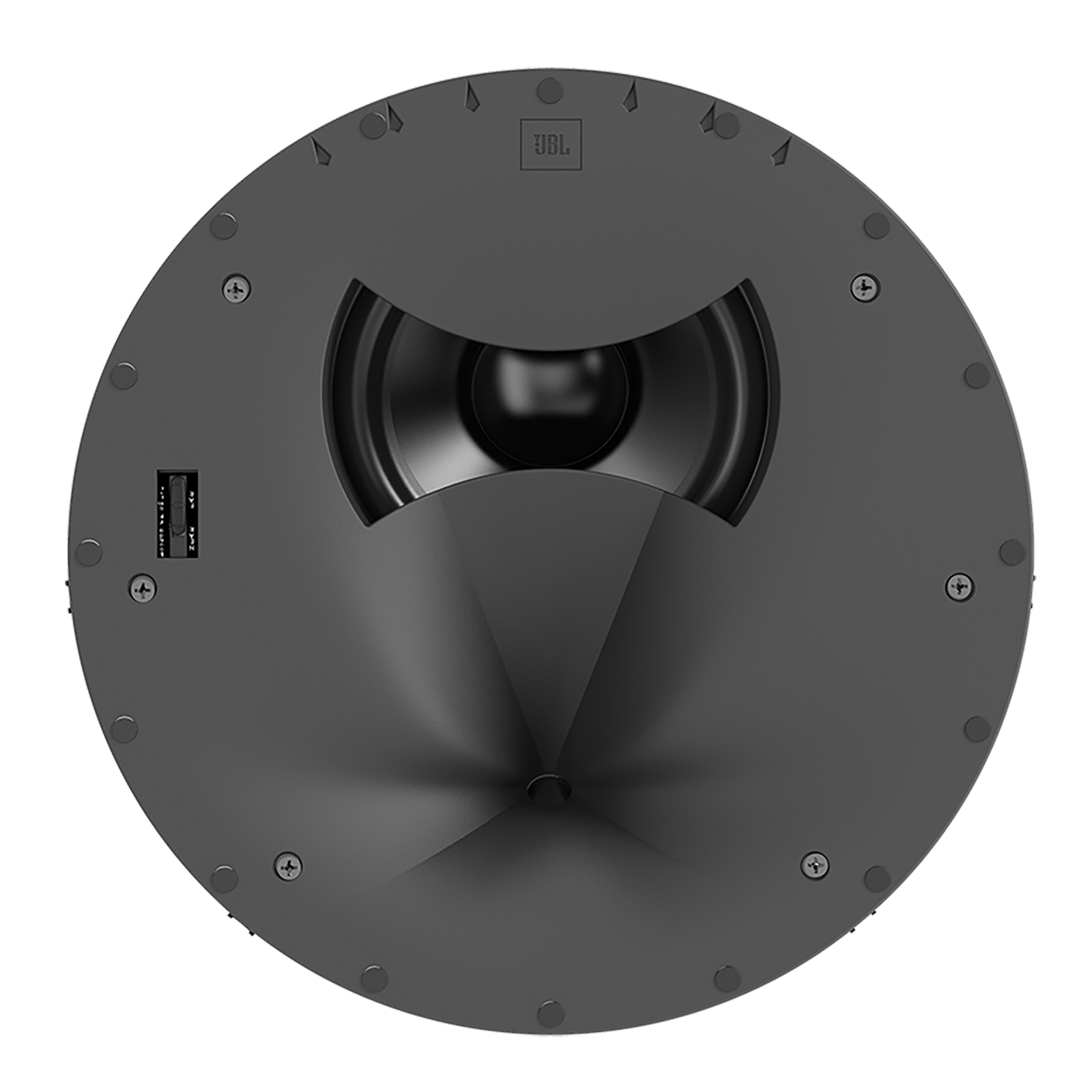

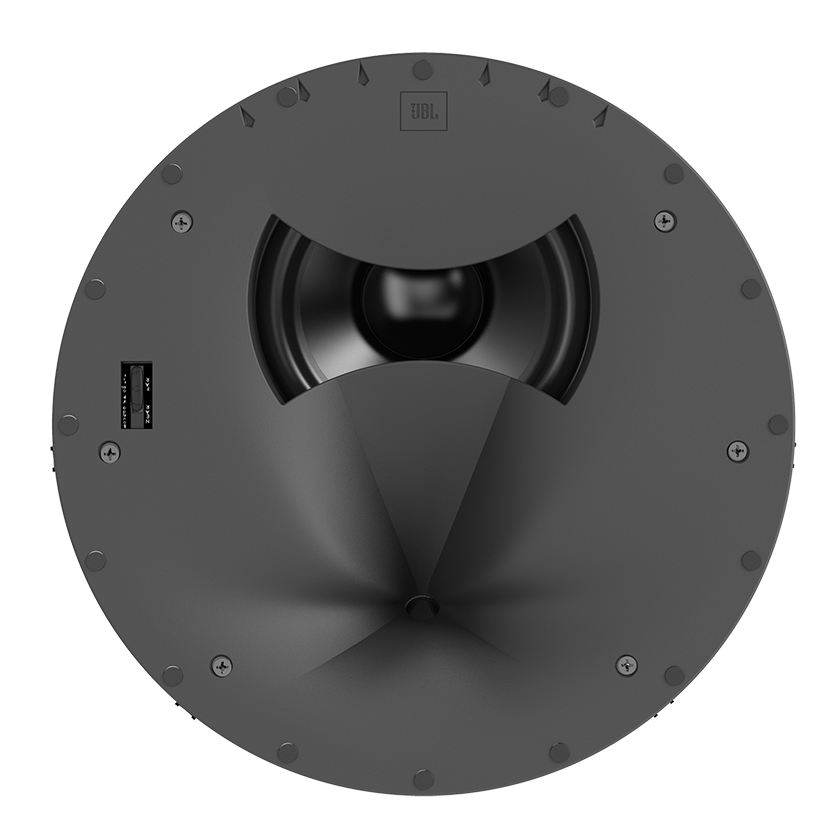

    Тонколона JBL Synthesis SCL-5, изглед отпред без решетка, мидбасът горе и HDI роговият вълновод долу

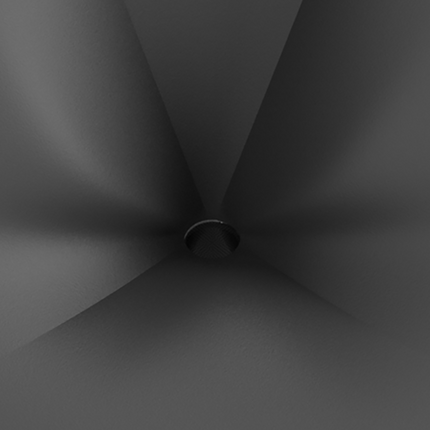

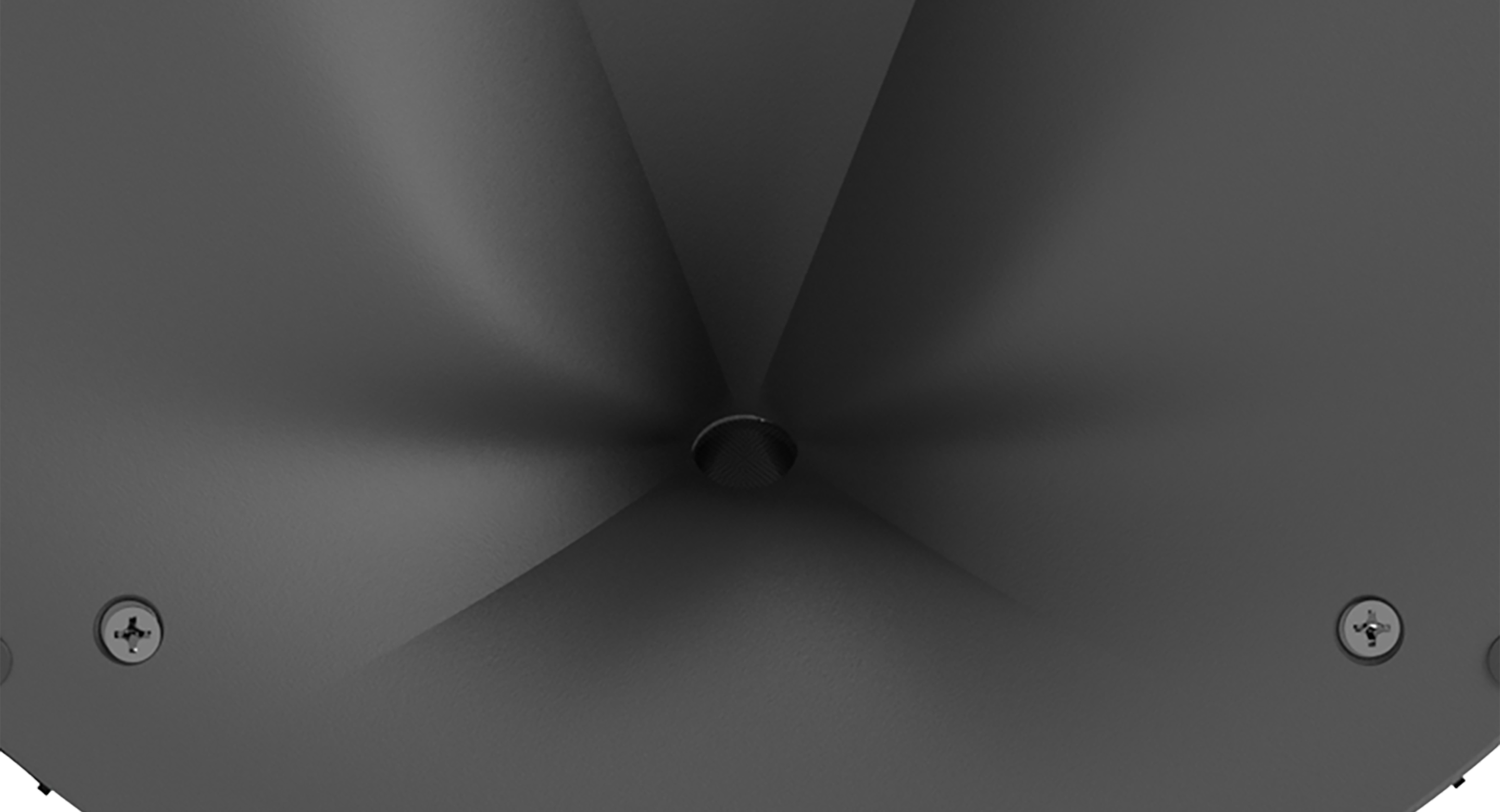

    Защо рупорът е извън центъра

    Нискочестотният драйвер не е в средата: той е в горната половина, под ъгъл, зад продълговата акустична апертура, а рупорът заема цялата долна половина. Наклонената на 45 градуса централна ос на диаграмата на покритие е онова, което позволява на тонколона, монтирана наравно в равен таван, да се държи така, сякаш е насочена към зоната за слушане. Пластината на левия ръб е единственият орган за управление: превключвател с две положения, който компенсира близка стена.

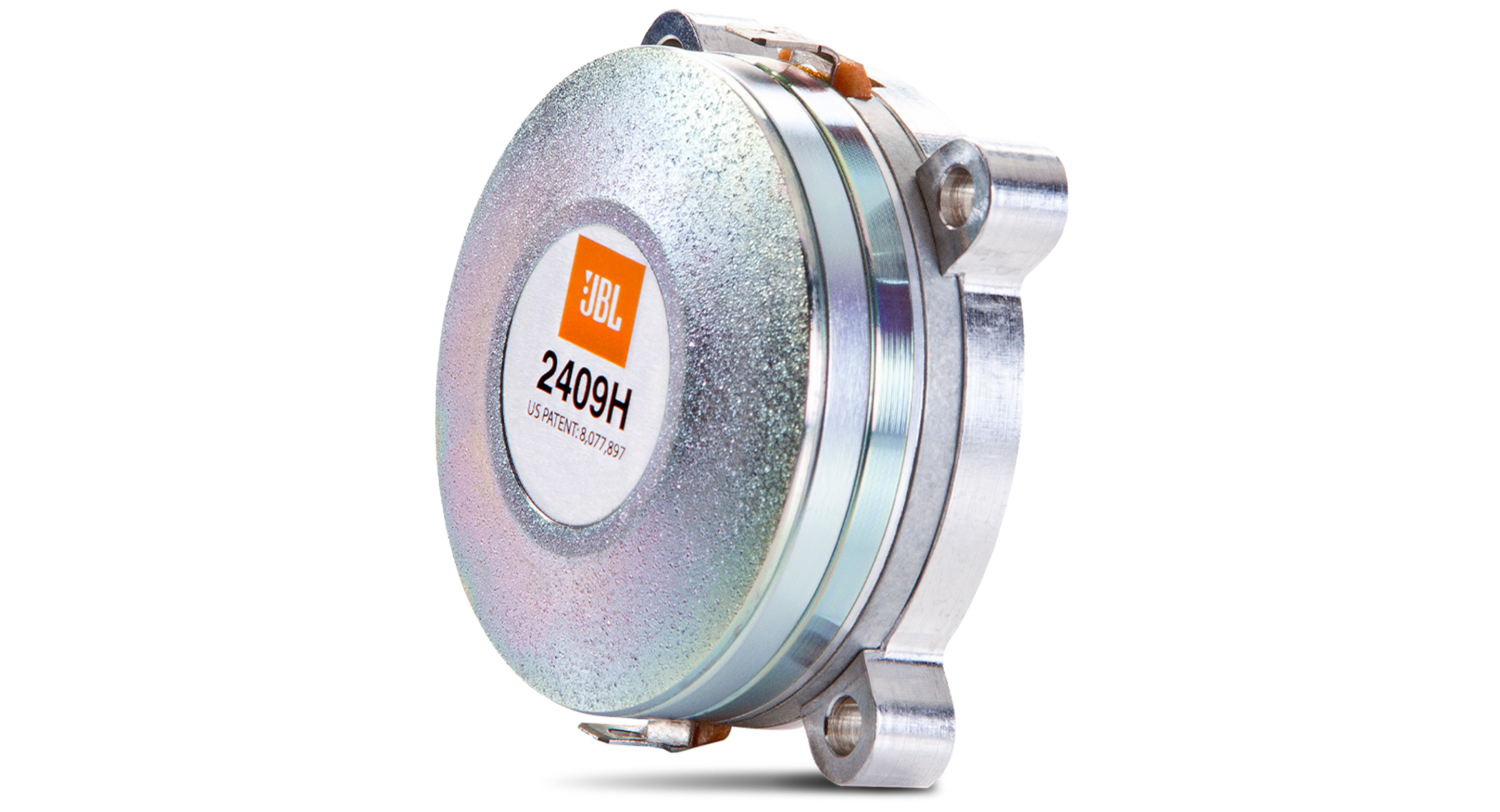

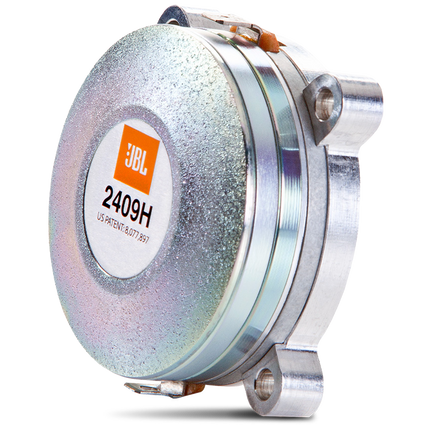

    • Компресионен драйвер от 1 инч, 2409H, с пръстеновидна мембрана от Teonex
    • Патентован изместен рупор High-Definition Imaging, US Patent 8,077,897, отпечатан върху драйвера

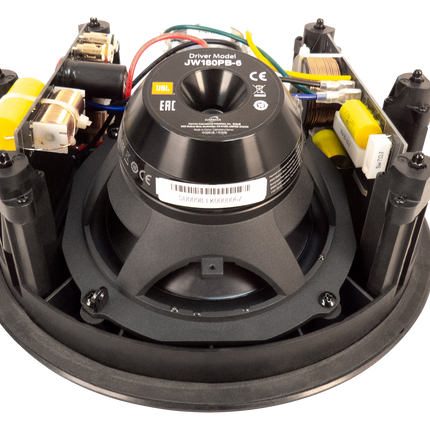

    • Нискочестотен драйвер от 7 инча, конус Aluminum Matrix върху лята рамка, код JW180PB-6
    • Кросоувър при 1575 Hz; 6 ома; 86 dB при 2,83 V и 1 м

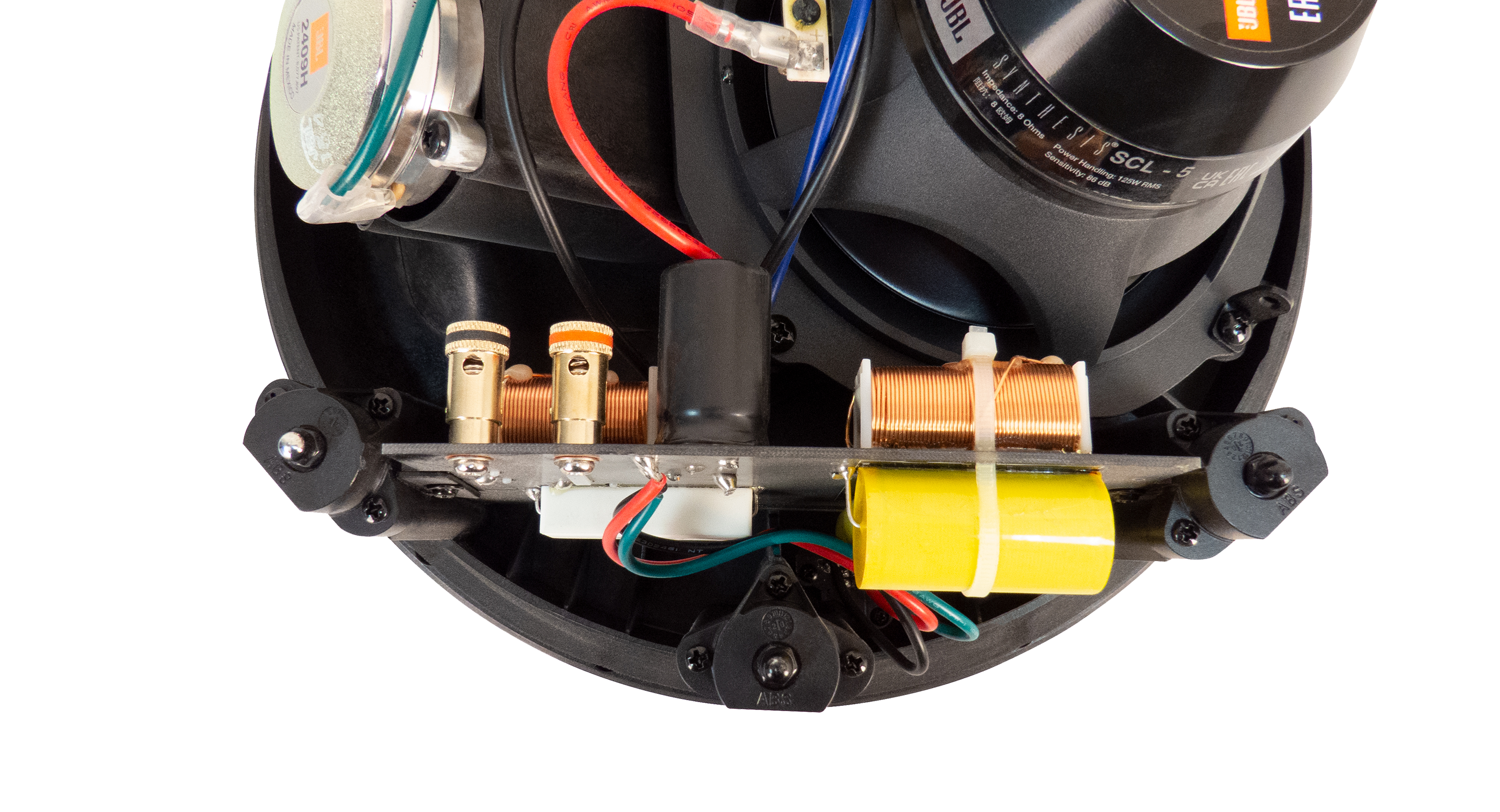

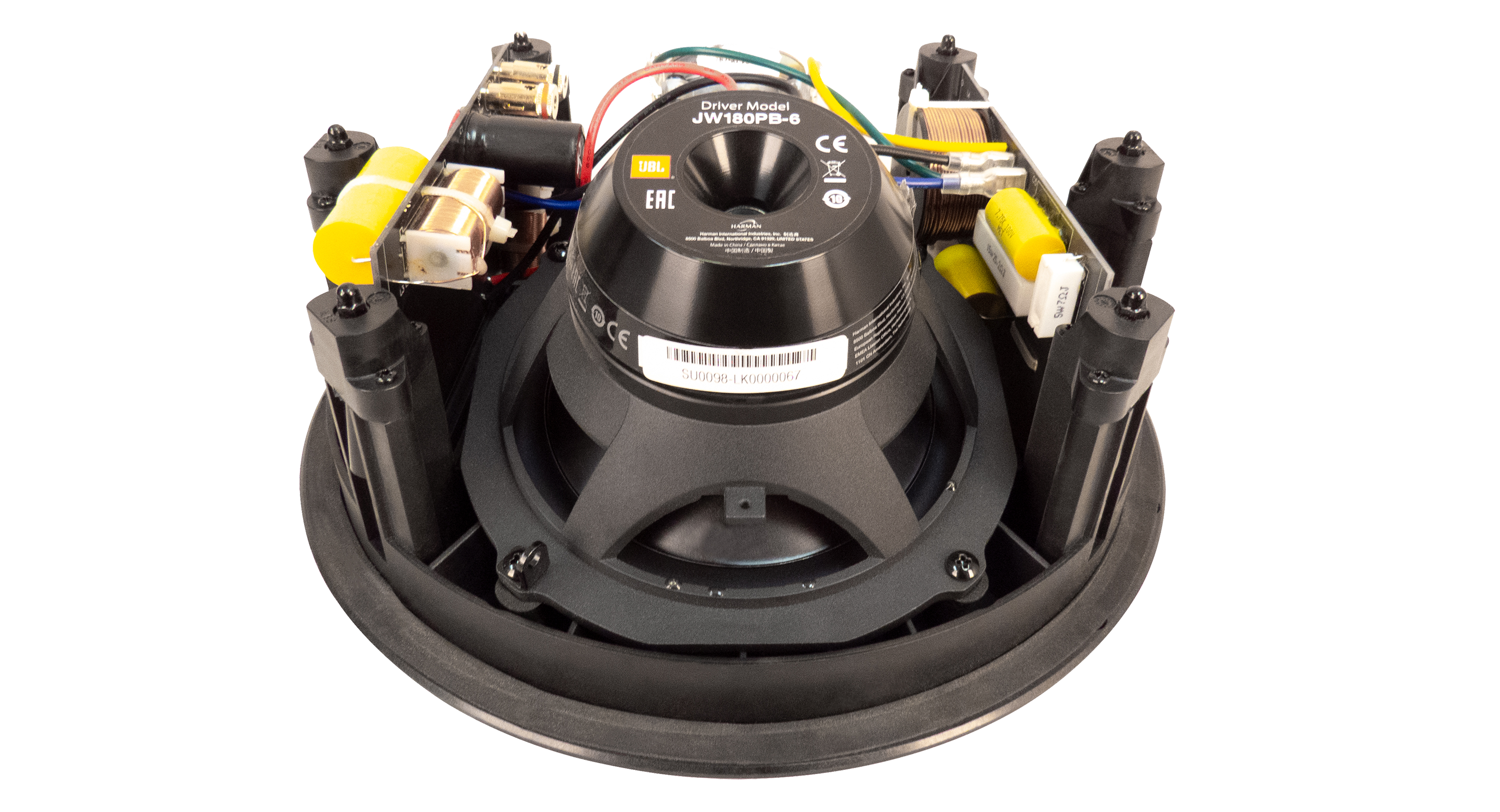

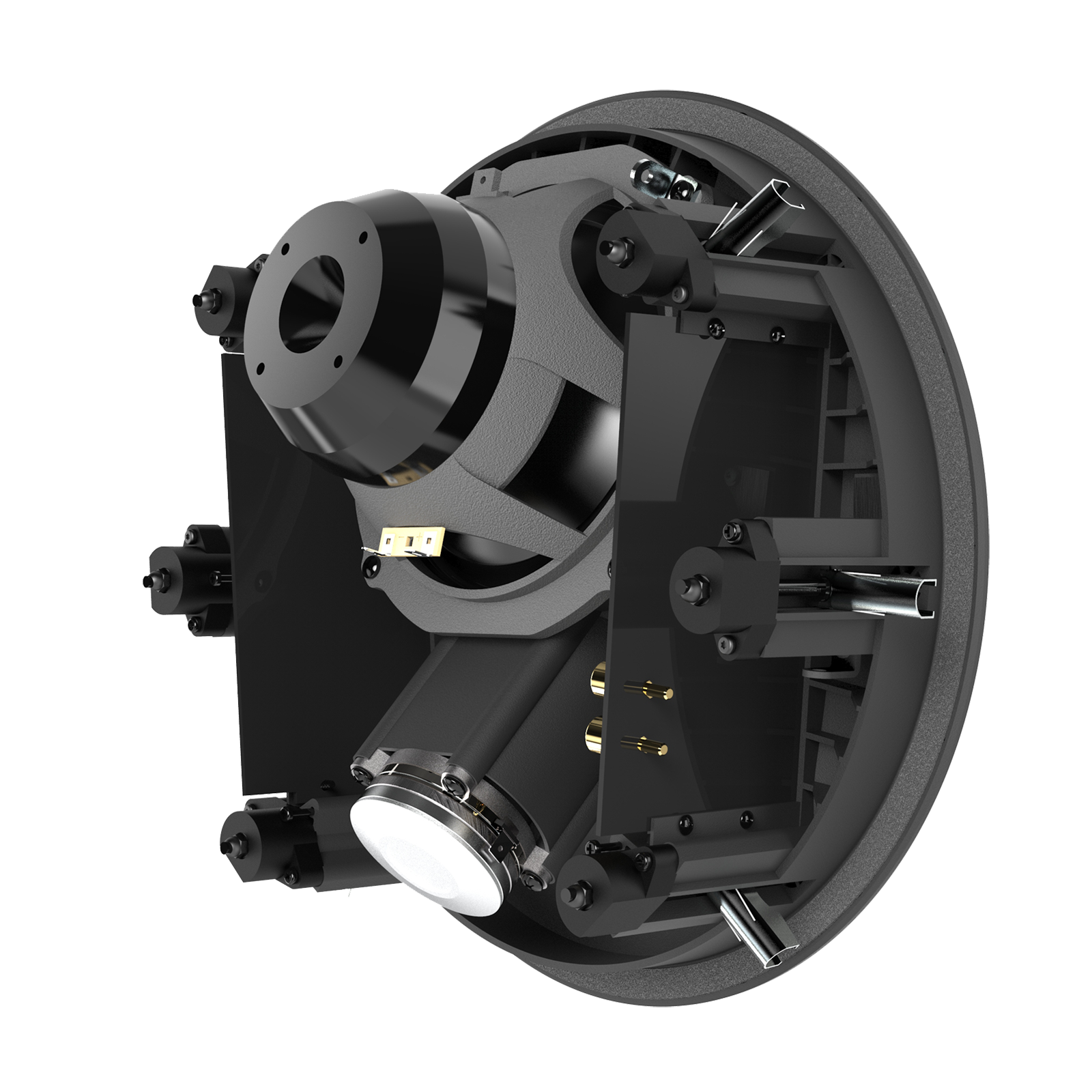

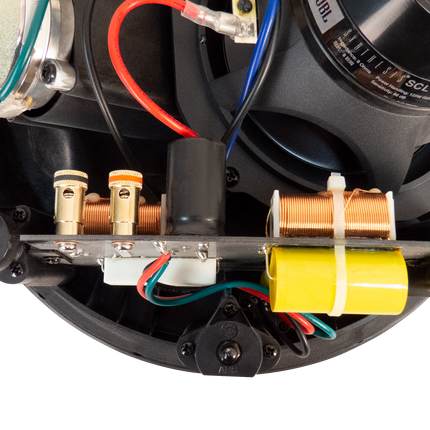

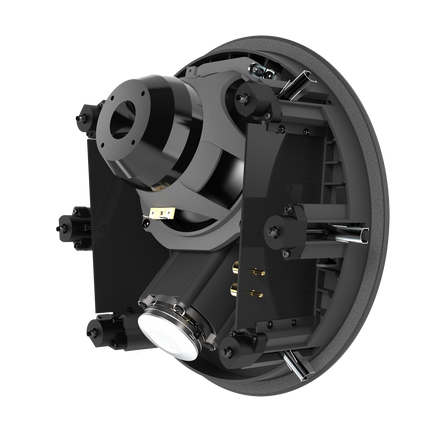

    Отвореният гръб на JBL Synthesis SCL-5 с видими магнит на мидбаса, компресионен драйвер и позлатени клеми

    Как всъщност изглежда отворен гръб

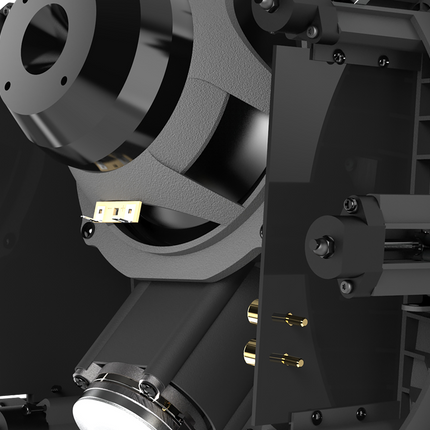

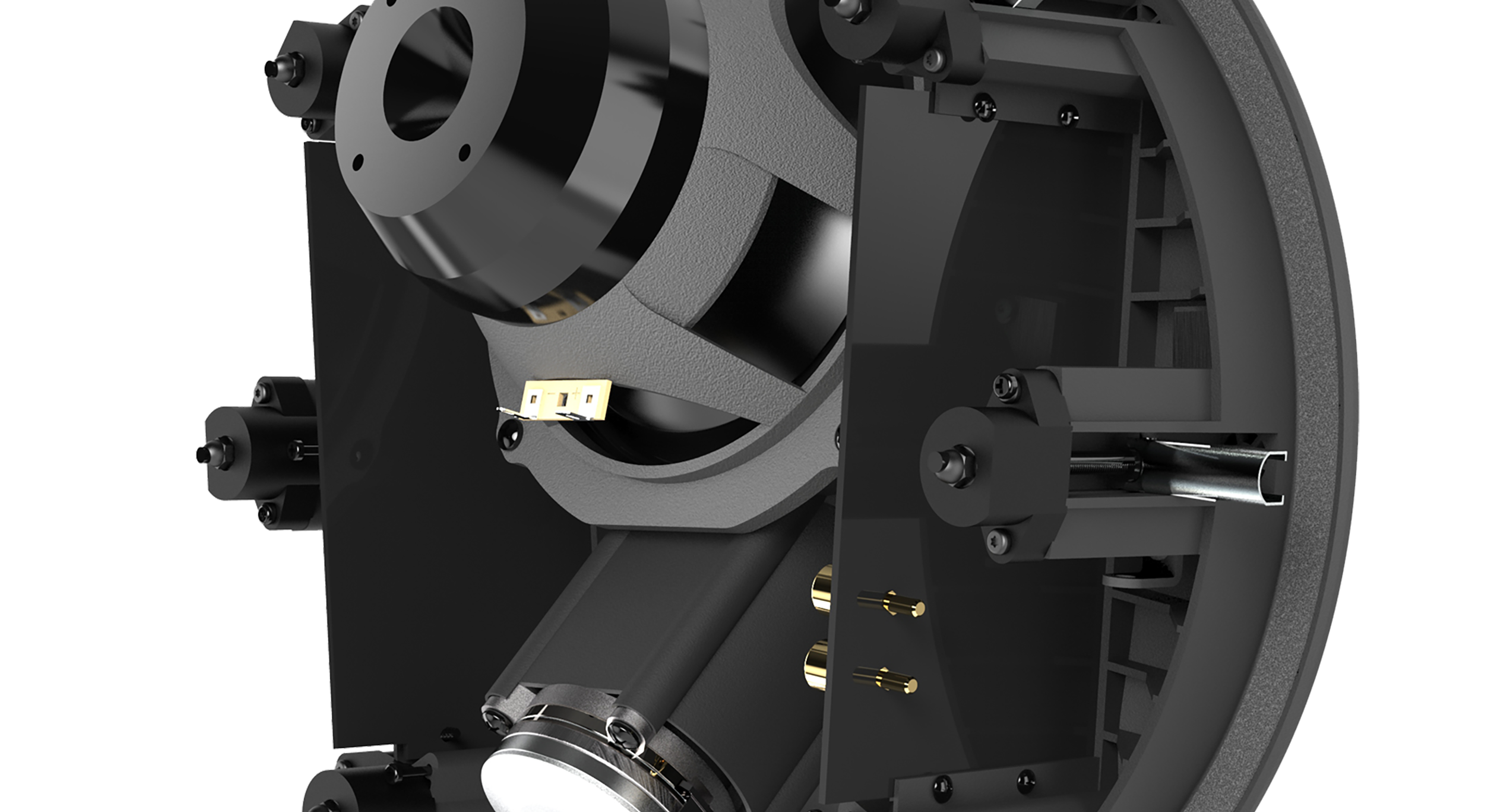

    Това е целият гръб на тонколоната: магнитът на нискочестотния драйвер, ясно наклонен спрямо равнината на преградата, компресионният драйвер долу и платката на кросоувъра с бобина с въздушна сърцевина и две позлатени пружинни клеми. Четири щипки стоят по периферията, прибрани за поставяне. Всичко, което виждате тук, попада в кухината на тавана, затова ръководството изисква проверка за препятствия преди всяко рязане.

    • Без задна кутия: кухината на тавана е корпусът
    • Една двойка позлатени пружинни клеми; без bi-wiring и без bi-amping
    • Ако задна кутия е неизбежна, минимум 9 литра, от трета страна
    • Препоръчана мощност на усилвателя от 25 до 125 W RMS при 6 ома

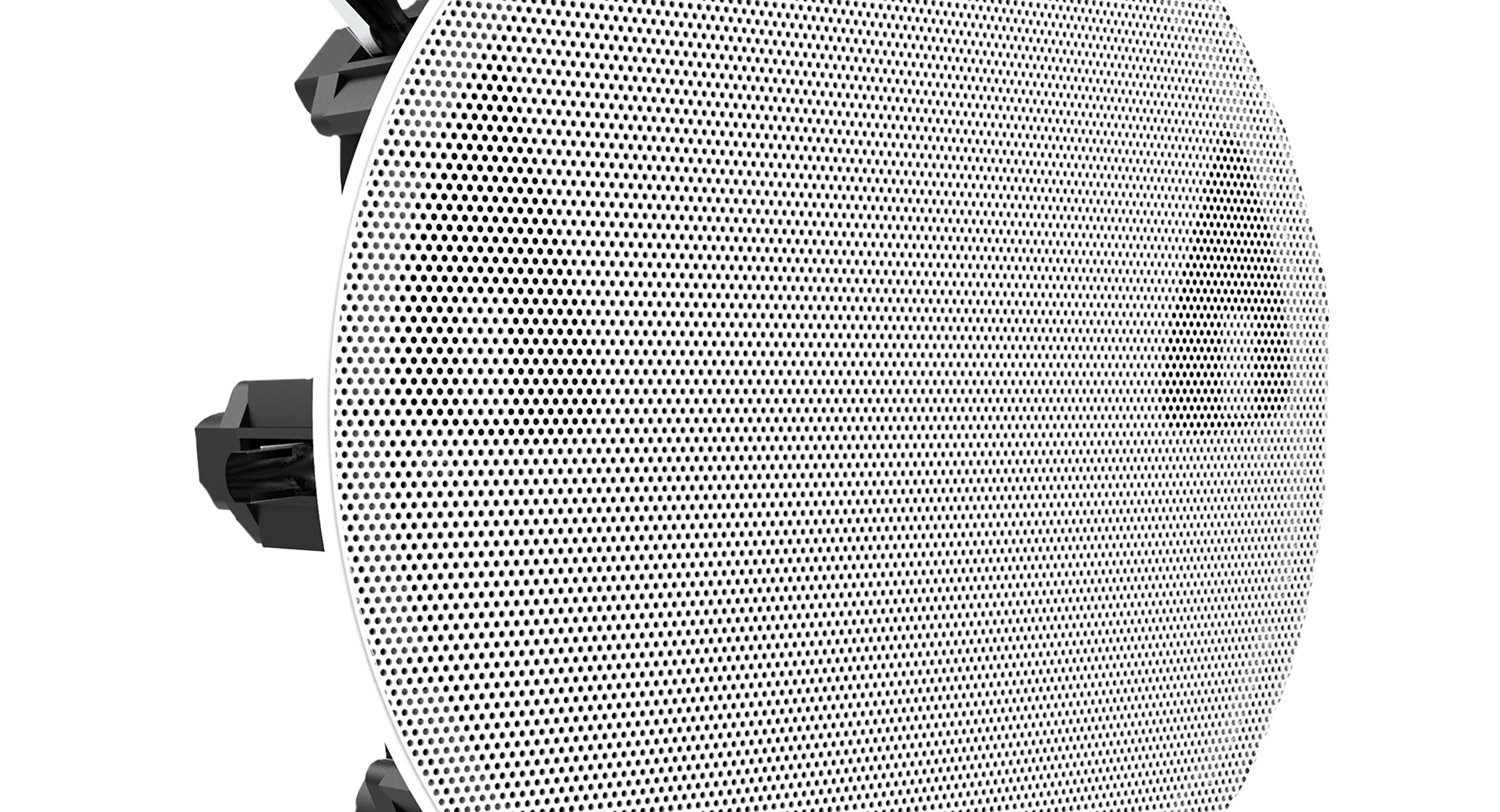

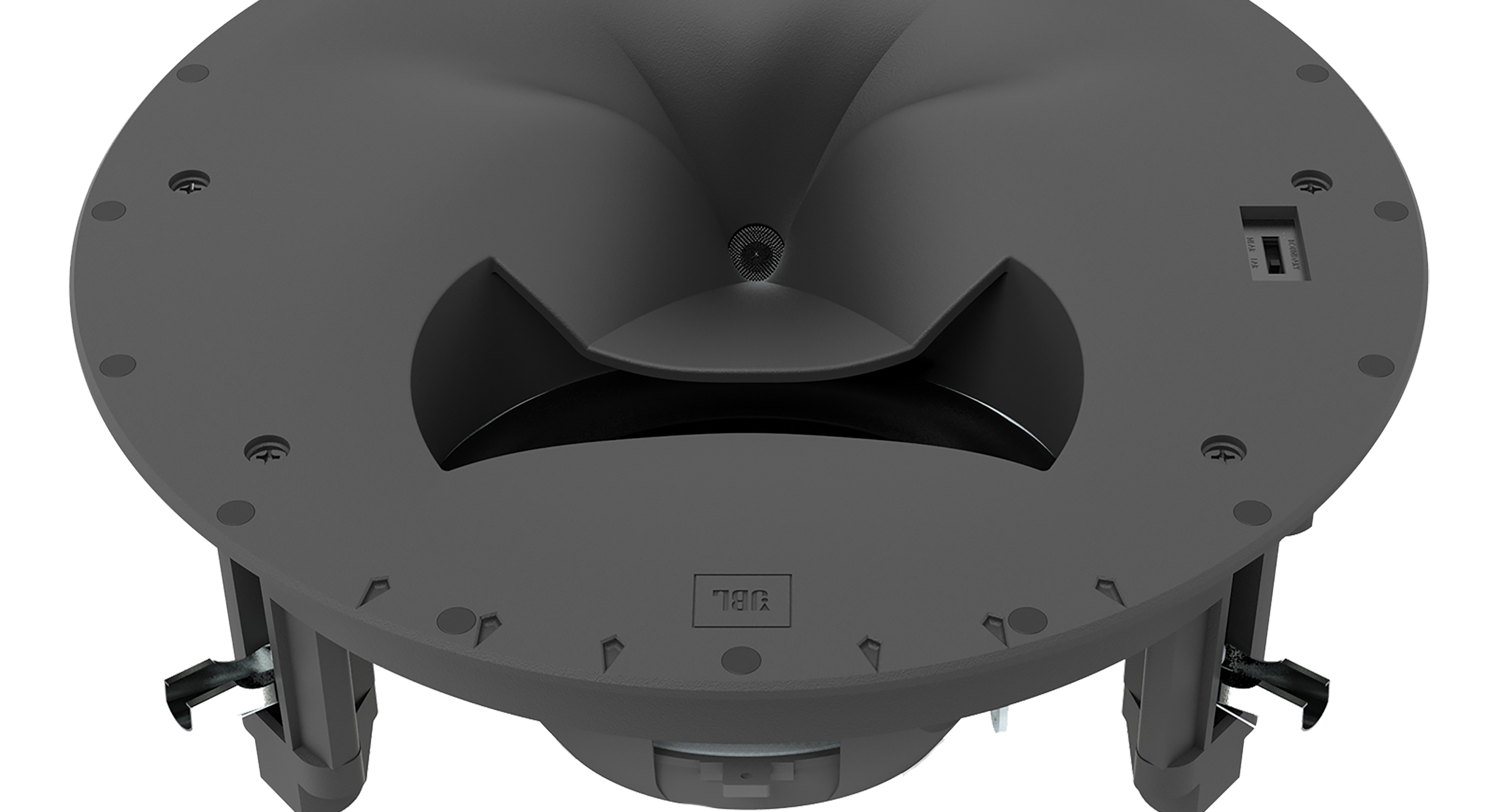

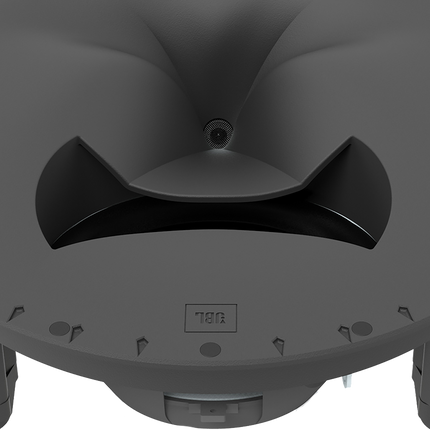

    JBL Synthesis SCL-5 от нисък ъгъл, с разширения рогов вълновод и фиксиращите щипки

    Разстоянието, което никой не измерва

    Отворът е 285 мм, а дълбочината на вграждане 141,8 мм. Ръководството изисква още поне 19 мм свободно пространство между ръба на приложения шаблон и всяка греда или препятствие, защото заключващите щипки се завъртат навън, докато се затягат. Отвор, който пасва, но опира в греда, няма да стегне както трябва. Таванният материал трябва да е с дебелина между 13 и 51 мм и да може да носи тежестта. Шаблонът се доставя в кутията, а щипките държат тонколоната сама в отвора, докато и двете ви ръце са свободни за винтовете.

    • Отвор 285 мм; дълбочина на вграждане 141,8 мм зад повърхността на тавана
    • Таванен материал с дебелина от 13 до 51 мм, способен да носи тежестта
    • Поне 19 мм свободно пространство около шаблона, спрямо гредите
    • Планка за обезопасяване към носещо въже, където местните норми го изискват
    45°наклон на осите на покритие, така че се насочва сама
    285 ммдиаметър на отвора, според официалния шаблон
    9 lминимална задна кутия, само ако кутия е неизбежна
    1брой в кутия; цената е за една тонколона

    Галерия

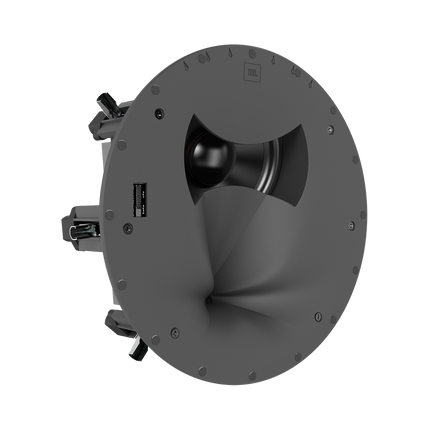

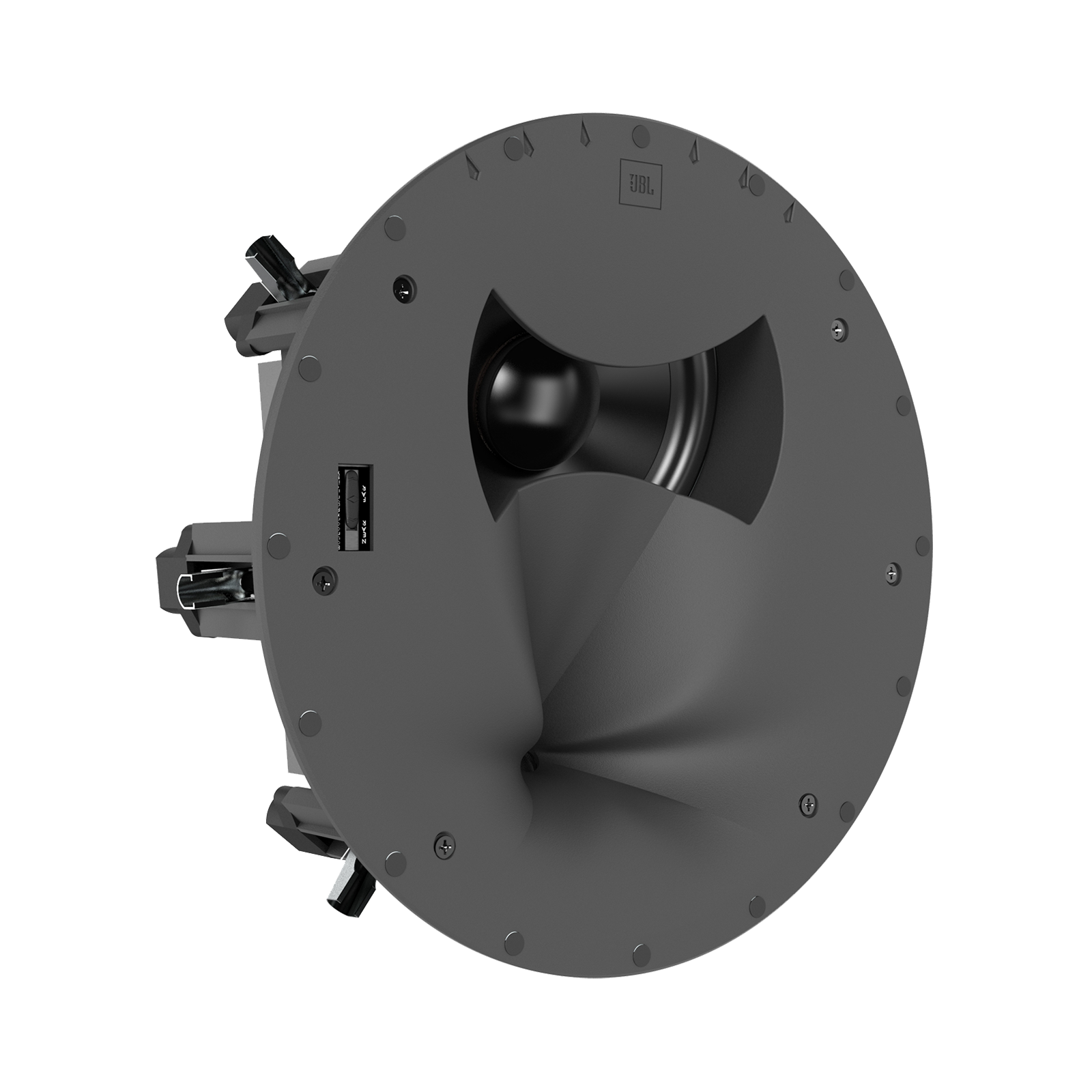

    Тонколона JBL Synthesis SCL-5 в три четвърти изглед, без решетка

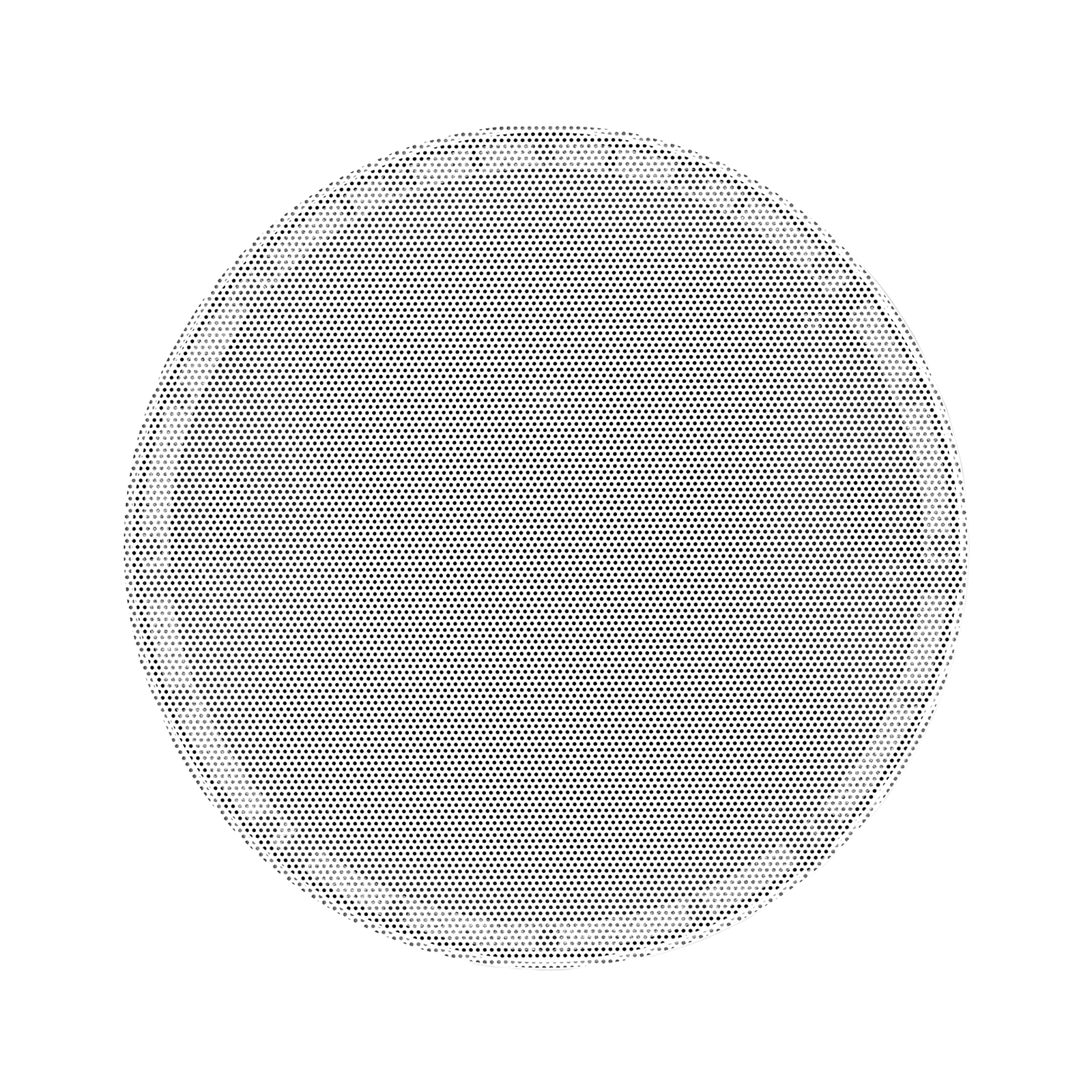

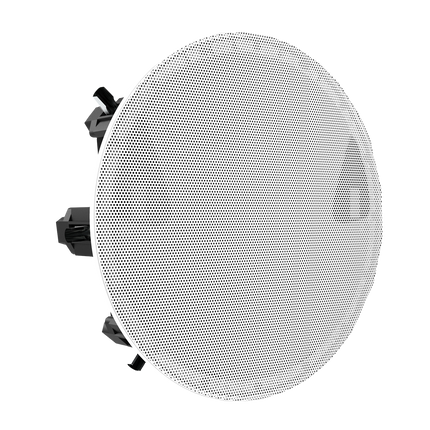

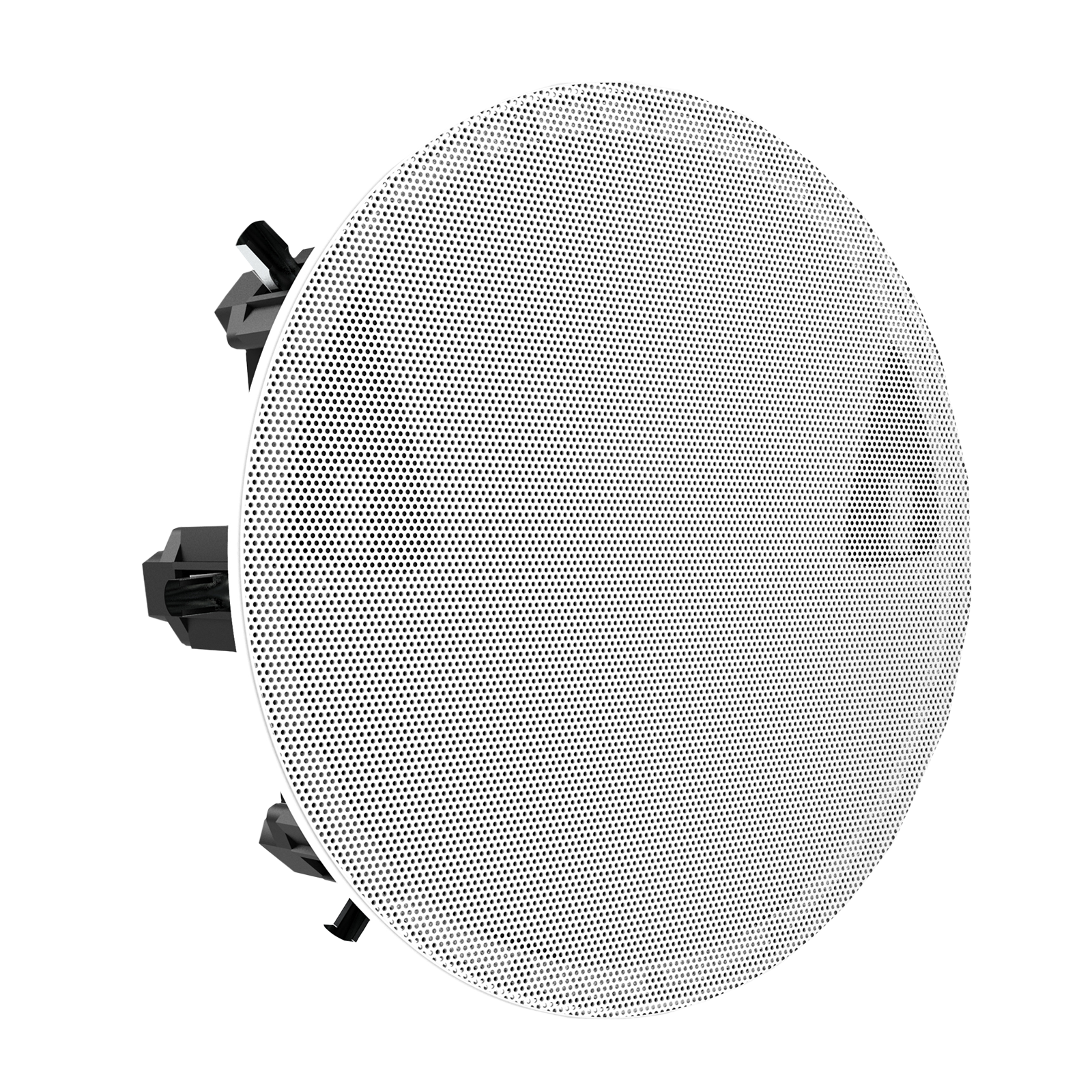

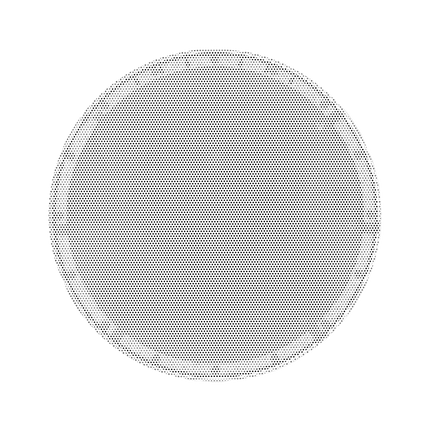

    JBL Synthesis SCL-5 с поставена кръгла решетка, изглед отпред

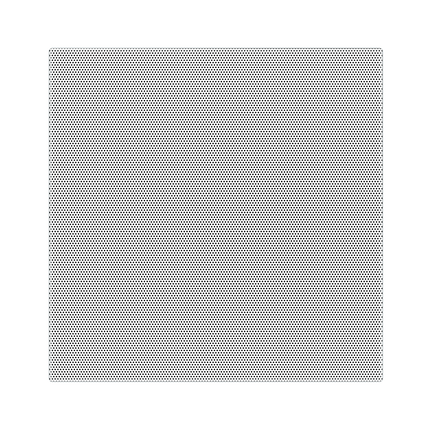

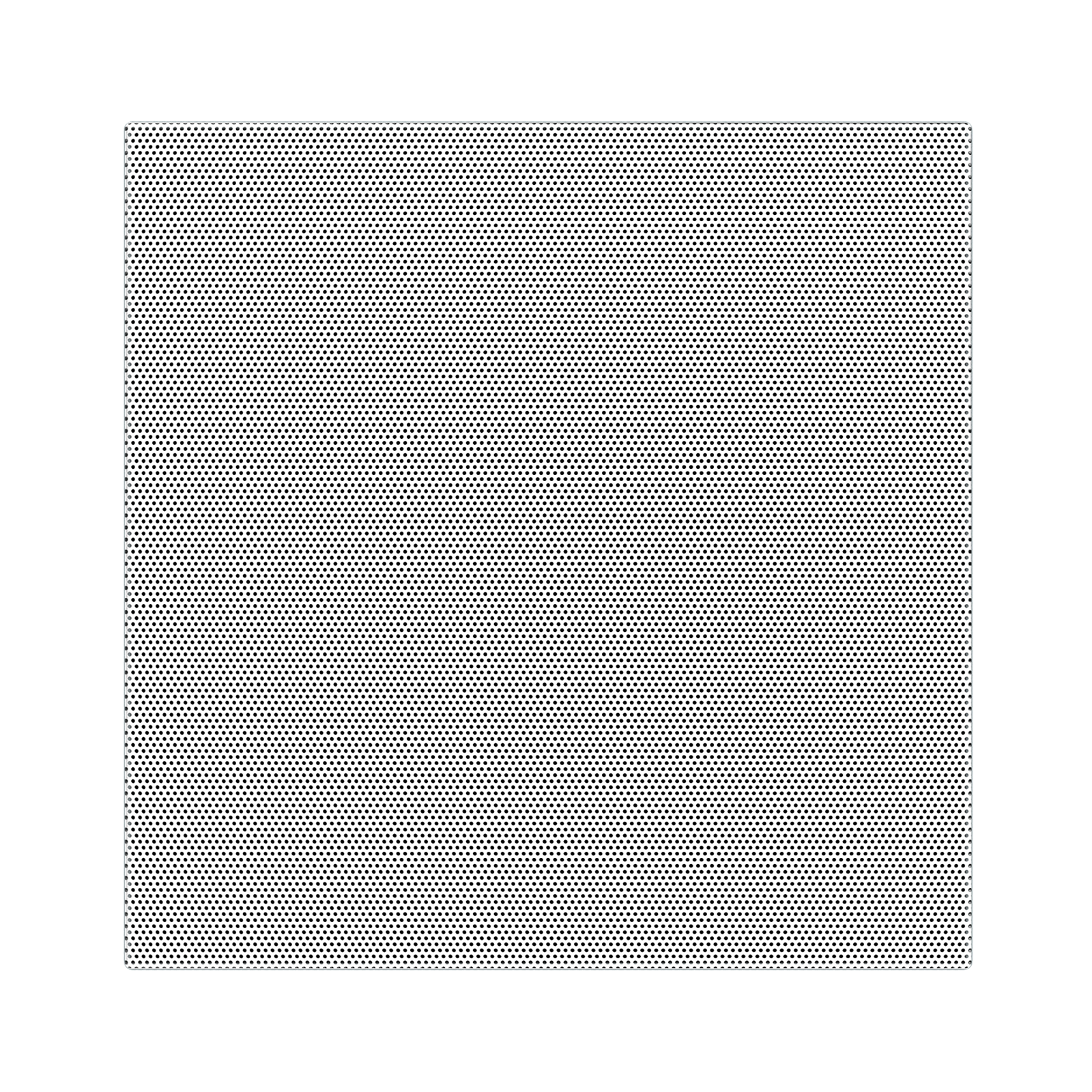

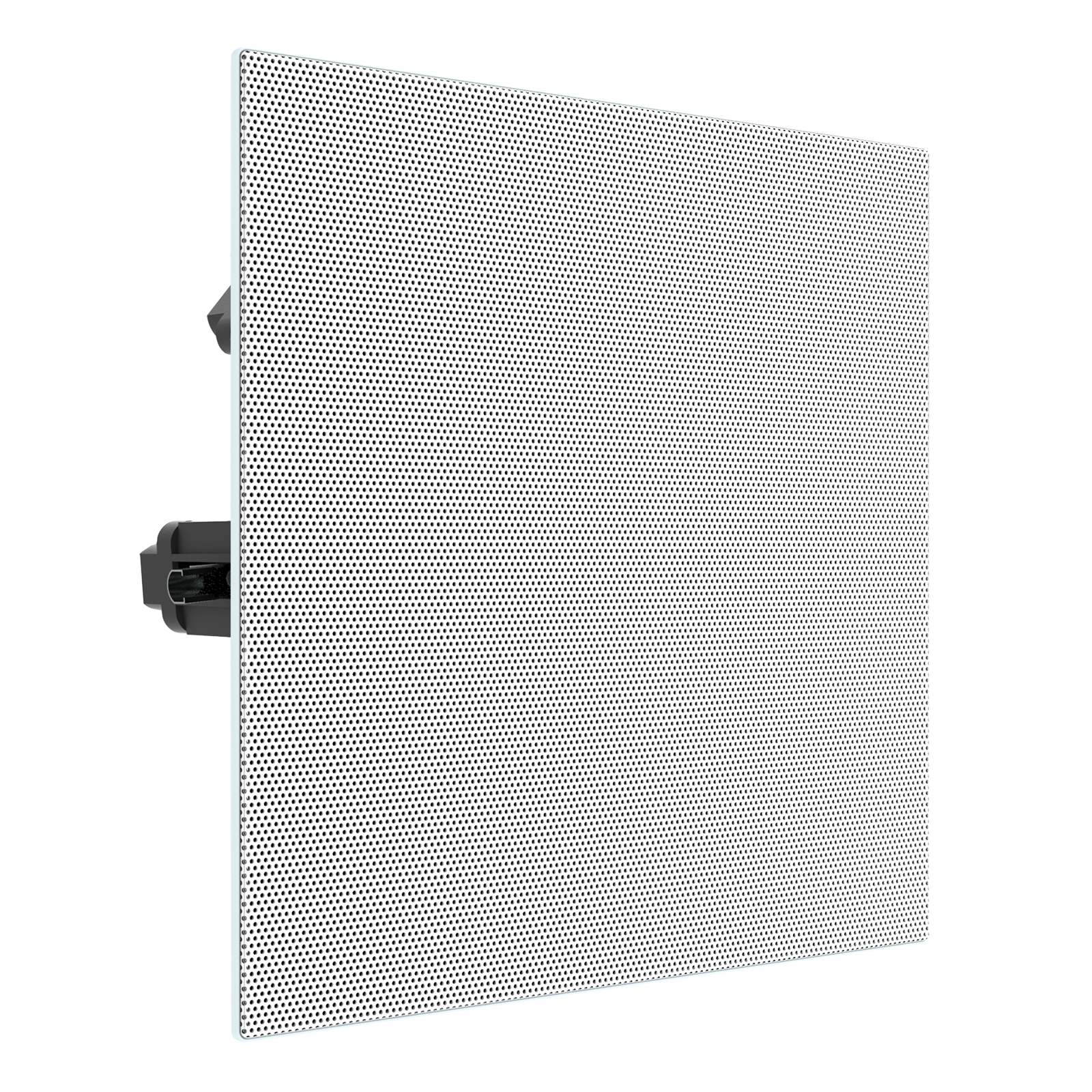

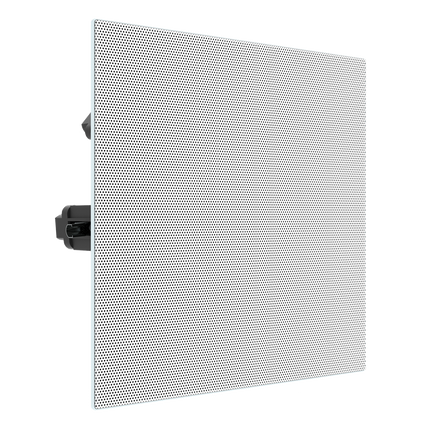

    JBL Synthesis SCL-5 с поставена квадратна решетка, изглед отпред

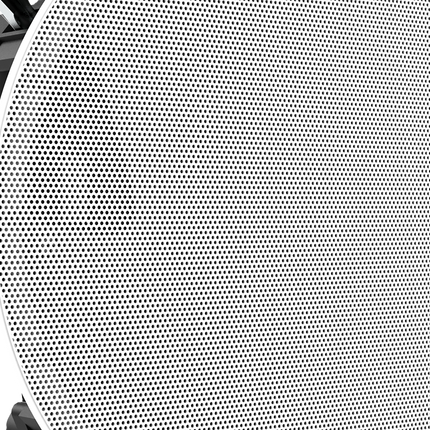

    Едно фабрично покритие. И двете решетки са в кутията — кръгла и квадратна — без видима рамка, с магнитно закрепване и предназначени да бъдат боядисани. Доставят се два резервни плата с предварително залепени дунапренени подложки, които пречат на квадратната решетка да вибрира в тавана.

    Често задавани въпроси

    Нуждае ли се от задна кутия и какво става при нисък таван?

    Не. JBL я проектира като продукт с отворен гръб, монтиран директно в таванната кухина, и заявява изрично, че точно там звучи оптимално. Заден корпус се добавя само ако друго го налага — звук, който преминава в помещението отгоре, или местна норма — и тогава JBL иска минимум 9 литра, за да не се влоши разширението в ниските честоти. JBL Synthesis не произвежда такава кутия.

    Какво всъщност прави изместеният вълновод и под какъв ъгъл?

    Насочва звука, без да местите тонколоната. Покритието от 60 градуса вертикално се измерва от ос, наклонена на 45 градуса, а не от вертикалата. Обикновената таванна тонколона стреля право надолу; тази стои равно и изпраща енергията си към местата за сядане.

    Какъв отвор и каква дълбочина изисква?

    Отвор с диаметър 285 мм, дълбочина на вграждане 141,8 мм и таван с дебелина между 13 и 51 мм. Оставете и 19 мм свободни около шаблона, спрямо гредите: без тях заключващият механизъм не може да се завърти напълно и тонколоната влиза в отвора, но не се захваща.

    Какво усилване изисква и мога ли да я използвам като височинен канал?

    Пасивна е и изисква собствен усилвателен канал: 25 до 125 W RMS при 6 ома. Проверете импеданса на усилвателя — 6 ома са, не 8. Да, може да се използва като височинен канал; техническата листовка я предвижда еднакво за височинен канал, за вграден в тавана ляв-централен-десен и за съраунд.

    Може ли решетката да се боядисва?

    Да, и двете решетки се доставят небоядисани и JBL ги проектира да бъдат боядисани. Първо свалете плата от гърба, използвайте спрей боя в тънък слой и пазете перфорациите свободни.

    Цената за една тонколона ли е, или за двойка?

    Само за една — JBL продава на брой. Преден фронт от три канала означава три броя, а конфигурация 5.1.4 изисква четири за височинните позиции.

    Какво има в кутията и какво е CB10?

    Една тонколона, една кръгла и една квадратна решетка, шаблон за изрязване, ръководството за бърз старт и два резервни плата. CB10 е рамка за предварителен монтаж при ново строителство, поставяна преди гипсокартона; продава се отделно.

    Пълни спецификации

    Числата по-долу идват от официалната техническа листовка на JBL Synthesis и са кръстосано проверени с ръководството за употреба, с quick specs, с ръководството за бърз старт и с оразмерения CAD чертеж; минималният обем на корпуса идва от техническия бюлетин на JBL Synthesis. Размерите и теглото са на брой, а тонколоната се продава на брой. Там, където JBL не публикува стойност, това е казано, а не попълнено.

    Драйвери и акустика
    Типпасивна двулентова тонколона за вграждане в таван, обявена за височинен канал, LCR в тавана и съраунд
    Високочестотен драйверкомпресионен драйвер 2409H от 1 инч (25 мм), пръстеновидна мембрана от Teonex, патентован
    Вълноводпатентован изместен рупор High-Definition Imaging
    Нискочестотен драйвернаклонен драйвер от 7 инча (180 мм), конус Aluminum Matrix върху лята рамка, код JW180PB-6, зад вълноводна акустична апертура
    Честота на кросоувъра1575 Hz
    Честотен обхватот 48 Hz до 32 kHz, минус 6 dB по оста, полупространство, безехово
    Чувствителност86 dB при 2,83 V и 1 м, полупространство, безехово
    Ъгъл на покритие60 градуса вертикално (30 нагоре, 30 надолу, около ос, наклонена на 45 градуса) и 120 градуса хоризонтално, от 2 kHz до 10 kHz
    Разполагане извън остадо 60 градуса спрямо позицията на слушане, според производителя
    СертификацияJBL не публикува сертификация по Dolby, THX, DTS или IMAX за този модел
    Корпус, мощност и импеданс
    Тип на корпусаотворен гръб; кухината на тавана изпълнява ролята на корпус, без специална задна кутия
    Минимален обем на корпуса9 литра, само там, където корпус е неизбежен; доставя се от трета страна, не от JBL Synthesis
    Препоръчана мощност на усилвателяот 25 до 125 W RMS на канал
    Товароносимост по мощностJBL не публикува отделна стойност за товароносимост по мощност за този модел
    Номинален импеданс6 ома
    Тип на входаедна двойка позлатени пружинни клеми; без bi-wiring и без bi-amping
    Управлениеедин превключвател за близост с две положения; поставя се на NEAR под 0,6 м от стена
    Монтаж
    Диаметър на отвора285 мм
    Дълбочина на вграждане141,8 мм зад повърхността на тавана
    Дебелина на таванния материалот 13 до 51 мм и способен да носи тежестта на тонколоната
    Свободно пространство около отворапоне 19 мм от греди или други препятствия
    Разстояние от стенанад 0,6 м, където е възможно; под тази стойност превключвателят се поставя на NEAR
    Механизъм за закрепванепатентовани щипки Cat Claw, затягани отпред; само с малък въртящ момент, никога прекомерно
    Обезопасяванепланка за носещо въже, където местните разпоредби го изискват
    Рамка за предварителен монтажCB10, съвместима, продавана отделно; JBL не публикува отделна техническа листовка за нея
    Размери, покритие и съдържание
    Габаритни размери с решетка318 мм височина, 318 мм ширина, 151,9 мм дълбочина
    Размери на решеткитекръгла с диаметър 318 мм и квадратна 318 на 318 мм, и двете с дебелина 7 мм
    Решеткикръгла и квадратна, и двете включени, без видима рамка, магнитно закрепени, за боядисване
    Тегло3,9 кг на брой или 4,2 кг с поставена решетка
    Тегло при транспорт5,7 кг
    Продава се катоедин брой; обявената от JBL единица за доставка е брой
    Съдържание на пакетаедна тонколона, една кръгла и една квадратна решетка, един шаблон за изрязване, едно ръководство за бърз старт, два резервни плата
    Код на продуктаJBLSCL5
    Европейско съответствиедекларации на ЕС за съответствие по RoHS и за опаковките по PPWR, и двете изброяващи този модел
    Гаранция от производителя5 години, съгласно документацията на продукта

    Речник

    Компресионен драйвер — високочестотен преобразувател, чиято мембрана работи в малка камера и захранва рупор през тясно гърло, вместо да излъчва право в помещението като куполен драйвер. Стандартна практика в киното и в професионалния звук, защото се свързва ефективно и позволява на рупора да управлява посоката.
    Отворен гръб / infinite baffle — тонколона без собствен корпус, използваща кухината на стената или тавана като свой въздушен обем. При този модел това е предвиденият монтаж, а не компромис.
    Вълноводна акустична апертура — оформеният отвор в преградата пред наклонения нискочестотен драйвер, през който неговият звук достига помещението.
    Компенсация за близост — превключвател, който намалява нивото на ниските честоти, защото близка стена или връзка с тавана отразява допълнителна басова енергия обратно в помещението, което иначе би звучало натежало.
    Полупространство, безехово (2pi) — условието на измерване за тонколона, монтирана наравно в повърхност, тоест точно начинът, по който се използва таванен модел; стойности, измерени така, не се сравняват пряко с измервания на свободностояща тонколона.
