JBL Synthesis

SMA-8300

Многоканално крайно стъпало, 8 × 300 W, с мостов режим и пълен DSP, 2U

JBL Synthesis

SMA-8300

Многоканално крайно стъпало, 8 × 300 W, с мостов режим и пълен DSP, 2U

Форма

€7.154,95

Попитай за наличност

    • 8 канала по 300 W при 8 Ω
    • Мостово: 1200 W при 8 Ω
    • DSP с 8 ленти за всеки канал
    • 8 канала само в 2U рак
    • Настройка по мрежата, през браузър
    • Два порта Dante и AES67
    Технически спецификации
    • Усилвател на мощност в клас D с осем канала и мостов режим
    • 300 W/канал при 8 Ω, 600 W/канал при 4 Ω и 1200 W мостово при 8 Ω, с два активни канала и максимум 0,5% изкривяване
    • Товар 2,7–16 Ω на канал и 5,4–16 Ω мостово; захранване 220–240 V
    • Осем балансирани XLR входа, осем изхода за тонколони, Dante/AES67 и 12 V тригер
    • DSP при 96 кХц/32 бита, с 8 параметрични ленти на входа и изхода, кросоувър, LevelMAX и закъснение
    • THD: 0,02%; SNR: над 105 dB A-weighted; фактор на затихване над 1000; настройка през браузър

    Код на продукта: JBLSMA8300EU

    • 30 дни право на връщане
    • Гаранция месеца
    • Безплатна доставка за поръчки над 200 евро в България

    JBL Synthesis - Усилватели на мощност

    Осем канала по 300 W с мостов режим в две ракови единици

    SMA-8300 е усилвател за инсталации: осем канала в клас D, всеки с по 300 W в 8 Ω, със съседни двойки, свързваеми мостово до 1200 W, пълен DSP на всеки канал и управление през мрежа. Създаден е за системи JBL Synthesis, в които броят на каналите и мястото в рака тежат колкото и мощността.

    Накратко8 канала по 300 W в 8 Ω, с мостов режим по съседни двойки до 1200 WВграден DSP с 8-лентов еквалайзер, кросоувъри, 2 s закъснение и лимитери2U място в рак, 10,5 кг, максимум 550 W при 220-240 V

    SMA-8300 има осем еднакви канала по 300 W в 8 Ω, като всяка съседна двойка - 1 с 2, 3 с 4, 5 с 6, 7 с 8 - може да бъде свързана мостово за 1200 W в 8 Ω. Така един канал за височина и субуфер могат да се захранват от едно и също шаси, без втори специализиран усилвател. Двойките са отпечатани върху задния панел, между клемите. Стойностите на мощността се обявяват при два задействани канала и не повече от 0,5% хармонични изкривявания. Всеки канал разполага поотделно на входа и на изхода с осемлентов параметричен еквалайзер, кросоувър филтри, до две секунди закъснение и лимитери LevelMAX, всички работещи на 96 kHz в 32-битова плаваща запетая. Подравняването на говорителите във времето, тяхната защита и корекцията на вградена в стена колона се извършват в усилвателя, а не във външен процесор.

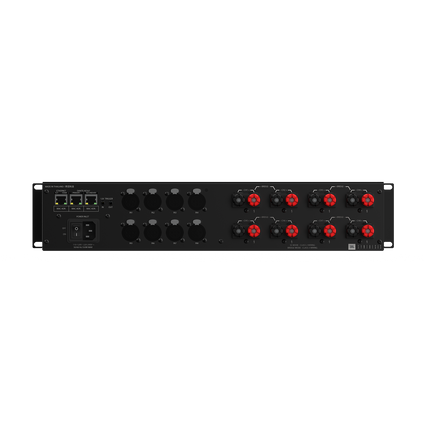

    Заден панел на JBL Synthesis SMA-8300 с осем XLR входа, осем двойки клеми и мрежови портове

    Какво показва задният панел

    Осемте балансирани XLR входа са означени IN1-IN8 на два реда, а вдясно от тях са осемте двойки клеми, CH1-CH8, които приемат кабел 10 AWG, накрайници или банани. Отпечатаните скоби „+ BRIDGE -" отбелязват двойките, които могат да се свържат мостово. Входът IEC има физически прекъсвач, а етикетът до него посочва диапазона на напрежението и максималната консумация.

    • Три порта RJ45: един за мрежа, управление и наблюдение, два за Dante/AES67, основен и резервен
    • Тригер 12 V, един вход и един изход, на мини-жак 3,5 мм
    • Импеданс на товара между 2,7 и 16 Ω на канал, съответно между 5,4 и 16 Ω мостово
    • Режимът на постоянно напрежение, 70 V или 100 V, е достъпен само при свързани мостово канали

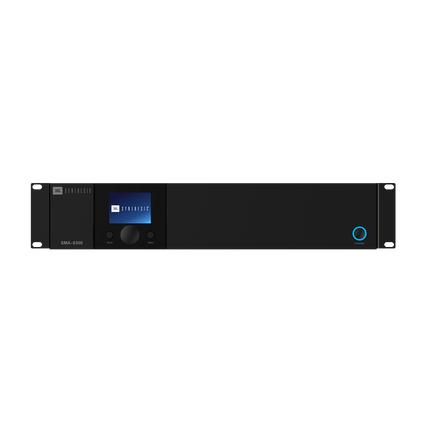

    Преден панел на JBL Synthesis SMA-8300 с цветен дисплей и въртящ се бутон

    Обработка и пускане в експлоатация

    Усилвателят се настройва или от цветния дисплей отпред, с въртящия се бутон, или от браузър през мрежата. Производителят препоръчва втория начин за инсталации, защото параметрите са много: на всеки канал осем ленти параметричен еквалайзер на входа и още осем на изхода, с честоти от 20 Hz до 22 kHz, усилване плюс-минус 20 dB и Q между 0,10 и 10.

    • Типове филтри: bell, low-shelf, high-shelf, нискочестотен и високочестотен от първи и втори ред, all-pass от първи и втори ред
    • Библиотека с настройки за колони, избираеми по марка, пазар, серия, модел и приложение
    • Лимитери LevelMAX, включително термично ограничаване; производителят не препоръчва ръчна настройка
    • Управление по IP на порт 8000 и включване чрез Wake on LAN, за системи за автоматизация
    8 x 300 Wв 8 Ω, при два задействани канала
    1200 Wмостово в 8 Ω, при една задействана зона
    2Uв 19-инчов рак, 10,5 кг
    550 Wмаксимална консумация, под 1 W в готовност

    Галерия

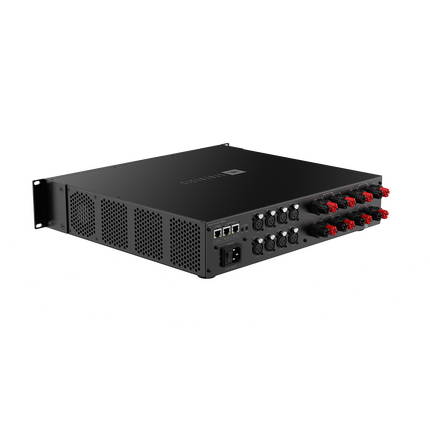

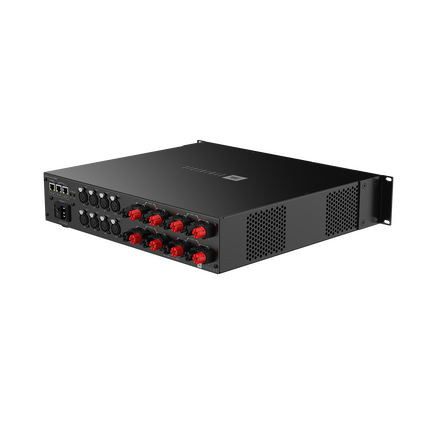

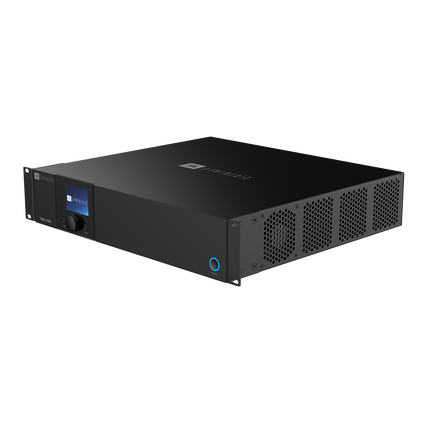

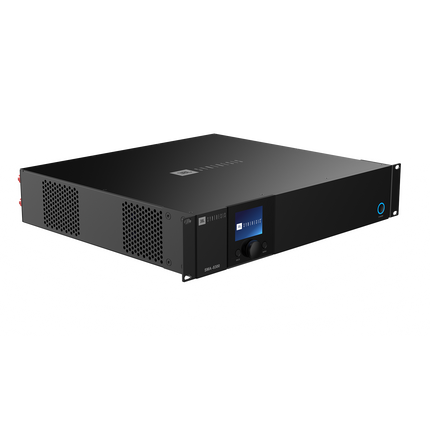

    SMA-8300 в перспектива отпред-отлявоSMA-8300 отзад-отляво с клемите и захранващия входSMA-8300 в предна проекция с видими странични вентилационни отвориSMA-8300 отзад-отдясно

    Производителят предлага само едно покритие - черно. Изображенията са официалните визуализации на JBL Synthesis.

    Често задавани въпроси

    Как се прави мостовото свързване и кои двойки могат да се комбинират?

    Само съседни двойки: 1 с 2, 3 с 4, 5 с 6 и 7 с 8; канали 2 и 3 не могат да се комбинират. Двойките са означени на задния панел със скоби „+ BRIDGE -", а активирането става от менюто или от уеб интерфейса, в Output Setup. При свързването плюсът на колоната отива към плюсовата клема на левия канал, а минусът към минусовата на десния. В мостов режим минималният импеданс се повишава от 2,7 на 5,4 Ω.

    Какви импеданси поддържа?

    Между 2,7 и 16 Ω на канал при нормална работа и между 5,4 и 16 Ω в мостов режим. Ако към един и същ изход са свързани няколко колони, последователно или паралелно, общият импеданс трябва да остане в тези граници; проверете преди свързването.

    Колко място в рака заема и какво охлаждане изисква?

    Две ракови единици, в стандартен 19-инчов рак. Охлаждането е принудително, със страничен въздушен поток, а не отпред назад: между страните на усилвателя и стените на рака трябва да останат поне 5,1 см, а празните места се затварят със слепи панели. Максималният шум на вентилатора е 51 dBA на един метър, тоест ракът няма място в стаята за слушане.

    DSP-то настройваемо ли е, или има само предварителни настройки?

    Напълно настройваемо, на всеки канал поотделно. Осемлентов параметричен еквалайзер преди кросоувъра и още осем след него, високочестотни и нискочестотни филтри, до 2000 ms закъснение на входа и още 2000 ms на изхода, плюс лимитери. Има и библиотека с готови настройки за колони, избираеми по марка, серия и модел. Конфигурациите се запазват като предварителни настройки на уреда.

    Включени ли са Dante и AES67?

    Не. Уредът се доставя „Dante Ready": портовете RJ45 са налице, но активирането изисква лиценз Dante, закупен отделно, чрез инструмента Dante Activator в Dante Controller версия 4.5 или по-нова. До активирането мрежовите канали не се показват в интерфейса на усилвателя, тоест лицензът трябва да се предвиди отделно в бюджета.

    Какви протоколи за управление приема?

    Настройката и наблюдението се извършват от браузър през мрежата. За автоматизация има протокол за управление по IP на порт 8000, с команди HTTP. В режим на готовност управлението по IP е изключено, затова се препоръчва режим „Always On" или „Signal Sense" с включен Wake on LAN. Има и тригер 12 V, с вход и изход, за верижно включване на няколко уреда.

    Продава ли се поотделно?

    Да. Цената и заглавието се отнасят за един усилвател с осем канала. Ако инсталацията изисква повече канали, отколкото има един уред, се купуват няколко броя, а включването им може да се навърже през изхода на тригера 12 V.

    Какво има в кутията?

    Усилвателят, ръководството за бърз старт с листа за безопасност, раковите планки с винтовете за закрепване и захранващият кабел или кабели, чийто брой и вид зависят от региона. Болтовете, с които уредът се захваща в рака, не са включени.

    Речник

    Мостов режимДва канала се обединяват, за да работят като един, с приблизително двойна мощност. В замяна минималният импеданс, който понасят, също се удвоява, а броят на наличните канали намалява наполовина.
    Клас DКлючова усилвателна топология с далеч по-висока ефективност от линейните класове. На практика отделя по-малко топлина при същата мощност, което позволява осем канала в шаси от 2U.
    Dante / AES67Протоколи за пренос на цифрово аудио през обикновена Ethernet мрежа вместо отделни аналогови кабели. AES67 е стандартът за съвместимост между различни системи.
    LoZ / HiZНисък импеданс, при който колоната се свързва директно към усилвателя, срещу висок импеданс, тоест разпределение по линия 70 V или 100 V, използвано когато няколко колони споделят едно дълго трасе.
    Фактор на демпфериранеОтношението между импеданса на колоната и изходния импеданс на усилвателя. По-високите стойности означават по-стриктен контрол върху движението на конуса, особено в ниските честоти.
    LevelMAXСистемата за ограничаване на производителя, която поставя таван на изходното ниво, за да предпази говорителите от прекомерно движение и прегряване.

    Спецификации

    Усилване и мощност
    Брой канали8, с мостов режим по съседни двойки
    Клас на усилванеКлас D
    Номинална мощност (8 Ω)300 W на канал, при два задействани канала, до 0,5% THD
    Номинална мощност (4 Ω)600 W на канал, при същото условие
    Мощност в мостов режим (8 Ω)1200 W, при една задействана зона
    Двойки за мостов режим1+2, 3+4, 5+6, 7+8; активират се от менюто или уеб интерфейса
    Импеданс на товара2,7 - 16 Ω на канал
    Импеданс на товара, мостово5,4 - 16 Ω
    Линия с постоянно напрежение70 V или 100 V, само при свързани мостово канали
    Фактор на демпфериранеНад 1000, от 20 Hz до 100 Hz
    Звук и обработка
    Цифрова обработка на сигнала96 kHz, 32-битова плаваща запетая
    Честотна характеристикаПлюс-минус 0,5 dB, от 20 Hz до 20 kHz, в 4 Ω
    Общи хармонични изкривявания0,02% при номинална мощност, от 20 Hz до 20 kHz
    Отношение сигнал/шумНад 105 dB с претегляне A; над 99 dB от 20 Hz до 20 kHz
    Параметричен еквалайзер8 ленти на входа и 8 на изхода, на всеки канал; 20 Hz - 22 kHz, плюс-минус 20 dB, Q от 0,10 до 10
    Типове филтриBell, low-shelf, high-shelf, нискочестотен и високочестотен от първи и втори ред, all-pass от първи и втори ред
    ЗакъснениеДо 2000 ms на входа и 2000 ms на изхода, на всеки канал; в милисекунди, футове или метри
    КросоувърВисокочестотен и нискочестотен филтър на всеки изход
    ЛимитериLevelMAX, включително термично ограничаване
    Настройки за колониБиблиотека, избираема по марка, пазар, серия, модел и приложение
    Свързаност и мрежа
    Мрежово цифрово аудиоDante/AES67 ready, 2x RJ45, основен и резервен; лицензът Dante се купува отделно
    Мрежа, наблюдение и управление1x RJ45
    Управление по IPПротокол HTTP на порт 8000, с Wake on LAN; управлението е изключено в режим на готовност
    НастройкаЦветен LCD дисплей с въртящ се бутон отпред или уеб интерфейс през мрежата
    Актуализация на фърмуераДа, чрез фърмуер, разпространяван от производителя
    Входове и изходи
    Аналогови входове8x балансиран XLR, означени IN1-IN8
    Изходи за колони8 двойки клеми, CH1-CH8; приемат кабел 10 AWG, накрайници и банани
    Тригер 12 V1x 3,5 мм вход, 1x 3,5 мм изход
    Входен импеданс70 kΩ балансиран, 35 kΩ небалансиран
    Максимално входно нивоПлюс 21 dBu, в режим на ниско усилване
    Захранване, размери и съдържание
    Захранване220-240 V, 50/60 Hz, вход IEC с прекъсвач
    Максимална консумация550 W
    Консумация в режим на готовностПод 1 W
    Място в рак2U, в стандартен 19-инчов рак
    Размери с ракови планки88,9 x 482,6 x 432,6 мм (височина x ширина x дълбочина)
    Размери без ракови планки88,9 x 431,8 x 400,0 мм
    Нето тегло10,5 кг
    ОхлажданеПринудителна вентилация със страничен въздушен поток; поне 5,1 см свободни отстрани
    Максимален шум на вентилатора51 dBA на 1 м
    Работна температура0 - 45 градуса C; съхранение от -30 до 70 градуса C
    Единица на продажбаЗа брой
    В кутиятаУсилвателят, ръководство за бърз старт и лист за безопасност, ракови планки с винтове, захранващ кабел. Болтовете за монтаж в рака не са включени
    Страна на производствоТайланд
    Техническа консултацияПомагаме ви да изчислите колко канала и каква мостова конфигурация изисква вашата схема.
    ДоставкаБърза доставка в цяла Румъния, с проверка на пратката при куриера.
    ГаранцияОригинален продукт JBL Synthesis, с фактура и валидна гаранция.
    Поддръжка след продажбатаОтговаряме на въпроси за монтаж в рак, вентилация, мостов режим и управление през мрежа.
