Четириканален усилвател на мощност JBL Synthesis SMA-4750

Многоканално крайно стъпало, 4 × 750 W при 8 Ω, с мостов режим и пълен DSP, 2U

Четириканален усилвател на мощност JBL Synthesis SMA-4750

Многоканално крайно стъпало, 4 × 750 W при 8 Ω, с мостов режим и пълен DSP, 2U

Форма

€6.110,95

Попитай за наличност

    • 4 канала по 750 W при 8 Ω
    • Мостово: 2500 W при 8 Ω
    • DSP с 8 ленти за всеки канал
    • XLR входове и Dante мрежа
    • Два модула в 19-инчов рак
    • Настройка по мрежата, през браузър
    Технически спецификации
    • Усилвател на мощност в клас D с четири канала и мостов режим
    • 750 W/канал при 8 Ω, 1500 W/канал при 4 Ω и 2500 W мостово при 8 Ω, с два активни канала и под 0,5% изкривяване
    • Товар 2,7–16 Ω на канал и 5,4–16 Ω мостово; универсално захранване 100–240 V
    • Четири балансирани XLR входа, четири изхода за тонколони, Dante/AES67 и 12 V тригер
    • DSP при 96 кХц/32 бита, с 8 параметрични ленти на входа и изхода, кросоувър, LevelMAX и закъснение
    • THD: 0,02%; SNR: над 114 dB A-weighted; фактор на затихване над 1000; настройка през браузър

    Код на продукта: JBLSMA4750EU

    • 30 дни право на връщане
    • Гаранция месеца
    • Безплатна доставка за поръчки над 200 евро в България

    JBL Synthesis - Четириканален усилвател на мощност

    JBL Synthesis SMA-4750

    Четириканален усилвател на мощност в клас D за инсталирани системи: 750 W при 8 ома на всеки канал, съседни двойки, които се свързват в мост за 2500 W, и пълен набор DSP за кросоувър, еквализация и закъснение, всичко в шаси от две ракови единици.

    НакраткоЧетири канала по 750 W при 8 ома, които се качват до 1500 W при 4 омаСъседните двойки се свързват в мост за 2500 W при 8 ома, за преден канал или субуферНастройка на тонколоните, управление по IP и мрежа Dante, без още една кутия в рака

    Четирите канала в клас D са дадени на 750 W при 8 ома, а стойността се удвоява до 1500 W при 4 ома, с два активни канала, под 0,5 на сто изкривяване. Съседните двойки се свързват в мост за 2500 W при 8 ома, с една активна зона. Около изходния етаж стои това, което го прави усилвател на инсталатора: процесор при 96 kHz, с плаваща запетая на 32 бита, с осем параметрични ленти на всеки вход и на всеки изход, кросоувър филтри, ограничители LevelMAX и два етажа на закъснение, по 2000 ms всеки; преден панел с цветен дисплей и въртящо се копче; уеб клиент през мрежата; протокол по IP на порт 8000, с Wake on LAN. Две неща за знаене преди рака: вентилаторите движат въздуха от едната страна към другата, а не отпред назад, и ръководството изисква 5,1 см свободни от всяка страна; а Dante е отделен лиценз.

    Мощност, която устоява, когато импедансът спадне

    Намаляването наполовина на импеданса на товара удвоява натоварването на захранването и точно там много конструкции тихо спират да се мащабират. Тук номиналната мощност се качва от 750 W при 8 ома до 1500 W при 4 ома, измерена при същото условие, с два активни канала, под 0,5 на сто изкривяване. Сравнението, което си заслужава, е със SDA-4600, четириканалният усилвател от гамата за търговски инсталации, даден на 600 W както при 8, така и при 4 ома, и слизащ до 300 W при 2 ома.

    Ръководството определя защитните граници при 2,7 ома в единичен режим и 5,4 ома в мост и повтаря двете стойности на три различни места, включително в раздела за отстраняване на неизправности. Заслужават да се спазват още на етапа на проектиране: числото е прагът, под който усилвателят отказва да слезе, а не маркетингово закръгляне. Мостът удвоява минимума, така че тонколона от 4 ома се свързва към един канал, никога към двойка в мост.

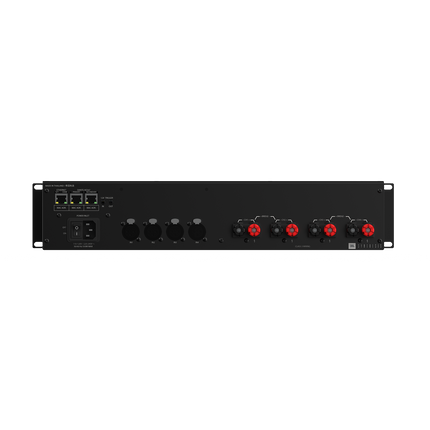

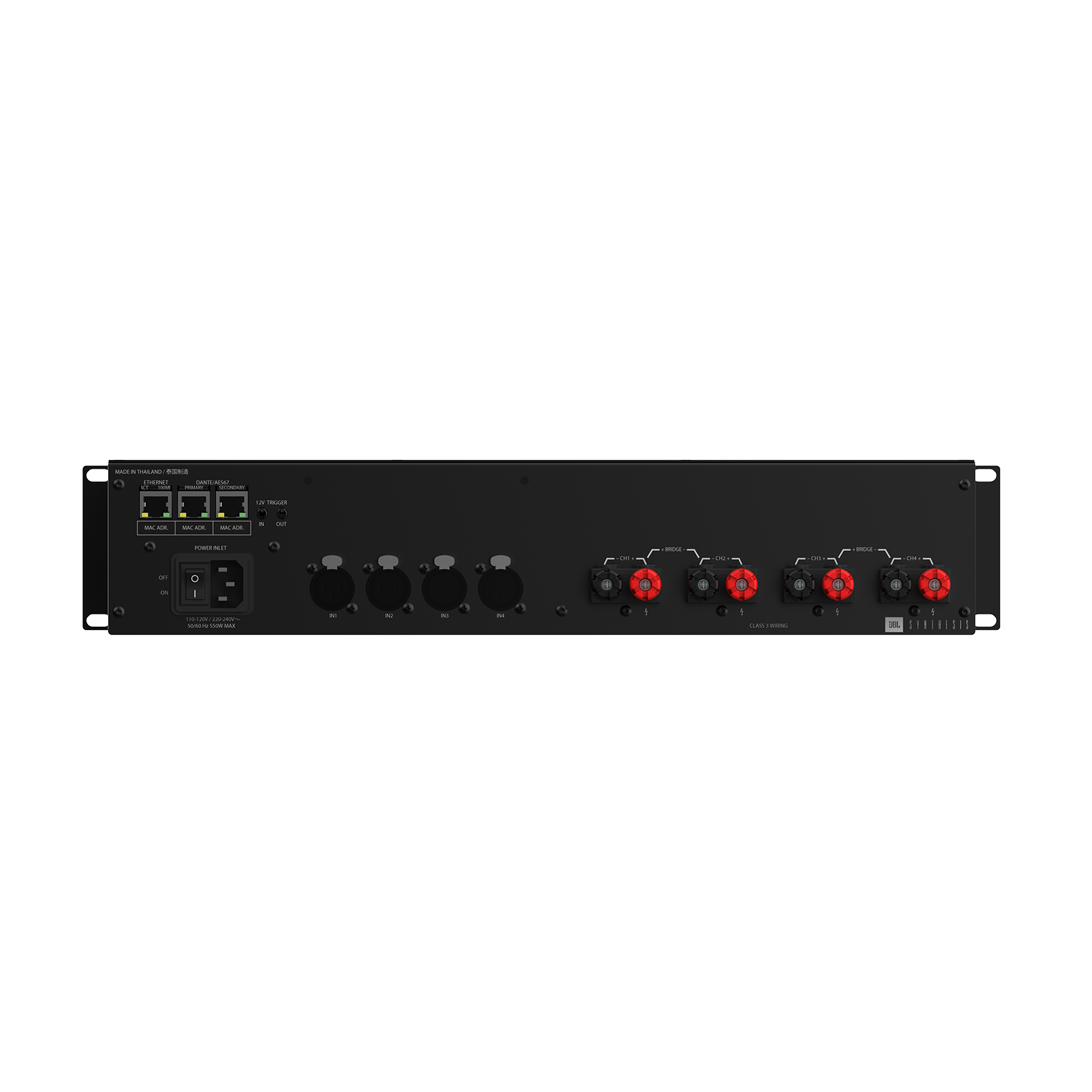

    Заден панел на усилвателя JBL Synthesis SMA-4750 с четири XLR входа, три RJ45 порта и четири двойки клеми

    Настройка и управление без още една кутия в рака

    Обработката работи при 96 kHz с плаваща запетая на 32 бита и е разделена от двете страни на кросоувъра. Всеки вход и всеки изход носи осем параметрични ленти, с типове филтри, които надхвърлят обичайните камбана и стъпало: горно- и долночестотни от първи и втори ред, плюс всечестотни филтри от първи и втори ред, които изместват фазата с 90 и 180 градуса, тоест точно това, което позволява говорителите да бъдат подравнени, а не само еквализирани. Закъснението е щедро и налично два пъти, до 2000 ms на входния етаж и 2000 ms на изходния, регулируемо в милисекунди или направо в метри.

    Настройката се прави по начина, който подхожда на задачата. Предният панел има цветен дисплей и въртящо се копче с бутони за меню и за връщане, достатъчно за пълна настройка на място без компютър. Уеб клиентът достига същите параметри от браузър през мрежата и може да запази настройките на компютър. За интеграция JBL публикува протокола за управление: командите преминават на порт 8000, а специална точка за достъп връща модела, версията на фърмуера и серийния номер. Един детайл има значение на практика: управлението по IP е изключено, докато устройството е в режим на готовност, така че автоматизираната система изисква усилвателят да бъде оставен в Always On или в Signal Sense с включен Wake on LAN.

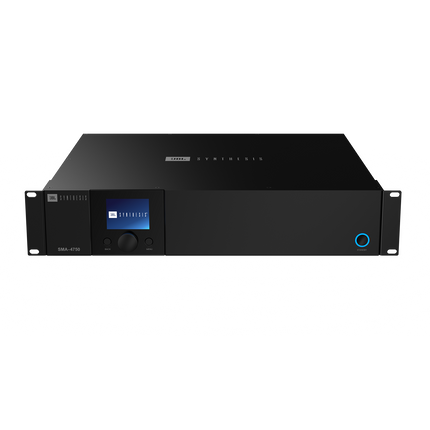

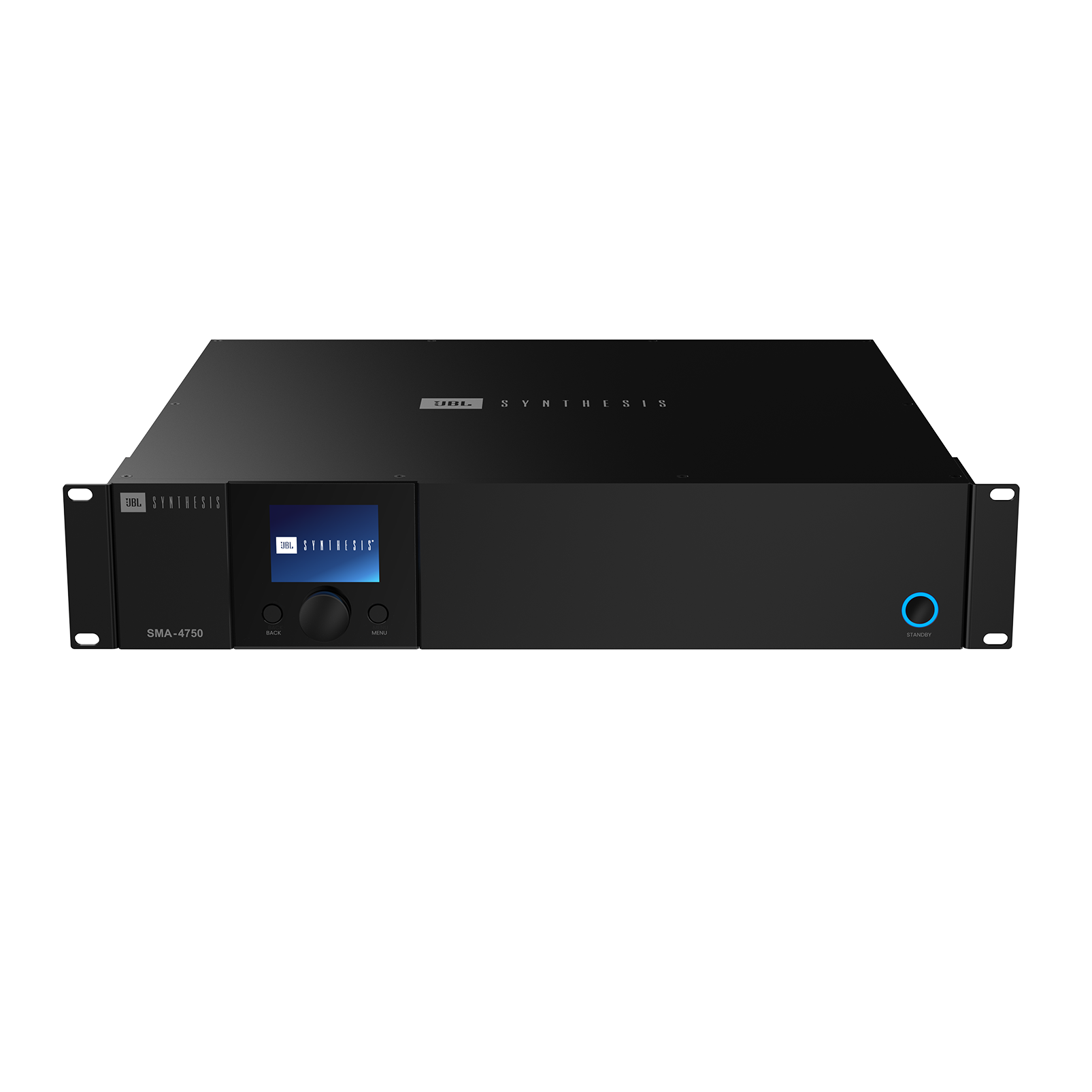

    Преден панел на JBL Synthesis SMA-4750 с цветен дисплей, въртящо се копче и разглобяеми уши за рак
    750 Wна канал при 8 ома, с два активни канала
    2500 Wв мост при 8 ома, с една активна зона
    2,7 омаминимален товар, в единичен режим
    2Uот рак с деветнадесет цола, при 9,9 кг

    Устройството

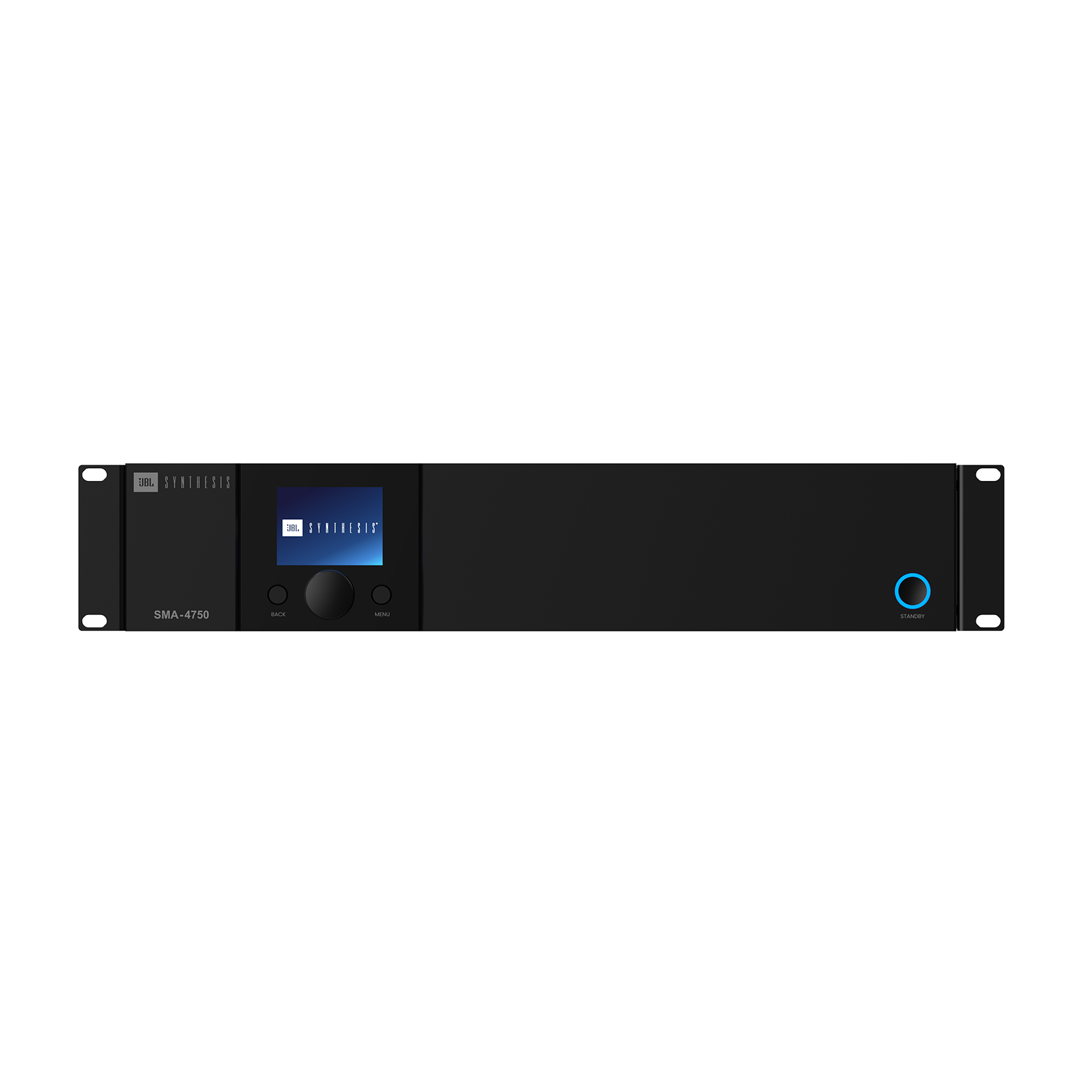

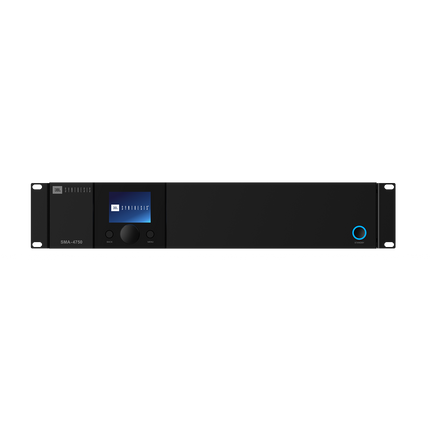

    Преден панел на усилвателя JBL Synthesis SMA-4750, фронтален изглед

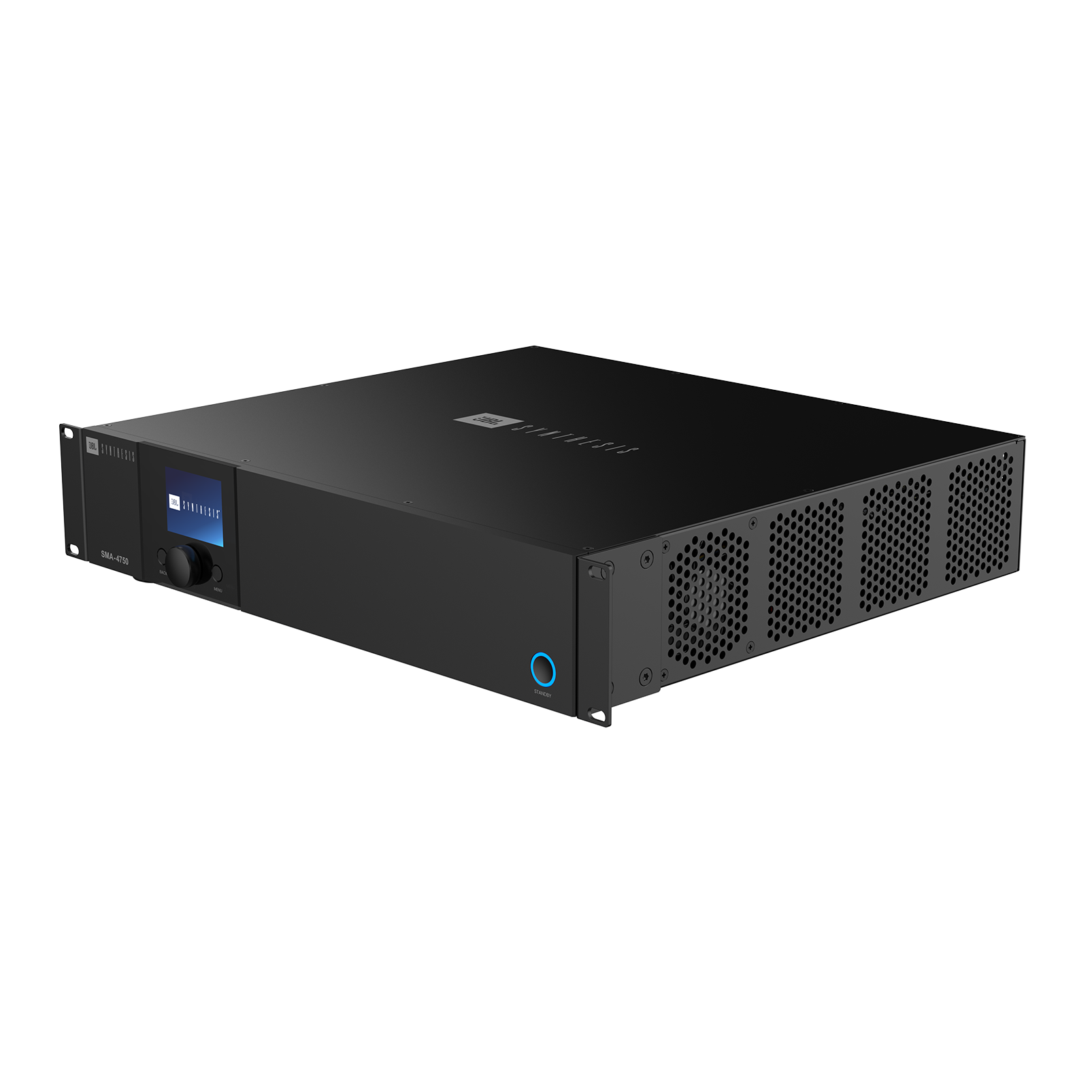

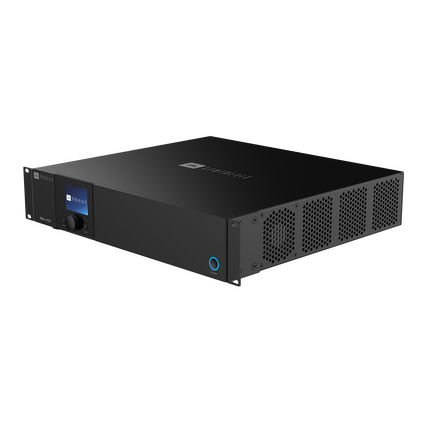

    JBL Synthesis SMA-4750 в три четвърти изглед отпред-вдясно, с решетките за вентилация отстрани

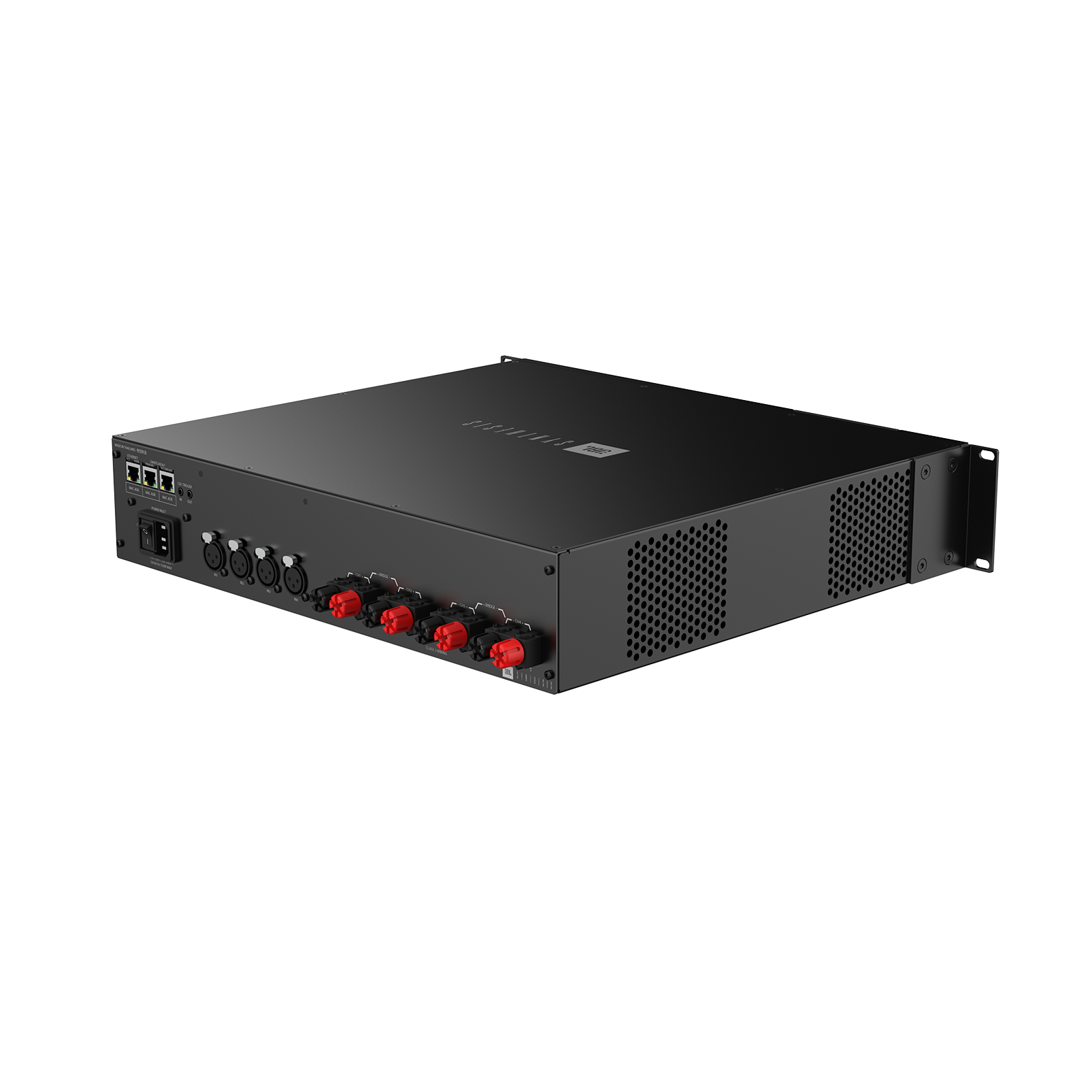

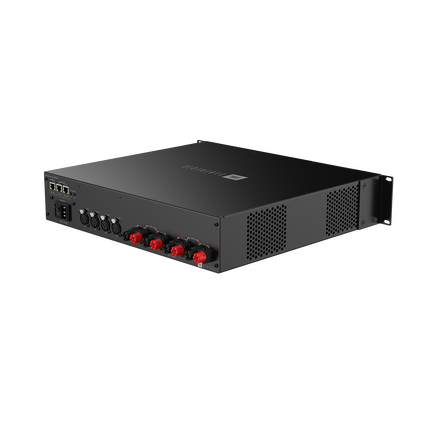

    JBL Synthesis SMA-4750 в три четвърти изглед отзад-вляво, с клемите на четирите канала

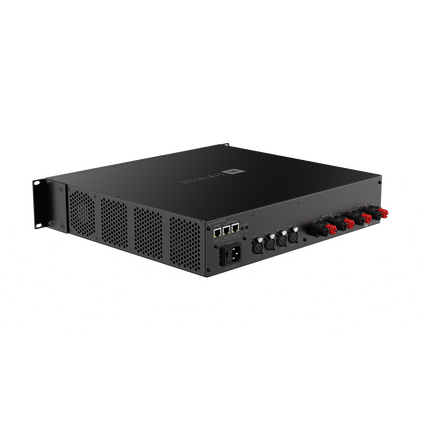

    JBL Synthesis SMA-4750 в три четвърти изглед отзад-вдясно, с решетката отстрани и зоната с конекторите

    Една довършителна обработка, черна. Изгледите в три четвърти показват страничните решетки, от които зависи въздушният поток, а задният панел носи етикета, на който пише 110-120V / 220-240V, 50/60 Hz, 550 W максимум. Всички изображения са официални визуализации на JBL Synthesis.

    Въпроси на инсталатора

    Колко тонколони може да захрани едно устройство и могат ли каналите да се свързват в мост?

    Четири тонколони на четири независими канала, или по-малко, с повече мощност всяка. Мостът работи само на съседни двойки - едно с две, три с четири - отбелязани на задния панел с думата BRIDGE. Три конфигурации: четири канала по 750 W при 8 ома; една двойка в мост на 2500 W плюс два обикновени канала; или две двойки в мост. Стойността от 2500 W е с една активна зона.

    Какъв е най-ниският импеданс, който мога да свържа?

    2,7 ома в нормален единичен режим и 5,4 ома, когато двойка е свързана в мост. Под тези стойности усилвателят влиза в защита. Ако няколко тонколони споделят един изход, последователно или паралелно, полученият импеданс е този, който трябва да остане над границата.

    Колко място заема в рака и как трябва да се вентилира?

    Шасито е високо 88,9 мм, тоест две ракови единици, и дълбоко 432,6 мм с конекторите и ушите. Вентилаторите движат въздуха от едната страна към другата, а не отпред назад, така че ръководството изисква поне 5,1 см свободни отстрани, плюс слепи панели върху празните места. Устройствата могат да се подреждат. Околната температура - под 45 градуса по Целзий; вентилаторите достигат 51 dBA.

    Включени ли са ушите за рак, или е нужен отделен монтажен комплект?

    Включени са. В кутията се намират усилвателят, ръководството за бърз старт с листа за безопасност, раковите скоби с техните винтове и захранващият кабел. Ръководството препоръчва затягане на винтовете на скобите до 1 нютон-метър, плюс или минус 0,1. Видът на захранващия кабел варира според региона.

    Работи ли на европейската мрежа?

    Да, директно и без никаква адаптация. Захранването е универсално, от 100 до 240 V, при 50 или 60 Hz, а етикетът на задния панел показва 110-120V / 220-240V. При 230 V устройството консумира 0,41 A на празен ход и 8,81 A при една четвърт от номиналната мощност при 4 ома. Максималната консумация е 550 W, а в режим на готовност пада под 1 W.

    Какво може да прави DSP и трябва ли ми отделен процесор?

    За настройка на тонколоните - не. Всеки вход и всеки изход има осем параметрични ленти, с филтри камбана, стъпало, горночестотен, долночестотен и всечестотен, от 20 Hz до 22 kHz, с до 20 dB. Има кросоувър на всеки изход, ограничители LevelMAX, обръщане на полярността и 2000 ms закъснение на всеки от двата етажа. Декодирането на съраунд остава при процесора.

    Може ли да се управлява по мрежа и поддържа ли Dante?

    Управлението е включено: специален Ethernet порт, уеб клиент в браузър и протокол на порт 8000, с Wake on LAN. Dante и AES67 използват още два порта RJ45 и до 64 канала, но усилвателят се доставя готов за Dante, а не с активиран Dante - лицензът се купува отделно, чрез Dante Activator в Dante Controller версия 4.5 или по-нова. Всичко останало работи през четирите балансирани входа XLR.

    По какво се различава от SDA-4600, който също има четири канала?

    Идват от различни семейства. SMA-4750 е от жилищната линия за персонализирани инсталации: балансирани входове XLR, клеми за банани или лопатки, Dante и AES67, преден дисплей, 1500 W при 4 ома. SDA-4600 е за търговски инсталации: 600 W при 8 ома, пак 600 W при 4 ома и 300 W при 2 ома, с BLU link, конектори Phoenix и охлаждане отпред назад.

    Продава ли се на брой?

    Да. Цената и заглавието се отнасят за един усилвател. Система, която се нуждае от повече от четири усилени канала, изисква второ устройство.

    Спецификации

    Усилване и мощност
    КонфигурацияЧетири канала, клас D, с възможност за мост
    Номинална мощност, 8 ома750 W на канал, с два активни канала, под 0,5% изкривяване
    Номинална мощност, 4 ома1500 W на канал, с два активни канала, под 0,5% изкривяване
    Мощност в мост, 8 ома2500 W, с една активна зона
    Двойки за мостСамо съседни канали: един с два, три с четири
    Минимален товар, единичен режим2,7 ома (обхват 2,7 - 16 ома)
    Минимален товар, мост моно5,4 ома (обхват 5,4 - 16 ома)
    Работа при висок импеданс70 V в единичен режим; 70 V и 100 V в мост, избираемо за всеки канал
    Звук и обработка
    Обработка на сигнала96 kHz, плаваща запетая на 32 бита
    Честотна характеристикаПлюс или минус 0,5 dB, от 20 Hz до 20 kHz, при 4 ома
    Общо хармонично изкривяване0,02% при пълна номинална мощност, от 20 Hz до 20 kHz
    Сигнал/шум, претеглен AНад 114 dB, спрямо номиналната мощност
    Сигнал/шум, непретегленНад 99 dB, от 20 Hz до 20 kHz
    Фактор на демпфериранеНад 1000, от 20 Hz до 100 Hz
    Параметричен еквалайзерОсем ленти на всеки входен и изходен етаж, от 20 Hz до 22 kHz, плюс или минус 20 dB, с Q от 0,10 до 10
    Типове филтриКамбана, ниско стъпало, високо стъпало, горно- и долночестотен от първи и втори ред, всечестотен от първи и втори ред
    КросоувърГорно- и долночестотен на всеки изход, с избираем тип и честота
    ЗакъснениеДо 2000 ms на входния етаж и 2000 ms на изходния, за всеки канал
    ОграничителLevelMAX
    Свързаност и мрежа
    Аналогови входовеЧетири балансирани XLR
    Входен импеданс70 килоома балансирано, 35 килоома небалансирано
    Максимално входно нивоПлюс 21 dBu в режим на ниско усилване
    Мрежово аудиоDante и AES67 на два порта RJ45, до 64 канала по Cat 5e; лицензът се купува и активира отделно
    Порт за управлениеЕдин RJ45, отделен от портовете за мрежово аудио
    Управление по IPПорт 8000, с точка за достъп за версията и Wake on LAN; изключено в режим на готовност
    НастройкаПреден панел с цветен дисплей и въртящо се копче, или уеб клиент в браузър
    Тригер12 V, един вход 3,5 мм и един изход 3,5 мм; изходът е само проходен и не подава собствено напрежение
    Изходи и монтаж
    Изходи за тонколониЧетири комплекта клеми, приемащи кабел до 10 AWG, лопатки или банани
    Изходно окабеляванеКлас 2 в единичен режим, Клас 3 в мост моно
    РакРак с деветнадесет цола по EIA RS-310B, или стабилна повърхност; устройствата могат да се подреждат
    Място в рака2U, изведено от височината от 88,9 мм
    Свободно място отстраниПоне 5,1 см между страните на усилвателя и рака
    ОхлажданеВентилатори с променливи обороти, въздушен поток от едната страна към другата
    Максимален шум на вентилатора51 dBA на един метър
    Работна температураОт 0 до 45 градуса по Целзий
    Температура на съхранениеОт минус 30 до 70 градуса по Целзий
    Захранване, размери и съдържание
    ЗахранванеОт 100 до 240 V, 50/60 Hz, през стандартен вход IEC 15 A, с ключ на задния панел
    Максимална консумирана мощност550 W
    Консумация в режим на готовностПод 1 W
    Консумация на празен ход, при 230 V0,41 A, с 54,5 W разсеяни
    Консумация при работа, при 230 V4,08 A при една осма от номиналната мощност, при 4 ома; 8,81 A при една четвърт
    Размери с уши за рак88,9 x 482,6 x 432,6 мм (височина x широчина x дълбочина)
    Размери без уши за рак88,9 x 431,8 x 400,0 мм
    Нето тегло9,9 кг
    В кутиятаУсилвателят, ръководство за бърз старт с лист за безопасност, ракови скоби с винтове, захранващ кабел (видът варира според региона)
    Техническа консултацияПомагаме ви да определите от колко усилвателя се нуждае системата и кои канали да се свържат в мост.
    ДоставкаБърза доставка в цяла Румъния, с проверка на пратката при куриера.
    ГаранцияОригинален продукт JBL Synthesis, с фактура и гаранция, валидна в Румъния.
    Поддръжка след продажбатаОтговаряме на въпроси за импеданса, вентилацията на рака и интеграцията със система за управление.
