JBL Synthesis

SDA-4600

Многоканално крайно стъпало, 4 канала по 600 W, в мост 2 по 1200 W, 2U

JBL Synthesis

SDA-4600

Многоканално крайно стъпало, 4 канала по 600 W, в мост 2 по 1200 W, 2U

Форма

€6.208,95

Попитай за наличност

    • 4 канала по 600 W при 8 Ω
    • Мостово: 2 канала по 1200 W
    • DSP с еквализация и закъснение
    • Цифров BLU link по кабел Cat5e
    • 2U рак, без дистанционери
    • Универсално захранване 100–240 V
    Технически спецификации
    • Усилвател на мощност в клас D с четири канала и мостов режим
    • 600 W/канал при 8 Ω с всички активни канали и 1200 W/канал мостово при 8 Ω
    • Товар 2–16 Ω на канал и 4–16 Ω мостово; универсално захранване 100–240 V
    • Четири балансирани аналогови входа, цифров BLU link, изходи за тонколони и управление по RJ45
    • DSP на всеки канал с еквализация, закъснение и лимитери; изходи за линии 70 V и 100 V
    • THD: 0,35%; SNR: над 108 dB през BLU link; фактор на затихване над 1000

    Код на продукта: SDA-4600

    • 30 дни право на връщане
    • Гаранция месеца
    • Безплатна доставка за поръчки над 200 евро в България

    JBL Synthesis - Мощностни усилватели

    JBL Synthesis SDA-4600

    Мощностен усилвател в клас D с четири канала по 600 W, създаден за инсталации на домашно кино: захранва или четири пасивни субуфера, или се свързва мостово за два канала по 1200 W.

    Накратко4 x 600 W при 8 ома с всички активни канали - или 2 x 1200 W мостовоЦифрово аудио BLU link до изходното стъпало, с аналогови входове като резерваДва рак модула, 9,12 кг, универсално захранване 100-240 V без превключвател

    SDA-4600 е усилвател за инсталация, а не компонент за рафт: монтира се в рак, конфигурира се веднъж и поема силовата част на една система JBL Synthesis. Има четири канала по 600 W, а съседните двойки канали могат да се свържат мостово и уредът става усилвател с два канала по 1200 W — така една и съща кутия покрива четири пасивни субуфера със средна мощност или два с висока. Сигналът пристига цифрово, по обикновен мрежов кабел, от коректора за помещение SDEC, без цифрово-аналогово преобразуване по пътя; симетричните аналогови входове са третирани в ръководството като резерва. Калибрацията на помещението и кросоувърите се държат от процесора преди усилвателя, затова SDA-4600 се купува като част от система. За инсталатора са важни и двата рак модула, вентилацията отпред назад, която не изисква дистанционери, и измерената консумация, дадена и за европейската мрежа от 230 V.

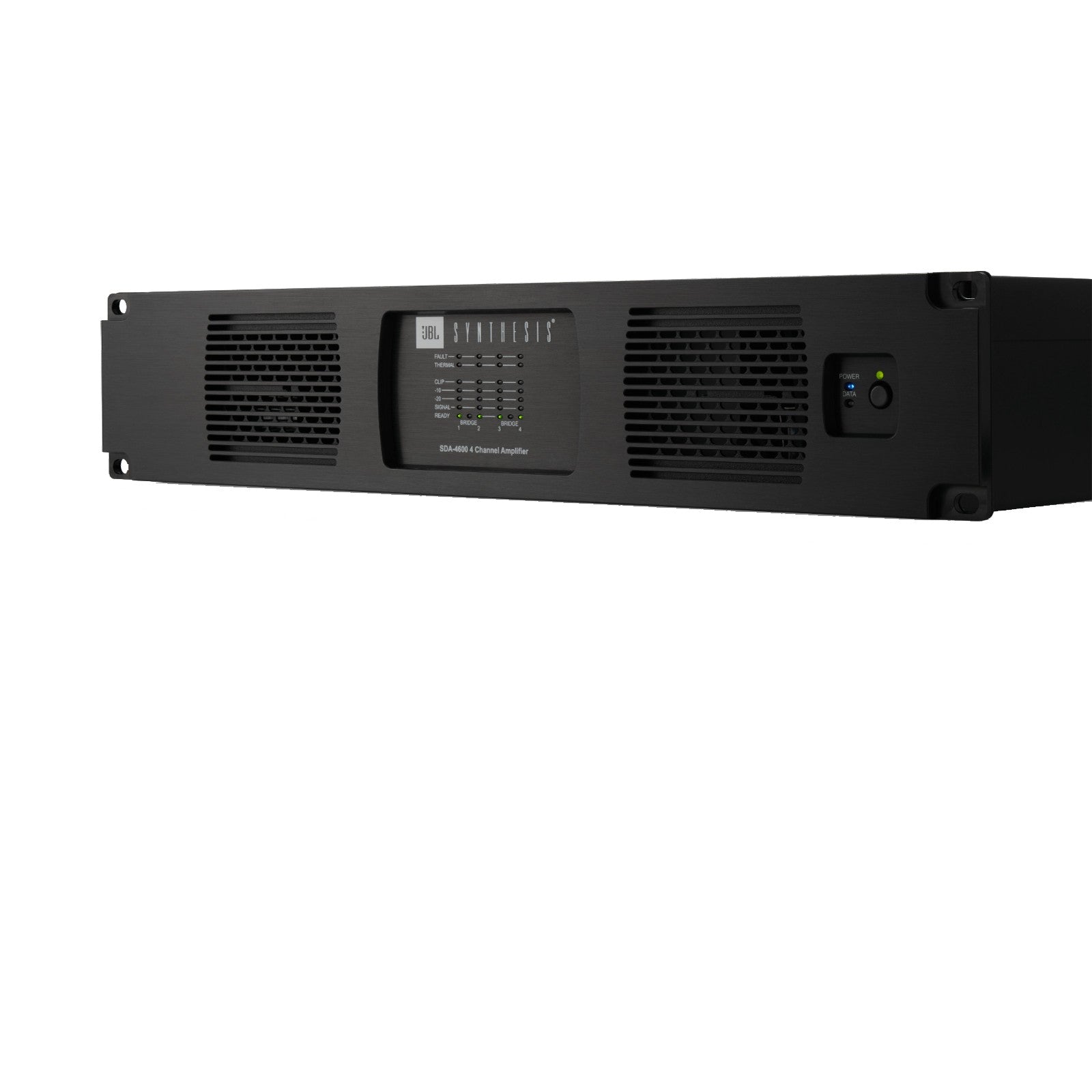

    Детайл от предния панел на JBL Synthesis SDA-4600 с индикаторите по канали и маркировките за мостов режим

    Мощността и при какви условия е измерена

    Стойността от 600 W на канал не идва от снизходително измерване. Ръководството я дава с всички четири активни канала едновременно, в цялата лента от 20 Hz до 20 kHz, и я нарича минимална гарантирана мощност - по-тежко условие от измерването с един канал, което често се среща в спецификациите на ресийвъри. Един детайл изненадва при първо четене: мощността остава 600 W и при 4 ома, вместо да се повиши. Усилвателят е ограничен по мощност, а не удвоен при намаляване наполовина на импеданса, и пълната таблица показва ясно тази закономерност.

    • При 8 ома 600 W, при 4 ома също 600 W, при 2 ома 300 W, при 16 ома 300 W
    • Мостово: 1200 W при 8 и при 16 ома, 600 W при 4 ома
    • Мостово минималният допустим импеданс се повишава от 2 на 4 ома - проверете преди да свържете колона
    • Общи хармонични изкривявания 0,35% при номинална мощност, фактор на демпфиране над 1000
    Детайл от задния панел на JBL Synthesis SDA-4600 с откроени GPIO порт и BLU link конектори

    Конфигуриране с щека, не със софтуер

    Работният режим на каналите се променя чрез поставяне на една от приложените щеки в задния порт GPIO. Конфигурация 1, фабричната, означава четири канала и не изисква абсолютно нищо - уредът работи направо от кутията. Конфигурации 2 и 3 го превключват в мостов режим, по два канала. Няма етап на програмиране и не се инсталира никакъв софтуер на усилвателя; фините настройки на DSP принадлежат на процесора SDEC-4500P преди него. Цифровата връзка се прави по обикновен кабел Cat5e, верижно от един уред към следващия.

    • BLU link: до 128 отделни канала и най-много 60 устройства в пръстена
    • Четири симетрични линейни входа на блокови конектори с 6 пина, активни автоматично при липса на цифров сигнал
    • Отделен Ethernet за наблюдение и сервиз - ръководството изисква да НЕ се свързва към домашната мрежа
    • Наблюдение чрез HiQnet по TCP/IP, с Audio Architect или приложението Powered By Crown
    4 x 600 Wпри 8 ома, всички активни канали
    2 x 1200 Wмостово, при 8 ома
    2Uзаето място в рака
    100-240 Vуниверсално захранване

    Галерия

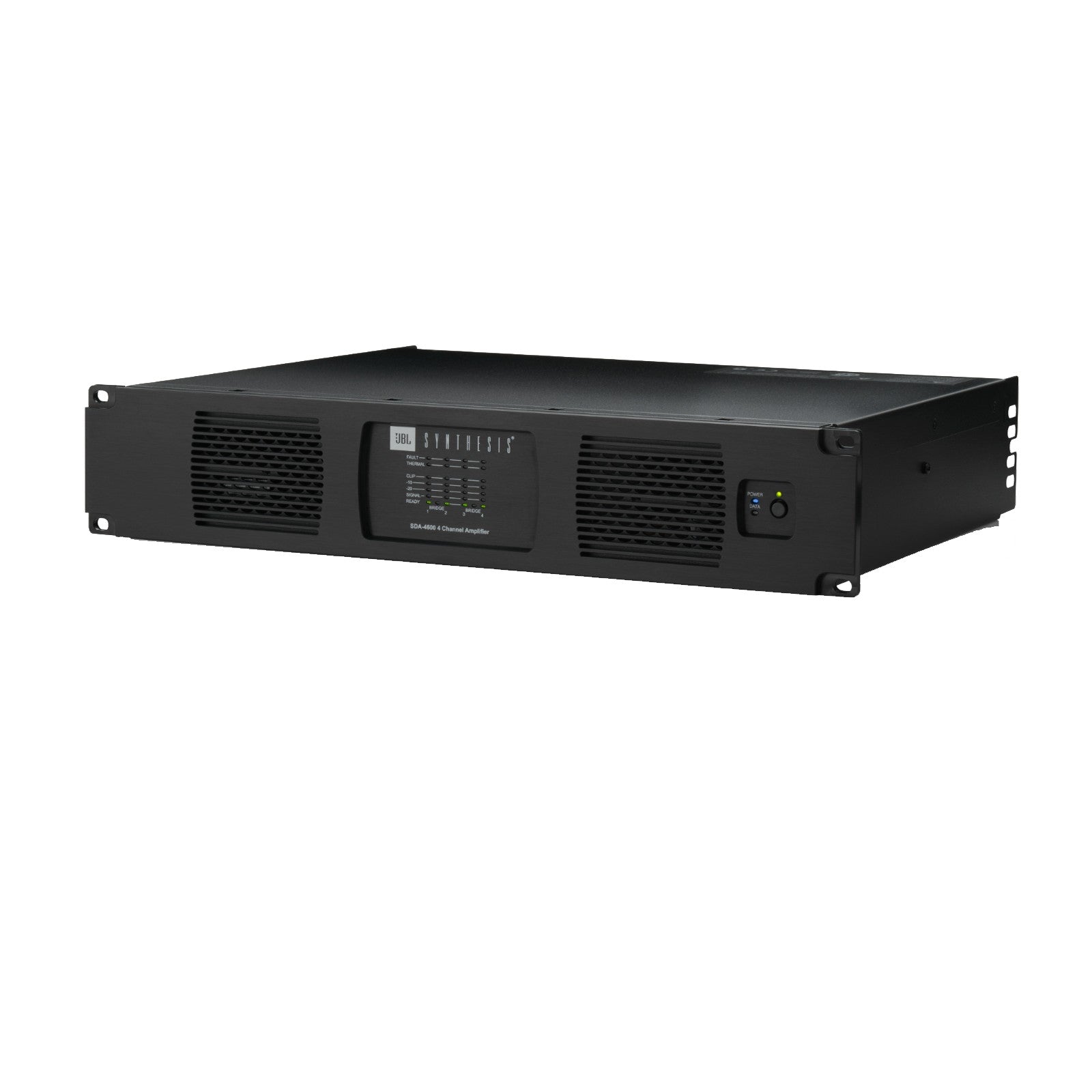

    Усилвател JBL Synthesis SDA-4600, изглед отпред под ъгъл

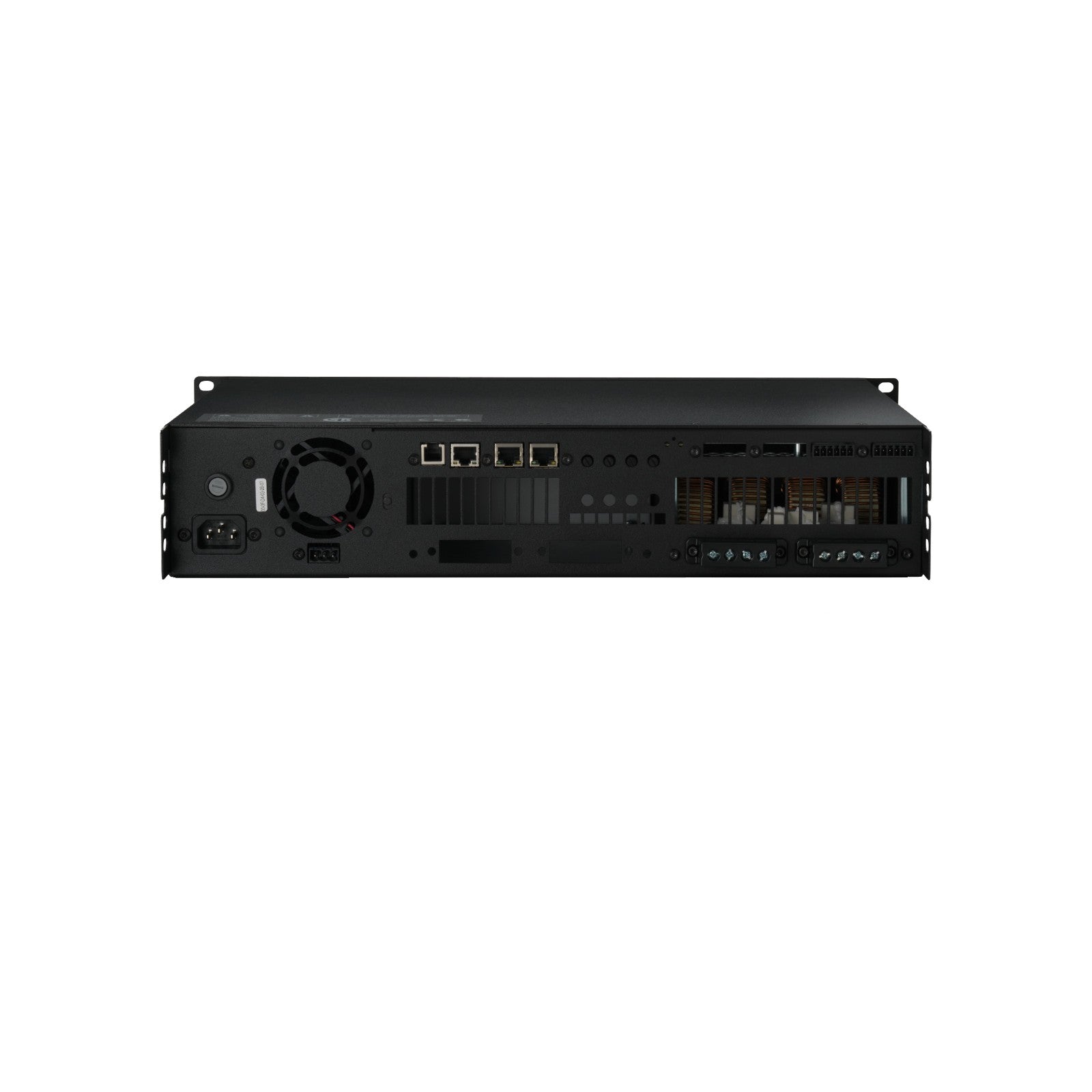

    Заден панел на усилвателя JBL Synthesis SDA-4600 с входните и изходните конектори

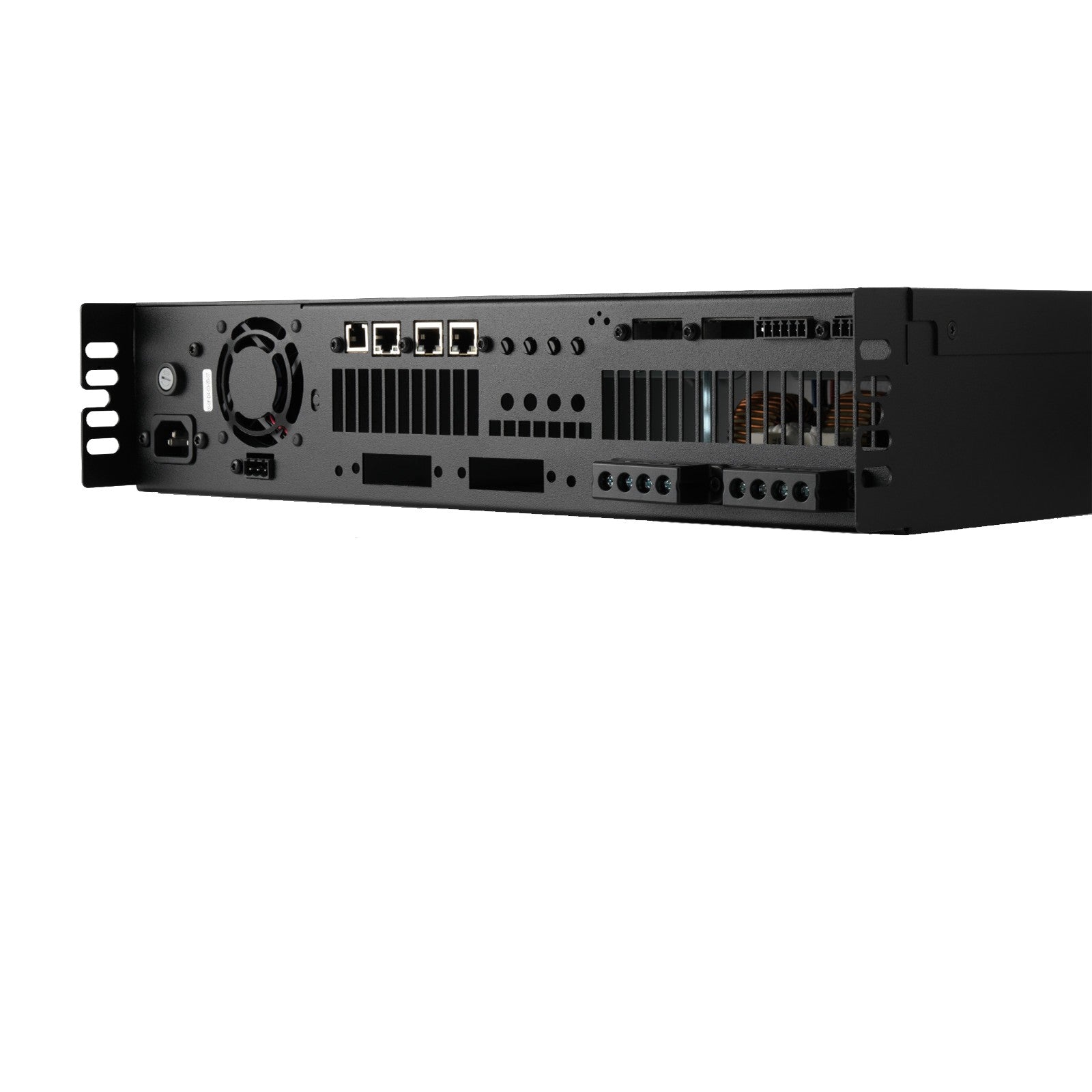

    Заден панел на JBL Synthesis SDA-4600 под ъгъл, с клемите за високоговорители по двойки канали

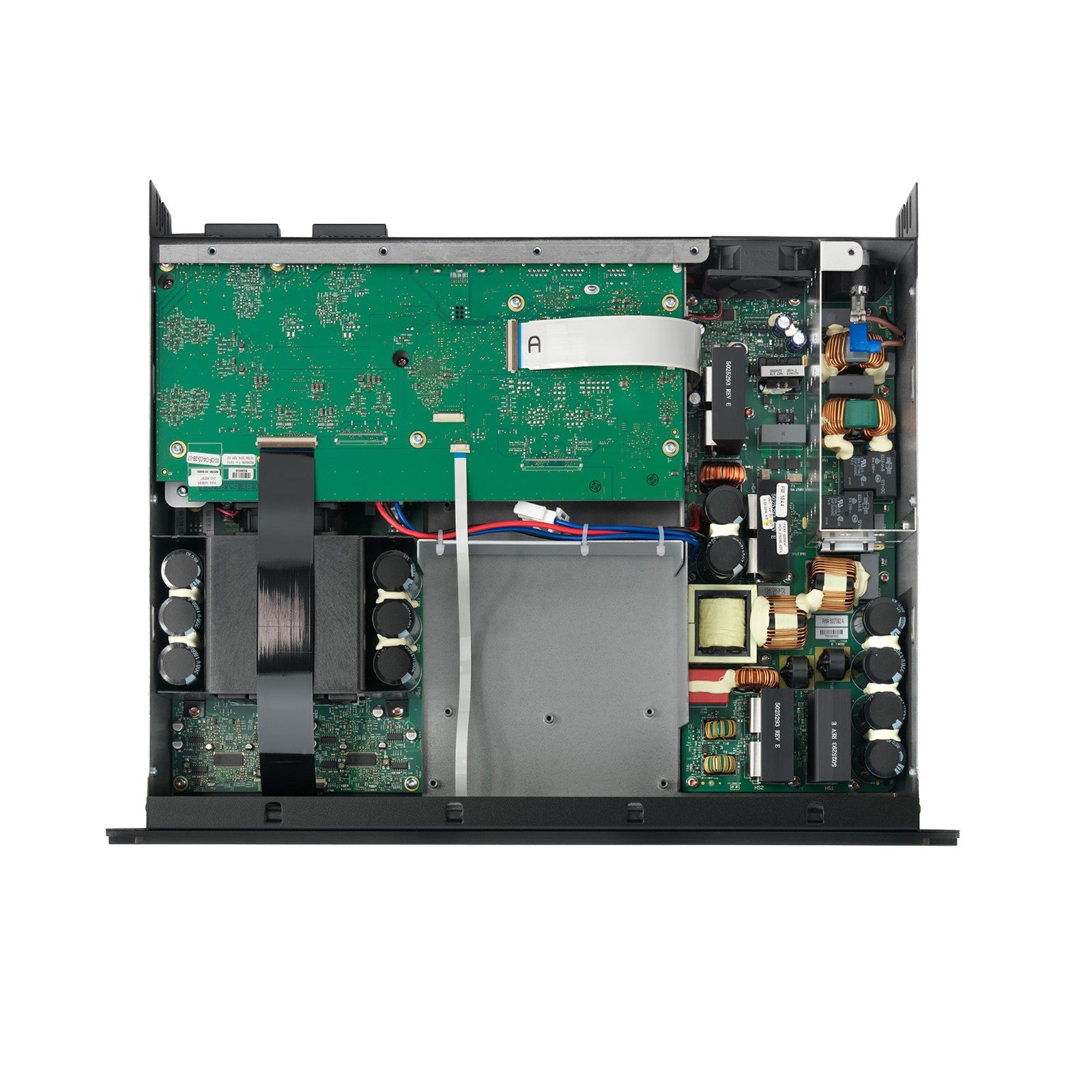

    Вътрешността на усилвателя JBL Synthesis SDA-4600, погледната отгоре

    Единствена завършека, черно за рак. JBL Synthesis не предлага други цветови варианти за този модел.

    Често задавани въпроси

    Продава ли се на брой или по двойки?

    На брой. Това е самостоятелен рак модул и посочената цена се отнася за един уред. Ако системата изисква повече мощност, се добавя още един усилвател към същата верига BLU link.

    Могат ли каналите да се свържат мостово и как?

    Да, съседните двойки канали. Не се прави със софтуер, а чрез поставяне на щеката с надпис „Configuration 2" или „Configuration 3" в порта GPIO на задния панел. Резултатът са два канала по 1200 W при 8 ома вместо четири по 600 W. При свързване положителната клема на първия канал става плюс на високоговорителя, а положителната на втория става минус.

    Какви импеданси поддържа?

    В стерео или двоен режим, от 2 до 16 ома. Мостово долната граница се повишава до 4 ома, така че колона от 2 ома не може да бъде задвижвана мостово. Изходите са съвместими и с линии с висок импеданс, от 70 V и 100 V.

    Какви субуфери може да захранва?

    В режим с четири канала ръководството посочва всеки пасивен субуфер с допустима мощност между 200 и 600 W, като дава за пример моделите JBL Synthesis S4S, S2S и S2S-EX. Мостово - субуфери от 600 до 1200 W, с примери S2S-EX и S1S-EX. Може да захранва и големи предни канали, включително активно би-усилени.

    Колко място заема в рака и каква вентилация изисква?

    Два рак модула при стандартна ширина от 19 in, с дълбочина 36,2 см. Вентилаторите са вътрешни и духат отпред назад, така че уредите се монтират директно един върху друг, без вентилационни дистанционери между тях; останалите празнини се затварят със слепи панели. Ръководството изисква минимум 5,1 см от страните на рака и минимум 10,2 см между задния панел и гърба на рака.

    Какво захранване изисква в Европа?

    Захранването е универсално, от 100 до 240 V, при 50 или 60 Hz, с корекция на фактора на мощността. Няма превключвател за напрежение и няма отделна европейска версия. В кутията идват два захранващи кабела - един северноамерикански и един европейски. При 230 V и 50 Hz с четири канала при 8 ома консумира 0,6 A в покой, 2,0 A при нормална програма и 4,5 A на границата на клипване.

    Какво сечение трябва да има кабелът за високоговорители?

    Бързото ръководство го дава според разстоянието, за товари с нисък импеданс: до 7,6 м се използва 16 AWG, между 7,9 и 12,2 м - 14 AWG, между 12,5 и 18,3 м - 12 AWG, а над 18,3 м - 10 AWG. Клемите приемат проводник до 10 AWG. Екранираният кабел е изрично забранен на изхода.

    Достатъчен ли е сам по себе си, или трябва още нещо?

    Трябва още нещо. SDA-4600 е силовото стъпало; калибрацията на помещението, кросоувърите и настройките на DSP на системата се държат от коректора за помещение SDEC-4500P, отделен уред, който се конфигурира със софтуера JBL Synthesis ARCOS или SDEC Control Panel. Усилвателят може да работи и самостоятелно, на аналоговите си входове, но тогава системата остава без корекция на помещението.

    Колко е шумен?

    Максималният шум на вентилаторите е 45 dBA на 1 м, измерен при пълни обороти. Оборотите са непрекъснато променливи, така че при нормална работа остава под тази стойност. Това е уред, предвиден за техническото помещение, а не да стои в залата за гледане.

    Консумира ли ток, когато нищо не се слуша?

    Много малко. Всеки канал сам преминава в намалена консумация след 30 минути без сигнал и се включва автоматично, когато сигналът се върне над -60 dB, така че неизползваните канали не отопляват рака напразно. В режим sleep, управляван през спомагателния порт, консумацията пада под 1 W.

    Термините накратко

    Мостово свързване - свързване на два усилвателни канала да работят като един, за по-голяма мощност, но с по-висок минимален допустим импеданс.
    BLU link - протоколът на Harman за пренос на некомпресирано цифрово аудио по мрежов кабел Cat5e между процесори и усилватели.
    Клас D - топология на усилване с висока ефективност, която отделя по-малко топлина от линейните класове при същата мощност.
    Фактор на демпфиране - колко здраво усилвателят държи мембраната на високоговорителя; високите стойности означават по-добър контрол на баса.
    2U - височината, заета в стандартен рак от 19 in; един рак модул е 4,45 см.
    Линия 70 V / 100 V - начин за разпределяне на сигнала към много високоговорители по дълги трасета, използван в големи инсталации.

    Пълни спецификации

    Усилване и мощност
    Конфигурация на каналите4 канала, съседните двойки конфигурируеми мостово
    Клас на усилванеКлас D, с технология DriveCore
    Мощност на канал, 8 ома600 W (всички активни канали, 20 Hz - 20 kHz)
    Мощност на канал, 4 ома600 W - мощността е ограничена, а не удвоена при намаляване наполовина на импеданса
    Мощност на канал, 2 ома300 W
    Мощност на канал, 16 ома300 W
    Мостова мощност, 8 ома1200 W
    Мостова мощност, 4 ома600 W
    Усилване по напрежение34 dB, при максимално ниво, 4/8 ома
    Импеданс на товара, стерео/двоен2 - 16 ома; 70 Vrms и 100 Vrms
    Импеданс на товара, мостово4 - 16 ома; 140 Vrms и 200 Vrms
    Звук и обработка
    Честотна характеристика±0,25 dB (8 ома, 20 Hz - 20 kHz)
    Общи хармонични изкривявания0,35% при номинална мощност, 20 Hz - 20 kHz
    Интермодулационни изкривявания≤0,35% (60 Hz и 7 kHz при 4:1)
    Отношение сигнал/шум, аналогов вход104 dB (8 ома, 20 Hz - 20 kHz)
    Отношение сигнал/шум, BLU linkнад 108 dB, претеглено по A
    Фактор на демпфираненад 1000 (20 Hz - 100 Hz)
    Преходно затихване между каналитенад 80 dB (20 Hz - 1 kHz)
    Потискане на синфазен сигналнад 70 dB (20 Hz - 1 kHz, типично)
    Постояннотоково отместване на изхода±10 mV, при късо съединени входове
    Цифрова обработкаDSP на канал: еквализация, закъснение, лимитери LevelMAX, матричен миксер, следене на линията към високоговорителя
    Свързаност и мрежа
    Пренос на цифрово аудиоBLU link по Cat5e, до 128 отделни канала и 60 устройства в пръстена
    Конектори BLU linkRJ-45 (Cat5e), вход и изход
    EthernetRJ-45 (Cat5e), за наблюдение, разширена настройка и сервиз
    Протокол за наблюдениеHiQnet по TCP/IP; Audio Architect и приложението за iOS Powered By Crown
    Порт с общо предназначениеБлоков конектор с 3 пина: активира режим SLEEP и следенето на състоянието
    Избор на конфигурацияФизически щеки в порта GPIO, без софтуер
    Входове и изходи
    Аналогови входове4 симетрични линейни входа, блокови конектори с 6 пина (по два канала на конектор)
    Входен импеданс10 kΩ симетрично, 5 kΩ несиметрично
    Максимално входно ниво+20 dBu, в режим на ниско усилване
    Входни атенюаториПо един потенциометър с 21 фиксирани позиции на канал, от заглушено до 0 dB
    Изходи за високоговорители4 изхода на клемни ленти, проводник до 10 AWG; по един четириполюсен блок на двойка канали
    Изходи с висок импедансСъвместими със 70 V и 100 V
    Захранване, размери и съдържание
    Захранване100 - 240 V~, 50/60 Hz (±10%), универсално захранване с корекция на фактора на мощността
    Означена консумирана мощност650 W
    Консумиран ток при 230 V / 50 Hz0,6 A в покой · 2,0 A при нормална програма · 4,5 A на границата на клипване
    Отделяна топлина при 230 V / 50 Hz391 BTU в покой · 470 BTU при нормална програма · 704 BTU на границата на клипване
    Консумация в режим sleepпод 1 W
    Автоматичен standbyслед 30 минути без сигнал, за всеки канал поотделно; автоматично включване при сигнал над -60 dB
    Захранващ конекторIEC 15 A
    ПредпазителF20AH 250 V, LittelFuse серия 314, сменяем на място
    ОхлажданеВътрешни вентилатори с непрекъснато променливи обороти, въздушен поток отпред назад
    Максимален шум на вентилаторите45 dBA на 1 м
    Термични праговеиндикатор при 80 °C, изключване на изхода при 98 °C
    Размери (В x Ш x Д)8,9 x 48,3 x 36,2 см (3,5 x 19 x 14,25 in)
    Заето място в рака2U, стандартна ширина 19 in
    Тегло9,12 кг
    Необходимо вентилационно разстояниеминимум 5,1 см отстрани и минимум 10,2 см зад задния панел
    В кутиятаДва захранващи кабела (северноамерикански и европейски) · винтове за рак · опора за задната релса на рака · конектори за аналогов вход · конектори за клемите на високоговорителите · конектор за sleep тригер · щеките Configuration 2 и Configuration 3
    СъответствиеДекларация на ЕС за съответствие, издадена за SDA4600: 2014/30/ЕС, 2014/35/ЕС, 2012/27/ЕС, 2011/65/ЕС
