Инсталационно крайно стъпало, 12 канала x 75 W
Инсталационно крайно стъпало, 12 канала x 75 W
€2.995,95 / Брой
Избран вариант: черен
Код на продукта: IS-AMP1275-BK
Elac · Amplificator de instalare
Un amplificator gândit pentru instalări fixe: fiecare zonă are volumul, egalizarea și rutarea ei, configurate din browser.
Sursă: Elac — elac.com
IS-AMP1275-BK nu e un amplificator de living. Face parte din seria Integrator a Elac — echipamente pentru instalări fixe, montate în rack și configurate o singură dată, la punerea în funcțiune: un hotel, un restaurant, birouri, o casă cu boxe în tavan în mai multe camere. Cele 12 canale se grupează în 6 zone stereo, iar fiecare zonă își are propriul volum, propria egalizare și propria sursă.
Partea care schimbă efectiv modul de lucru e matricea audio (rutare liberă: orice intrare poate fi trimisă către orice ieșire, în orice combinație, fără cabluri schimbate în spate). Sursa din recepție poate merge simultan în trei zone, în timp ce a patra ascultă altceva — iar dacă clientul se răzgândește peste un an, rutarea se schimbă din interfața web, nu prin recablare. Configurația se salvează și se poate replica pe alt proiect identic.
Amplificatorul livrează 75 W RMS pe fiecare canal cu toate canalele active — nu doar cu unul singur, cum se măsoară uneori. Cifra rămâne aceeași și pe 8Ω, și pe 4Ω, ceea ce înseamnă că nu trebuie recalculat bugetul de putere când o zonă are două perechi de boxe în paralel. Două canale alăturate pot fi unite în bridged (modul punte: două canale lucrează împreună pe o singură boxă, pentru mai multă putere) pentru 150 W RMS pe 8Ω.
Fiecare ieșire are propriul egalizator parametric (EQ în care alegi exact frecvența, lățimea benzii și câți dB tai sau adaugi — spre deosebire de un EQ cu benzi fixe), plus filtre high-pass și low-pass și limitatoare. Pentru boxele Elac există presetări gata făcute, așa că punerea în funcțiune nu începe de la zero.
Toate reglajele se fac dintr-o interfață web încorporată — se deschide în browser, fără aplicație de instalat și fără licență. Un ecran de stare arată în timp real starea fiecărui canal, cu nivelurile de intrare și de ieșire, iar setările întregului proiect se salvează într-un fișier care poate fi încărcat pe alt amplificator identic.
Pe lângă cele 12 ieșiri de boxe, amplificatorul are 8 ieșiri de linie care pot fi asignate liber pe zone. Sunt gândite pentru ce nu are nevoie de amplificare de la el: un subwoofer activ în aceeași cameră, un alt amplificator care preia o zonă suplimentară sau o zonă în care sunetul merge mai departe într-un alt sistem.
Combinația uzuală într-o cameră cu boxe în tavan: canalele amplificate duc boxele din tavan, iar una dintre ieșirile de linie trimite acelaşi semnal la un subwoofer activ — cu un filtru high-pass aplicat boxelor din tavan, tot din DSP, ca să nu li se ceară un bas pe care nu îl pot reda.
Un amplificator montat într-un rack dintr-o debara nu are cine să-l verifice zilnic, deci monitorizarea e internă. Fiecare zonă are propriul microprocesor pe 16 biți care urmărește tensiunea, curentul și temperatura. La nivelul întregului aparat sunt 10 puncte termice supravegheate, cu 10 microprocesoare, 3 procesoare DSP și un CPLD.
Dacă o ieșire de boxă detectează un scurtcircuit, amplificatorul intră în protecție și semnalează „Fault" în interfața web; partea de logică și control rămâne pornită, deci problema se vede de la distanță. La supraîncălzire intră întâi în compresie — scade puterea de ieșire în loc să se oprească brusc.

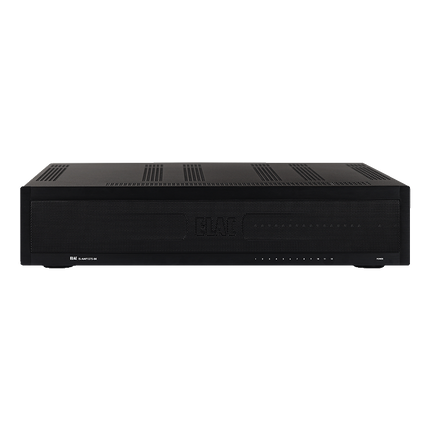

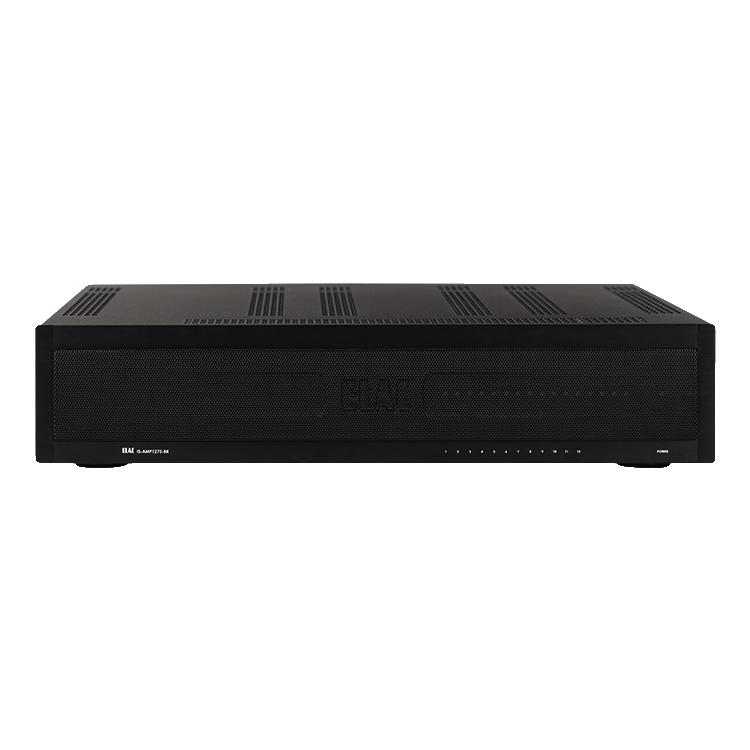

Carcasă neagră de rack, de 2 RU, cu grilaj de ventilație pe toată fața și indicatoare de stare pentru fiecare dintre cele 12 canale. Toată conectica e pe spate: ieșirile de boxe grupate pe zone, banca de ieșiri de linie RCA, trigger-ul de 12 V, portul Ethernet și întrerupătorul principal.
 Elac IS-AMP8100-BK |
Elac IS-AMP1275-BK |  Elac IS-AMP1650-BK |
|
|---|---|---|---|
| Canale / zone | 8 / 4 | 12 / 6 | 16 / 8 |
| Putere pe canal (toate canalele active) | 100 W RMS, 4Ω și 8Ω | 75 W RMS, 4Ω și 8Ω | 50 W RMS, 4Ω și 8Ω |
| Putere în bridged, pe 8Ω | 200 W | 150 W RMS | 100 W RMS |
| Ieșiri de linie asignabile | 4 | 8 | 8 |
| Topologie | Discrete Class D | Discrete Class D | Discrete Class D |
| Spațiu în rack | 2 RU | 2 RU | 2 RU |
| Control IP terț | Control4, Crestron | Control4, Crestron | Control4, Crestron |
Toate trei ocupă 2 RU și au aceeași electronică de control — diferă prin cum se împarte puterea. IS-AMP8100 concentrează 100 W pe mai puține canale, IS-AMP1650 împarte 50 W pe cele mai multe zone, iar IS-AMP1275 stă la mijloc, cu 75 W pe 12 canale.
Ai un proiect cu mai multe zone? Scrie-ne pe WhatsApp (L–V 9:30–19:00, S 10:00–15:00) cu numărul de camere și tipul de boxe — îți spunem dacă IS-AMP1275 e dimensionarea potrivită.
Scrie-ne pe WhatsAppFiecare zonă folosește două canale — unul stânga, unul dreapta — deci 12 canale înseamnă 6 zone stereo independente. O zonă e de regulă o cameră: are propriul volum, propria egalizare și propria sursă, alese din interfața web. Dacă o cameră are nevoie de mono, canalele se pot uni în bridged, dar atunci zona respectivă consumă tot două canale.
Depinde de impedanța rezultată. Elac specifică pentru conectarea normală boxe de 4Ω sau 8Ω, iar în modul bridged doar 8Ω. Două perechi de 8Ω legate în paralel pe același canal ajung la 4Ω, ceea ce rămâne în specificație pentru modul normal — dar puterea pe canal rămâne aceeași, 75 W, deci se împarte între boxe. Sub impedanța minimă recomandată, amplificatorul intră în protecție.
Nu. Configurarea se face dintr-o interfață web încorporată în amplificator: îl legi în rețea prin Ethernet și îl deschizi în browser. Nu există aplicație de instalat și nici licență de cumpărat. Setările întregului proiect se pot salva și încărca pe alt amplificator identic, ceea ce scurtează mult punerea în funcțiune pe instalări repetitive.
Prin una dintre cele 8 ieșiri de linie asignabile: o atribui zonei respective și o duci la intrarea subwooferului activ. Ieșirea dă 1,7 V pe 10 kΩ, cu răspuns 20 Hz – 20 kHz. În paralel poți aplica din DSP un filtru high-pass boxelor amplificate din acea zonă, ca să nu li se ceară basul preluat de subwoofer.
Da, prin comenzi IP peste Ethernet. Elac publică suport pentru Control4 și Crestron și pune la dispoziție pe pagina produsului driverul Control4 și documentul de protocol. Separat de rețea există și trigger-ul de 12 V: intrarea pornește amplificatorul la o tensiune între 5 și 24 V DC, iar ieșirea de 12 V DC / 10 mA poate porni echipamentul următor din lanț.
Aparatul ocupă 2 RU, dar are nevoie de ventilație. Elac precizează că nu se pot stivui mai mult de două amplificatoare fără cel puțin 1 RU liber între ele, iar deasupra și dedesubtul fiecărei stive trebuie lăsat spațiu. Într-un rack închis, fără ventilație, amplificatorul intră întâi în compresie — reduce puterea — și, în cazuri extreme, se oprește singur.
| Număr de canale (Number of channels) | 12 |
|---|---|
| Zone (Zones) | 6 |
| Putere pe canal, toate canalele active (Power Output/channel, All channels driven) | 75 W RMS pe 8Ω; 75 W RMS pe 4Ω |
| Putere în bridged / mono (Bridged Power Output/Mono mode) | 150 W RMS pe 8Ω |
| Topologie (Topology) | Discrete Class D |
| Impedanță de boxe acceptată | 4Ω sau 8Ω în conectare normală; 8Ω în modul bridged |
| Răspuns în frecvență, ieșiri de boxe (Speaker Output Frequency Response) | 20 Hz – 20 kHz |
|---|---|
| Distorsiune, ieșire stereo (Distorsion (stereo output)) | 0,1% THD+N la 1 kHz, la putere nominală |
| Distorsiune, bridged (Distorsion (bridged)) | 0,1% THD+N la 1 kHz, la putere nominală |
| Raport semnal/zgomot (S/N Ratio) | 95 dBA |
| Diafonie (Crosstalk) | −65 dB la 1 kHz |
| Intrări de linie (Line Inputs) | 12 |
|---|---|
| Ieșiri de boxe (Speaker Outputs) | 12 |
| Ieșiri de linie (Line Outputs) | 8 |
| Ieșiri asignabile (Assignable outputs) | 8 |
| Sensibilitate de intrare (Input Sensitivity) | 775 mV |
| Tensiune maximă de intrare (Maximum Input Voltage) | 4 V |
| Impedanță de intrare (Input Impedance) | 20 kΩ |
| Nivel ieșire de linie (Line Output) | 1,7 V pe 10 kΩ |
| Răspuns în frecvență, ieșiri de linie (Line Output Frequency Response) | 20 Hz – 20 kHz |
| Comenzi IP, control terț (IP commands available (third party control)) | Control4, Crestron |
|---|---|
| Ethernet | Da |
| Pornire automată la semnal (AUTO ON (Audio Sense Sensitivity)) | 1 mV – 10 mV, reglabil |
| Intrare trigger 12 V (12Volt Trigger Input) | 5 V – 24 V |
| Ieșire trigger 12 V (12Volt Trigger Output) | 12 V DC / 10 mA |
| Comutare bridged (mono/stereo) (Bridged Switch (Mono/Stereo)) | Din interfața web |
| Mod de alimentare (Power Mode Switch) | Din interfața web |
| Control de gain (Gain Control) | Da |
| Întrerupător principal (Master Power Switch) | Da |
| Spațiu în rack (Rack Spacing) | 2 RU |
|---|---|
| Dimensiuni L×Î×A (cm) (Amplifier Dimensions (WxHxD)) | 43,18 × 9,84 × 37,8 |
| Lățime × lungime (mm) (Dimensions Width x Length) | 425,45 × 346,08 |
| Greutate (Amplifier Weight) | 8,6 kg |
Valorile provin din manualul de utilizare și de pe pagina oficială Elac a produsului. Pagina de produs și fișa de vânzări notează puterea drept „@ 4W" și „@ 8W"; unitatea corectă este ohmul, așa cum confirmă manualul („75W RMS at 8 ohm") — în tabelul de mai sus valorile sunt scrise cu unitatea corectă.
